AC60-SCV24
Tabique Interior Acústico
ZigZag Seco-Seco
F60
Certificado Fuego 1.002.299
Cod. MINVU Fuego No incluido
130
Espesor SCV (mm)
Acero Galvanizado
Estructura
Madera + Celdas Hexagonales +Bastidor Fe Galv 32x38x6x0,5mm
Montantes
2,9
Altura Máxima (m)
30cm Distancia Montantes (cm)
51 [dB]
Resistencia Acústica
Cod. MINVU Acústico
0
Huella Hídrica
(m3/m2)
0
Huella Carbono
(Kg CO2 Eq./m2)
188
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

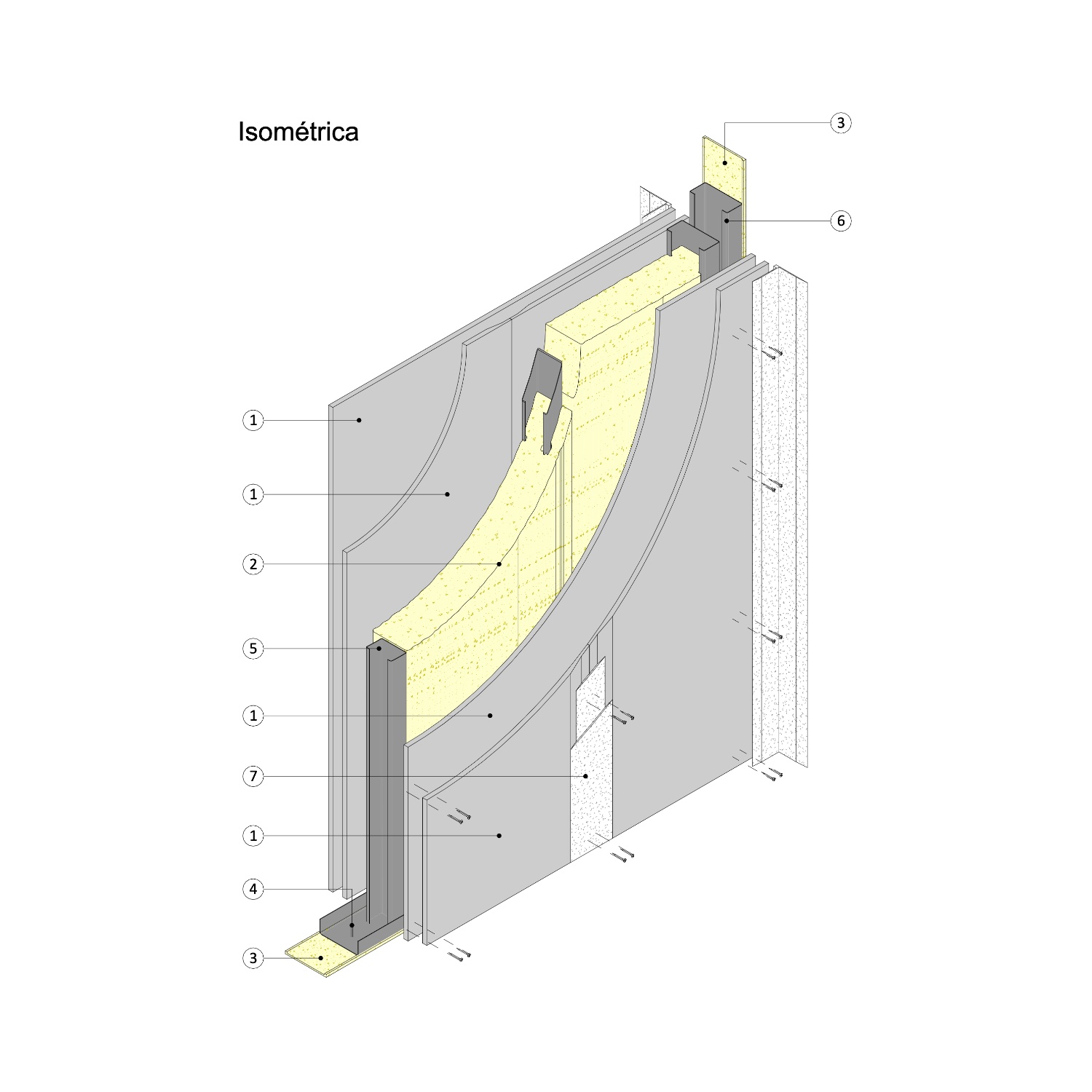

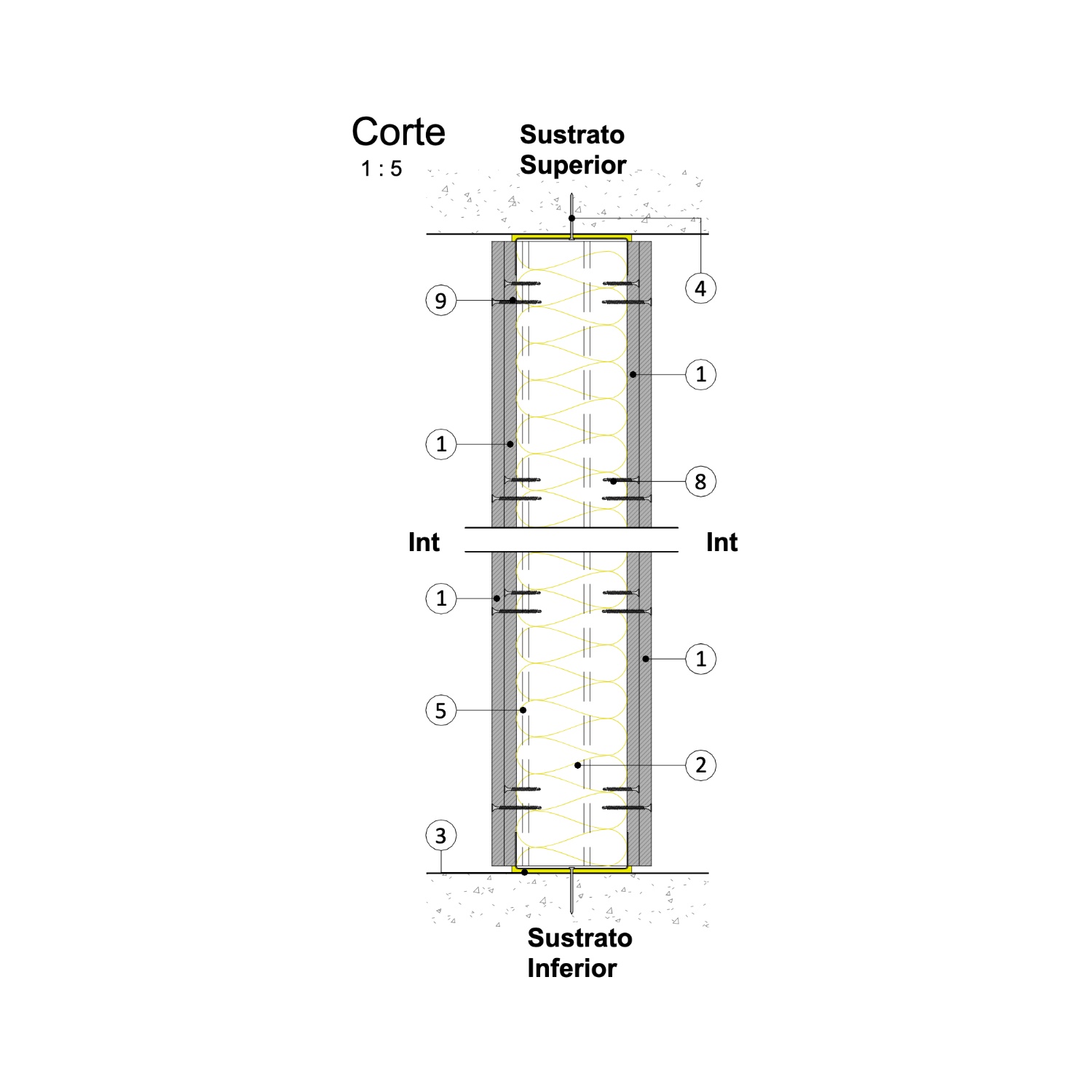

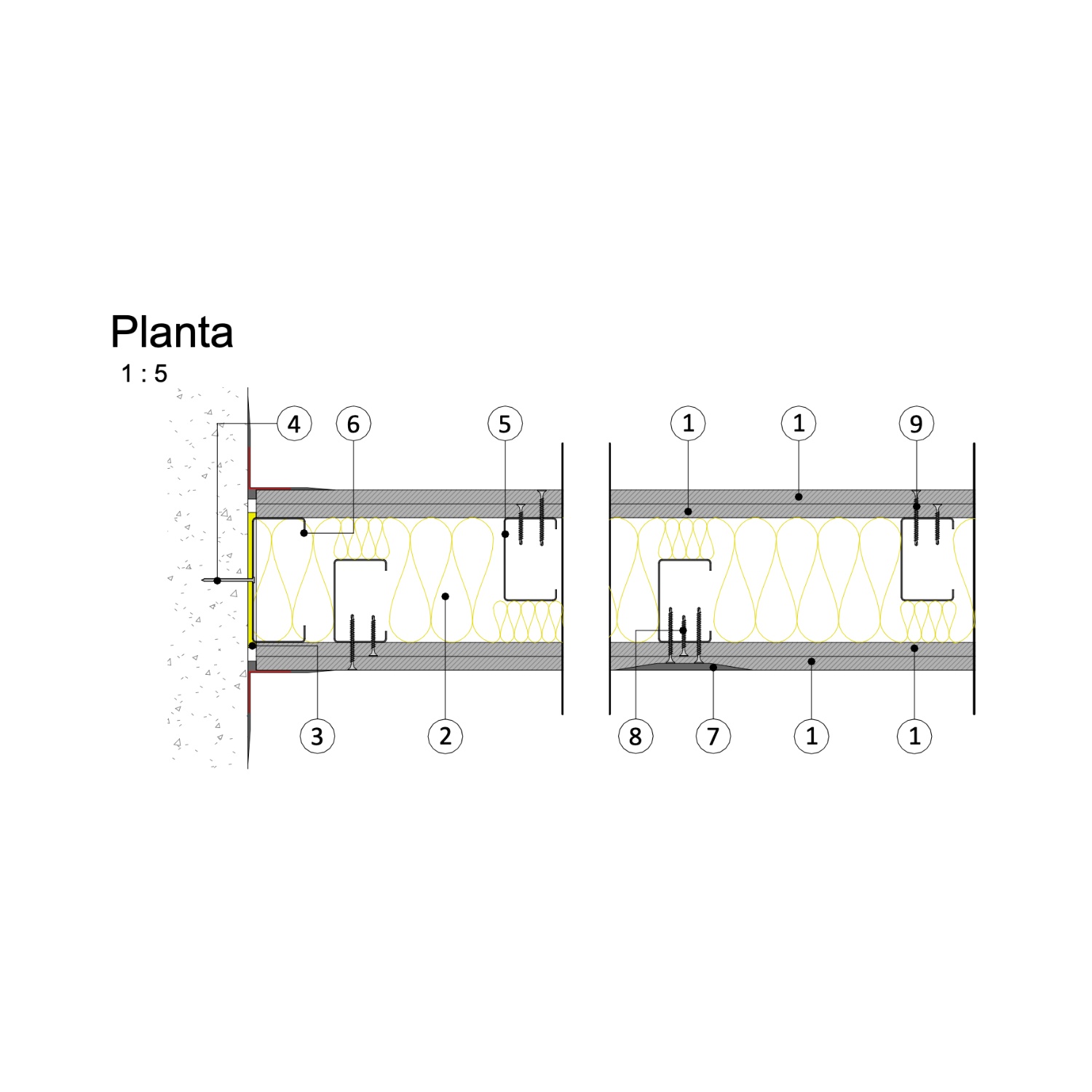

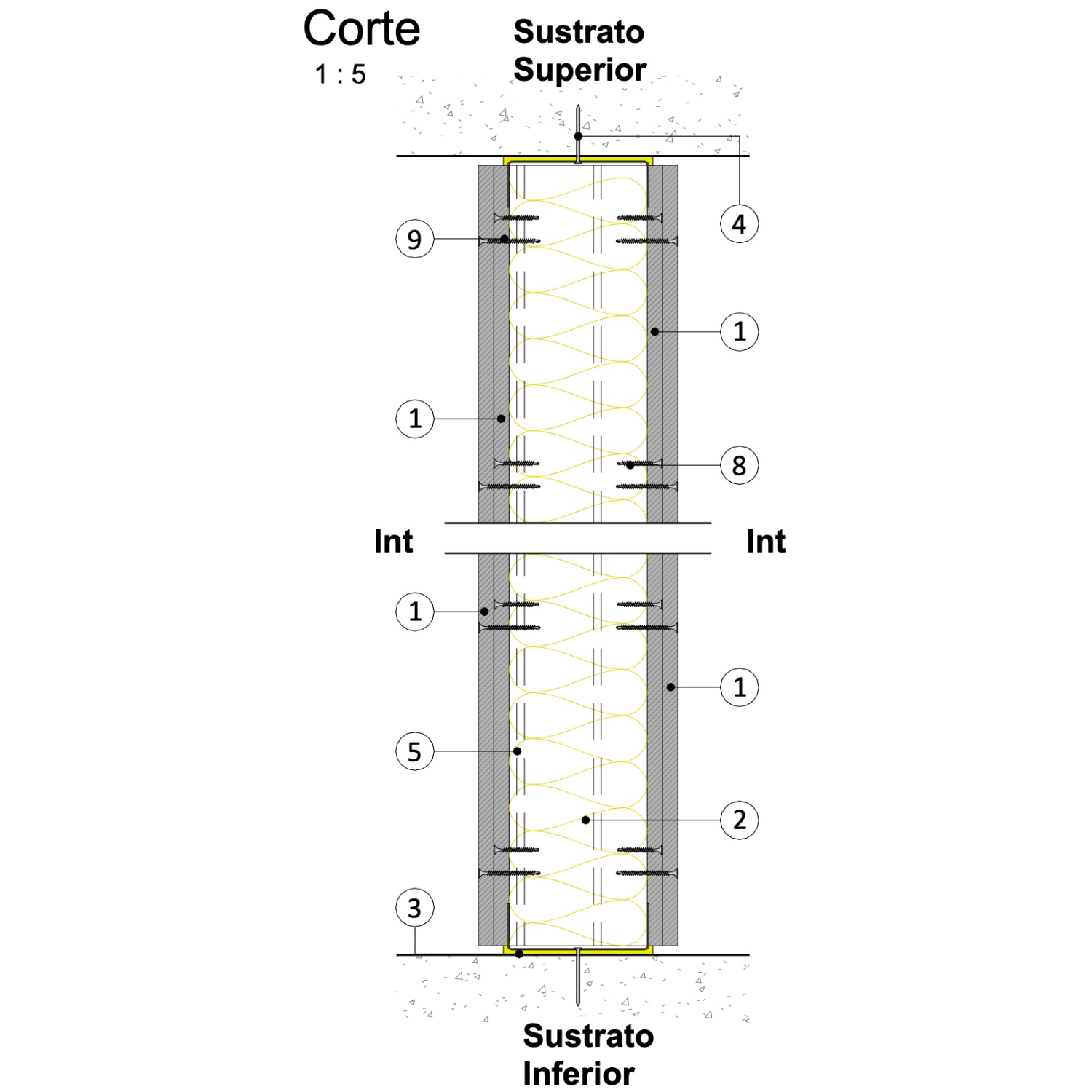

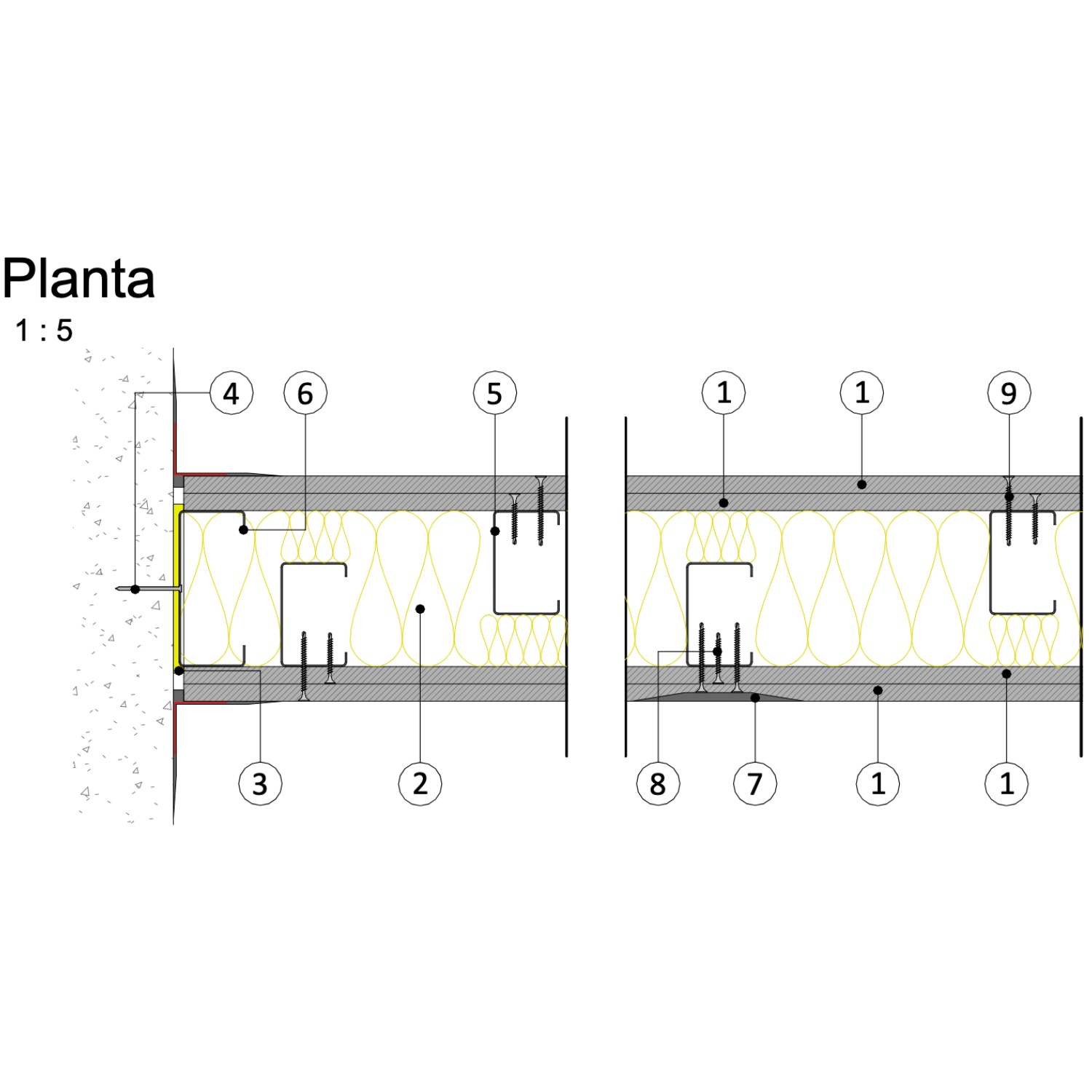

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita ST borde rebajado e=10mm
|
| 2 |
Aislante Aislanglass R212 e=90mm
|
| 3 |
Banda acústica Sonoglass a= 100mm. e=40mm en todo el perímetro
|
| 4 |
Clavo de impacto 1" cada 50cm
|
| 5 |
Composición Estructural Volcometal (o similar): Montante de acero galvanizado 60x38x8x0,85mm Instalados en Zig Zag
|
| 6 |
Composición Estructural Volcometal (o similar): Canal de acero galvanizado (superior e inferior) 92x30x0,85mm. Montante de acero galvanizado 90x38x12x0,85mm (Solo primero)
|
| 7 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 8 |
Tornillo para Volcanita #6x1 1/4", cabeza de trompeta, punta broca, rosca fina
|
| 9 |
Tornillo para Volcanita #6x1 5/8”, cabeza de trompeta, punta broca, rosca fina
|
