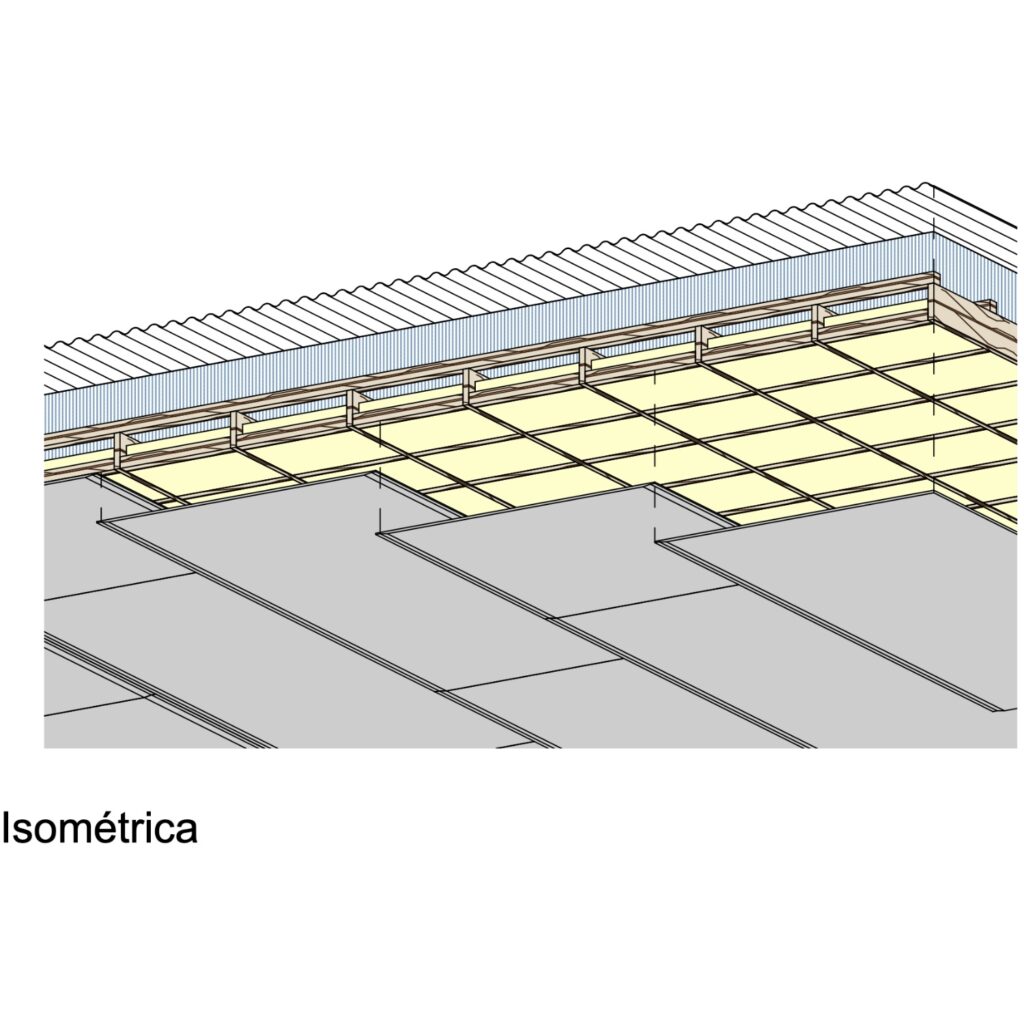

CT15-SCV4

Cielo Techumbre

F15

Certificado Fuego 942.745

Cod. MINVU Fuego No incluido

225
Espesor SCV (mm)

Madera
Estructura

listoneado 2"x2"
Montantes

No aplica
Altura Máxima (m)

No aplica Distancia Montantes (cm)

32 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

0
Huella Hídrica
(m3/m2)

0
Huella Carbono
(Kg CO2 Eq./m2)

235
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

EX15-SCV3

Fachada - Muro Perimetral

F15

Certificado Fuego 374.185

Cod. MINVU Fuego No incluido

85
Espesor SCV (mm)

Madera
Estructura

2"x3"
Montantes

2,4
Altura Máxima (m)

40cm-cadenetas a 60cm Distancia Montantes (cm)

32 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

5,09
Huella Hídrica
(m3/m2)

14,13
Huella Carbono
(Kg CO2 Eq./m2)

122
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

EX15-SCV5

Fachada - Muro Perimetral

F15

Certificado Fuego 850.396

Cod. MINVU Fuego No incluido

86
Espesor SCV (mm)

Madera
Estructura

2"x3"
Montantes

3,15
Altura Máxima (m)

40cm-cadenetas a 60cm Distancia Montantes (cm)

34 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

1,28
Huella Hídrica
(m3/m2)

14,03
Huella Carbono
(Kg CO2 Eq./m2)

122
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

IN15-SCV6

Tabique Interior

Seco Seco

F15

Certificado Fuego 1.968.750

Cod. MINVU Fuego A.2.3.15.141

58
Espesor SCV (mm)

Acero Galvanizado
Estructura

38 mm. e=0,5mm
Montantes

2,8
Altura Máxima (m)

40cm Distancia Montantes (cm)

35 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

10,51
Huella Hídrica
(m3/m2)

4,23
Huella Carbono
(Kg CO2 Eq./m2)

94
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

EX15-SCV7

Fachada - Muro Perimetral

F15

Certificado Fuego 976.518

Cod. MINVU Fuego No incluido

88
Espesor SCV (mm)

Acero Galvanizado
Estructura

60 mm. e=0,85mm
Montantes

2,8
Altura Máxima (m)

60cm Distancia Montantes (cm)

38 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

7,43
Huella Hídrica
(m3/m2)

5,55
Huella Carbono
(Kg CO2 Eq./m2)

141
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

EX15-SCV8

Fachada - Muro Perimetral

F15

Certificado Fuego 976.519

Cod. MINVU Fuego No incluido

78
Espesor SCV (mm)

Acero Galvanizado
Estructura

60 mm. e=0,85mm
Montantes

3,45
Altura Máxima (m)

60cm Distancia Montantes (cm)

35 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

14,5
Huella Hídrica
(m3/m2)

5,5
Huella Carbono
(Kg CO2 Eq./m2)

141
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

EX15-SCV9

Fachada - Muro Perimetral

F15

Certificado Fuego 1.915.441

Cod. MINVU Fuego A.2.3.15.139

83
Espesor SCV (mm)

Madera
Estructura

2"x3"
Montantes

2,4
Altura Máxima (m)

40cm-cadenetas a 60cm Distancia Montantes (cm)

33 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

2,52
Huella Hídrica
(m3/m2)

5,5
Huella Carbono
(Kg CO2 Eq./m2)

122
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

EX15-SCV10

Fachada - Muro Perimetral

F15

Certificado Fuego 1.844.226

Cod. MINVU Fuego A.2.3.15.138

108
Espesor SCV (mm)

Madera
Estructura

2"x4"
Montantes

5,4
Altura Máxima (m)

40cm-sin cadenetas Distancia Montantes (cm)

32 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

0,86
Huella Hídrica
(m3/m2)

14,84
Huella Carbono
(Kg CO2 Eq./m2)

212
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

EX15-SCV11

Fachada - Muro Perimetral

F15

Certificado Fuego 1.968.755

Cod. MINVU Fuego A.2.3.15.142

76
Espesor SCV (mm)

Acero Galvanizado
Estructura

60 mm. e=0,85mm
Montantes

3,2
Altura Máxima (m)

40cm Distancia Montantes (cm)

34 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

16,52
Huella Hídrica
(m3/m2)

6,24
Huella Carbono
(Kg CO2 Eq./m2)

122
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

EX15-SCV12

Fachada - Muro Perimetral

F15

Certificado Fuego 2.069.797

Cod. MINVU Fuego En proceso de publicación

81
Espesor SCV (mm)

Acero Galvanizado
Estructura

60 mm. e=0,85mm
Montantes

3,5
Altura Máxima (m)

40cm Distancia Montantes (cm)

36 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

21,77
Huella Hídrica
(m3/m2)

6,89
Huella Carbono
(Kg CO2 Eq./m2)

141
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

EX15-SCV13

Fachada - Muro Perimetral

F15

Certificado Fuego 1.968.377

Cod. MINVU Fuego En proceso de publicación

76
Espesor SCV (mm)

Acero Galvanizado
Estructura

60 mm. e=0,85mm
Montantes

3,45
Altura Máxima (m)

60cm Distancia Montantes (cm)

35 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

17,89
Huella Hídrica
(m3/m2)

5,79
Huella Carbono
(Kg CO2 Eq./m2)

122
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

IN15-SCV14

Tabique Interior

Seco Seco

F15

Certificado Fuego 2.117.424

Cod. MINVU Fuego En proceso de publicación

63
Espesor SCV (mm)

Acero Galvanizado
Estructura

38 mm. e=0,5mm
Montantes

2,8
Altura Máxima (m)

60cm Distancia Montantes (cm)

35 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

17,39
Huella Hídrica
(m3/m2)

4,32
Huella Carbono
(Kg CO2 Eq./m2)

94
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución
