EX15-SCV5
Fachada - Muro Perimetral
F15
Certificado Fuego No aplica
Cod. MINVU Fuego No incluido
86
Espesor SCV (mm)
Madera
Estructura
2"x3"
Montantes
3,15
Altura Máxima (m)
40cm-cadenetas a 60cm Distancia Montantes
34 [dB]
Resistencia Acústica
Cod. MINVU Acústico No aplica
1,28
Huella Hídrica (m3/m2)
14,03
Huella Carbono (Kg CO2 Eq./m2)
122
Resistencia Térmica
Cod. MINVU Térmico No aplica
Fuego
Dimensiones
Acústica
Térmico

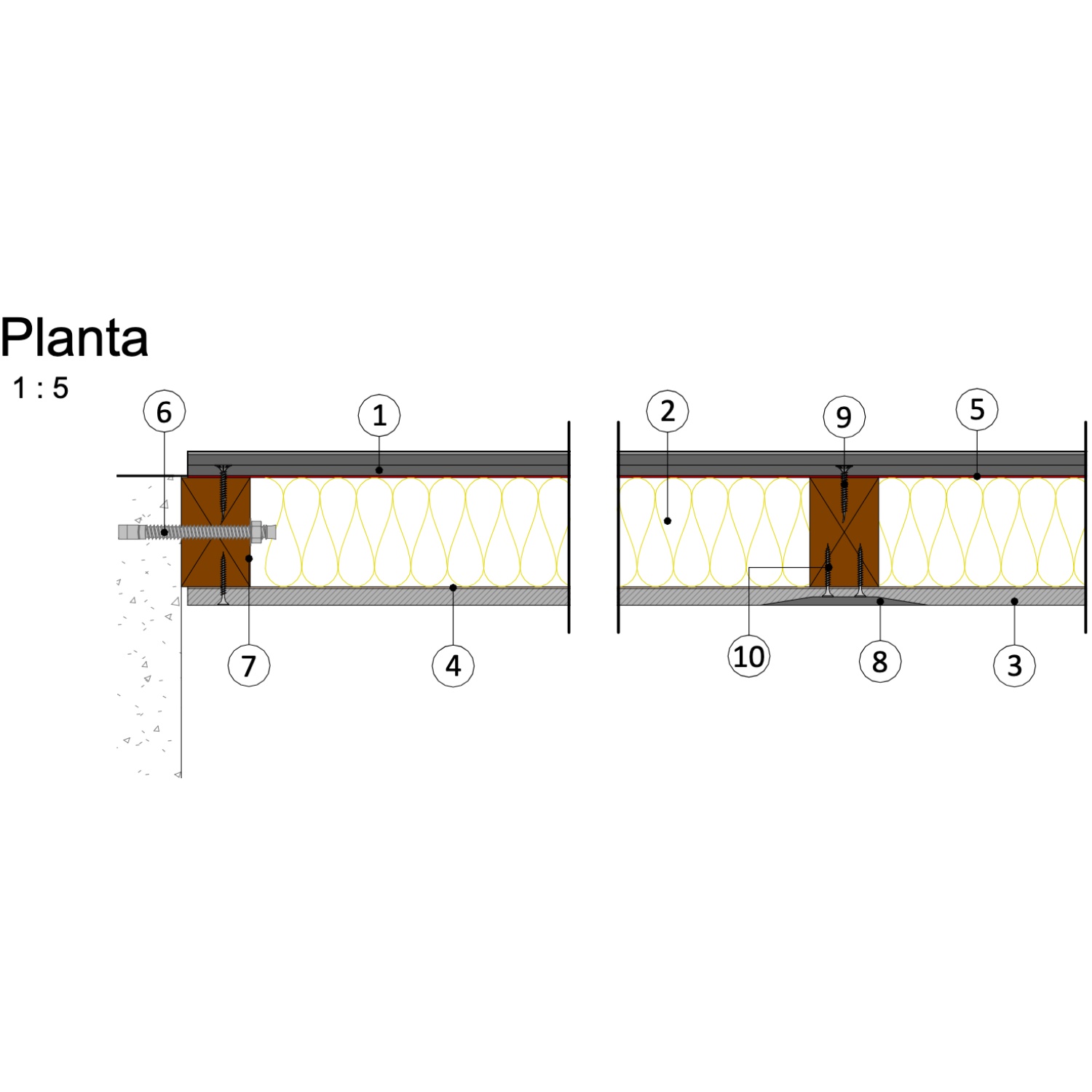

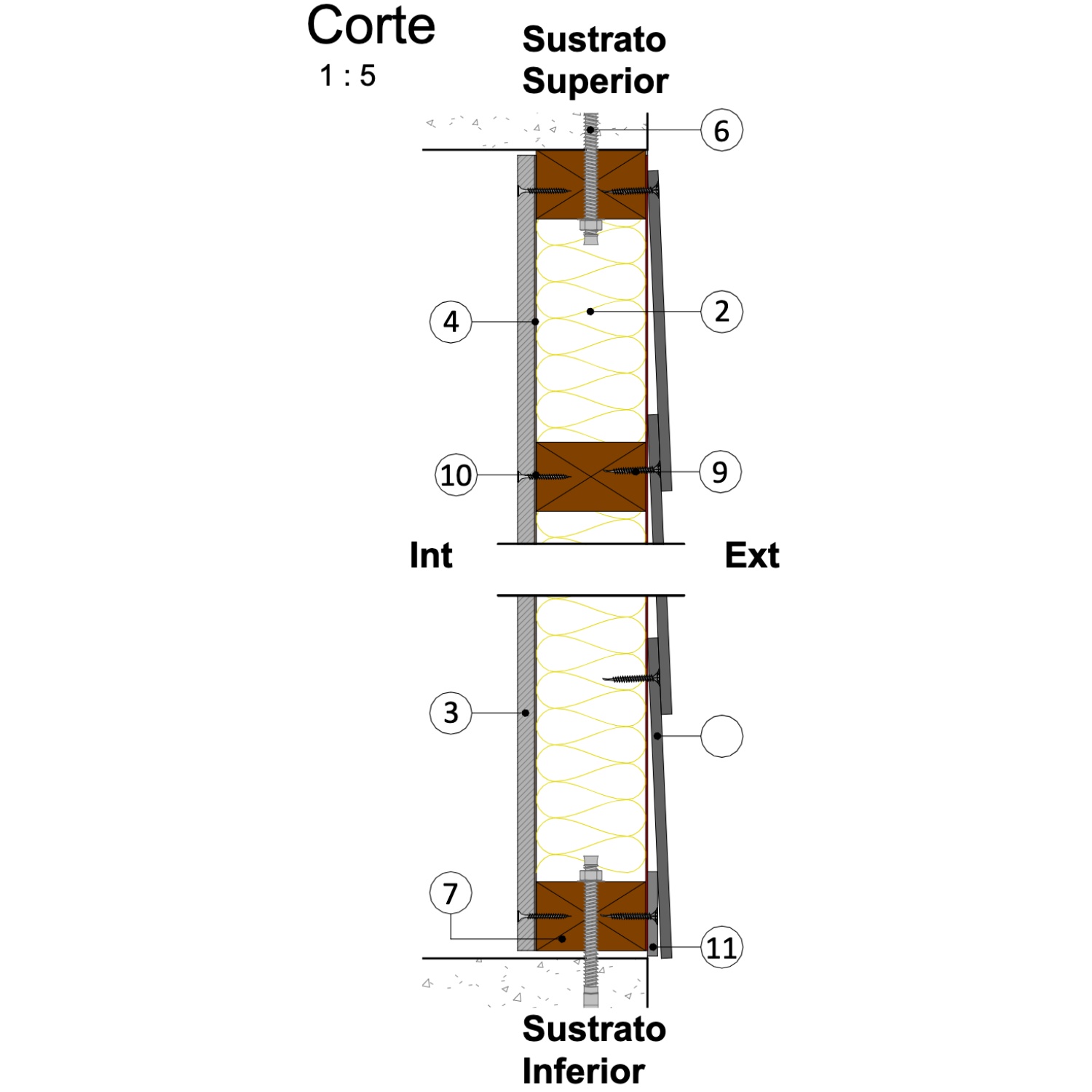

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Tinglado de Fibrocemento Volcanboard® Siding Color Plus e= 6mm
|
| 2 |
Aislante Aislanglass® Rollo papel una cara R141 e=60mm (Orientar papel, barrera de vapor, al espacio interior) Alternativa: Aislanglass® Rollo libre R141 e=60mm + VolcanWrap® Barrera de Vapor (Hacia el espacio interior)
|
| 3 |
Placa Volcanita® ST Borde rebajado e=10mm
|
| 4 |
VolcanWrap® Barrera de vapor
|
| 5 |
VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar)
|
| 6 |
Perno de Anclaje a definir por cálculo
|
| 7 |
Pino Seco Cepillado de 2"x3" (41x65mm.) cada 40cm
|
| 8 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 9 |
Tornillo para Volcanboard® #10x1 1/4", cabeza avellanante, punta espada, rosca Hi Lo
|
| 10 |
Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6x1 1/4"
|
| 11 |
Liston de inicio de Fibrocemento o Siding
|
