EX15-SCV8
Muro Perimetral
F15
Certificado Fuego No aplica
78
Espesor
Acero Galvanizado
Estructura
e=0,85mm
Montantes
3,45
Altura Máxima
60cm Distancia Montantes
35 Ra (dB)
Resistencia Acústica
141
Resistencia Térmica
14,5
Huella Hídrica
5,5
Huella Carbono
No incluido Codificación MINVU
Fuego
Dimensiones
Acústica
Térmico

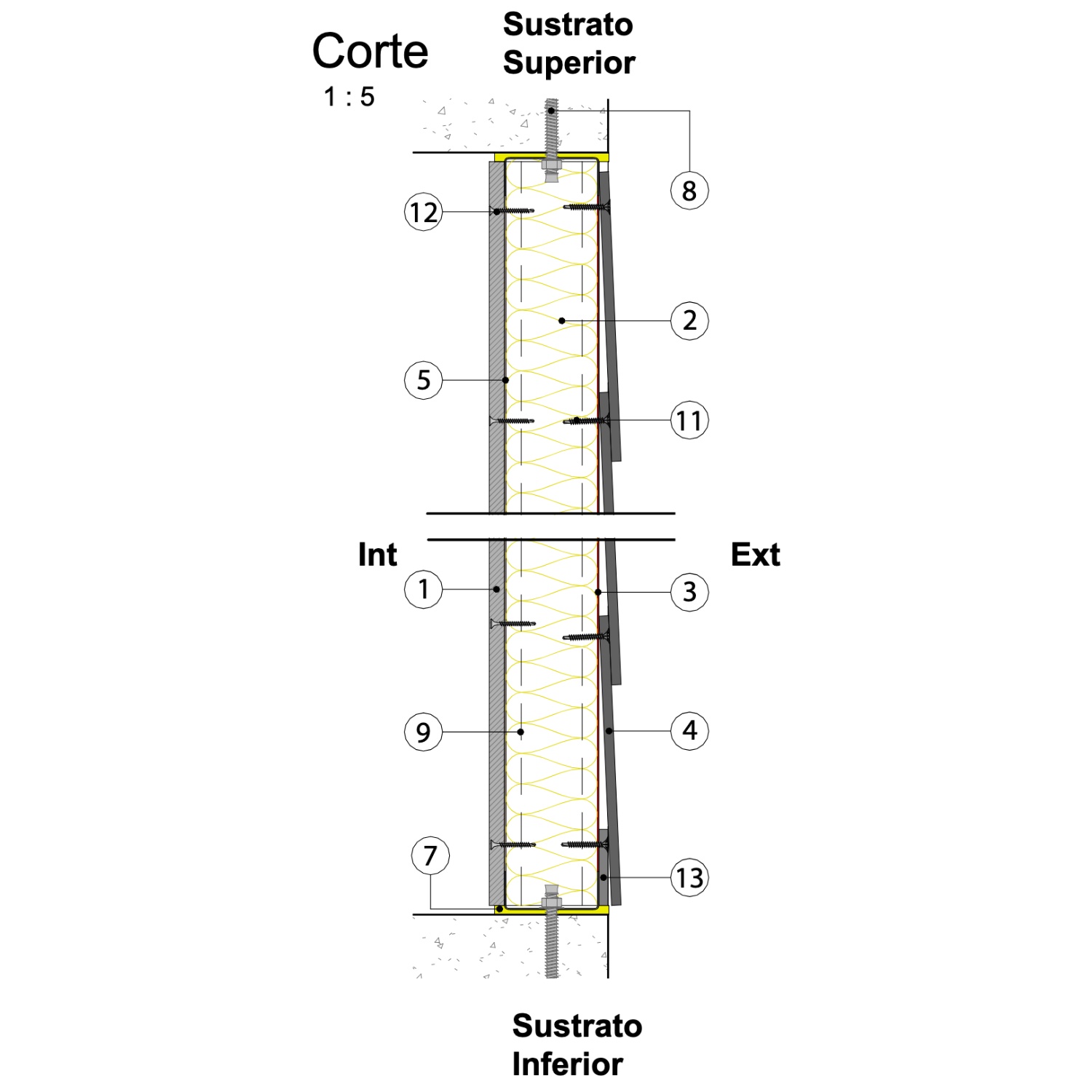

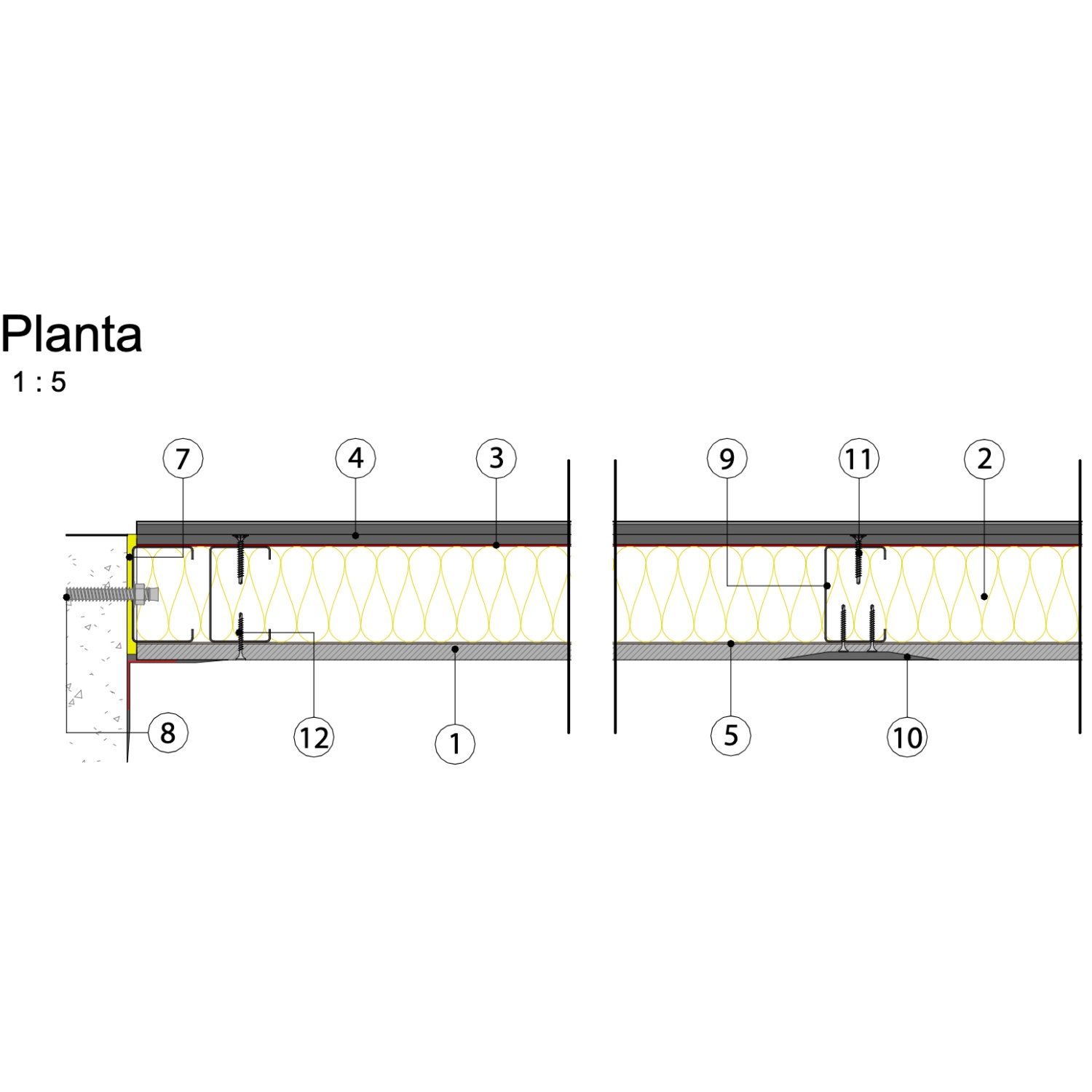

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita® ST Borde rebajado e=10mm
|
| 2 |
Aislante Aislanglass® Rollo papel una cara R141 e=60mm. Alternativa: Aislanglass® Rollo libre R141 e=60mm + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior)
|
| 3 |
VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar)
|
| 4 |
Tinglado de Fibrocemento Volcanboard® Siding Color Plus e= 6mm
|
| 5 |
VolcanWrap® Barrera de vapor
|
| 6 |
Sello Híbrido®
|
| 7 |
Banda acústica Sonoglass® a= 75mm. e=40mm en todo el perímetro.
|
| 8 |
Perno de Anclaje a definir por cálculo
|
| 9 |
Composición Estructural Volcometal®(o similar): Canal de acero galvanizado (superior e inferior) 62x25x0,85mm. Montante de acero galvanizado 60x38x8x0,85mm
|
| 10 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 11 |
Tornillo para Volcanboard® #7x1 1/4", cabeza avellanante punta broca, rosca Hi Lo
|
| 12 |
Tornillo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina
|
| 13 |
Liston de inicio de Fibrocemento o Siding
|
