EX15-SCV7
Fachada - Muro Perimetral
F15
Certificado Fuego 976.518
Cod. MINVU Fuego No incluido
88
Espesor SCV (mm)
Acero Galvanizado
Estructura
60 mm. e=0,85mm
Montantes
2,8
Altura Máxima (m)
60cm Distancia Montantes (cm)
38 [dB]
Resistencia Acústica
Cod. MINVU Acústico
7,43
Huella Hídrica
(m3/m2)
5,55
Huella Carbono
(Kg CO2 Eq./m2)
141
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

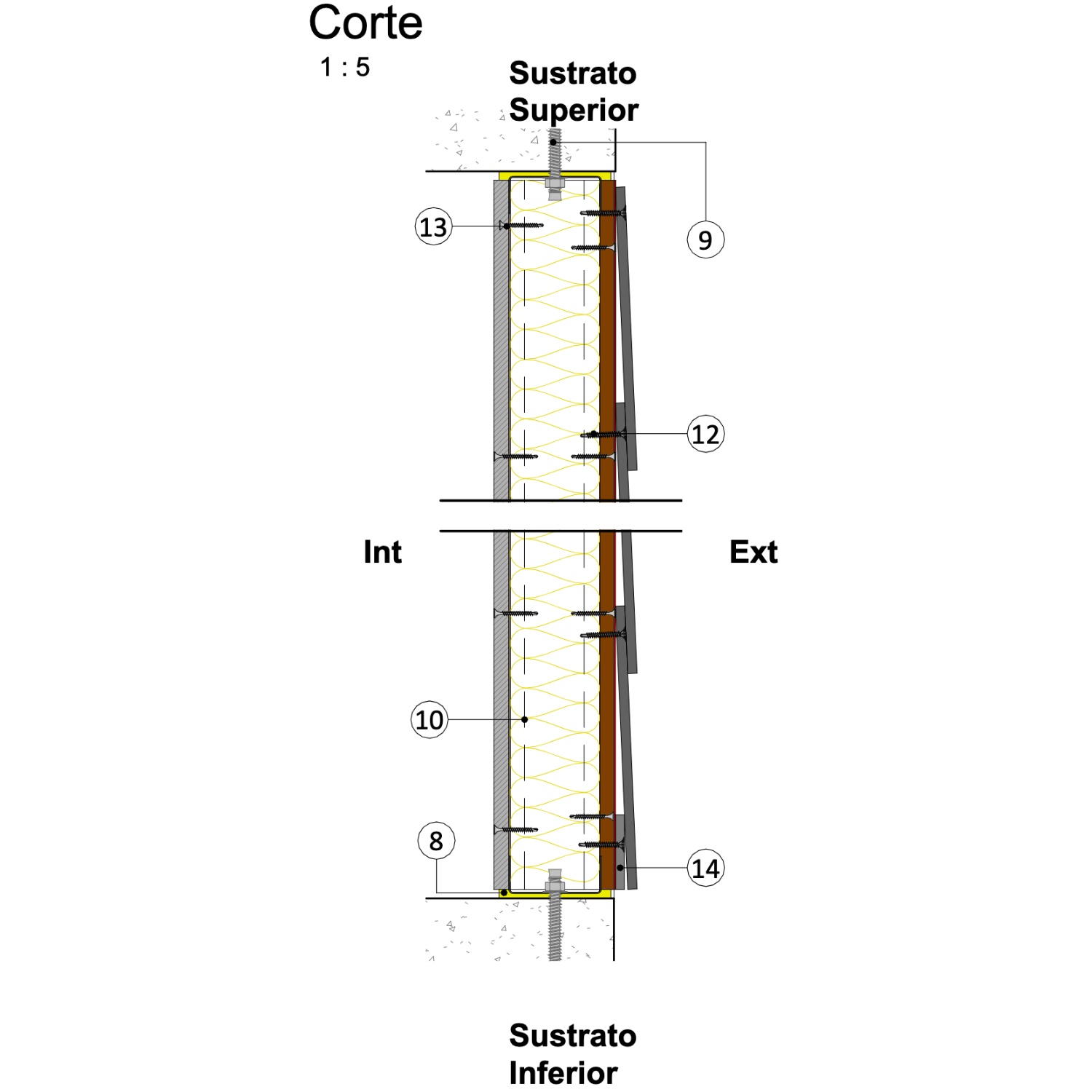

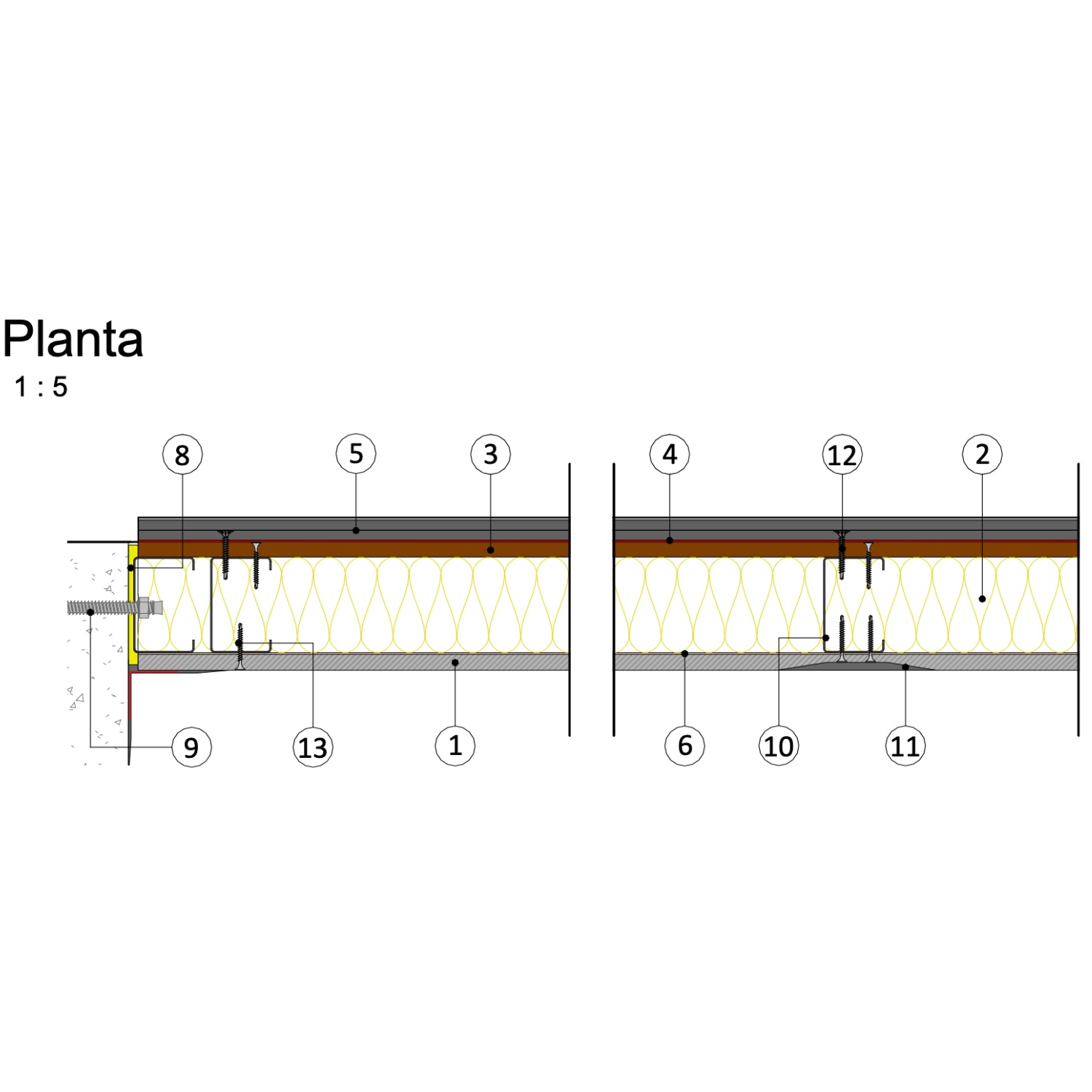

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita ST borde rebajado e=10mm
|
| 2 |
Aislante Aislanglass Rollo papel una cara R141 e=60mm. Alternativa: Aislanglass Rollo libre R141 e=60mm + VolcanWrap Barrera de Vapor (Orientar papel, Barrera de Vapor, al espacio interior)
|
| 3 |
Placa OSB e=9,5mm
|
| 4 |
VolcanWrap Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar)
|
| 5 |
Tinglado de Fibrocemento Volcanboard Siding Color Plus e= 6mm
|
| 6 | |
| 7 | |
| 8 |
Banda acústica Sonoglass a= 75mm. e=40mm en todo el perímetro
|
| 9 |
Perno de Anclaje a definir por cálculo
|
| 10 |
Composición Estructural Volcometal: Canal de acero galvanizado (superior e inferior) 62x25x0,85mm. Montante de acero galvanizado 60x38x8x0,85mm
|
| 11 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 12 |
Tornillo para Volcanboard #7x1 1/4", cabeza avellanante punta broca, rosca Hi Lo
|
| 13 |
Tornillo para Volcanita #6x1 1/4", cabeza de trompeta, punta broca, rosca fina
|
| 14 |
Listón de inicio de Fibrocemento o Siding
|
