EX15-SCV12
Fachada - Muro Perimetral
F15
Certificado Fuego No aplica
Cod. MINVU Fuego En proceso de publicación
81
Espesor SCV (mm)
Acero Galvanizado
Estructura
e=0,85mm
Montantes
3,5
Altura Máxima (m)
40cm Distancia Montantes
36 [dB]
Resistencia Acústica
Cod. MINVU Acústico No aplica
21,77
Huella Hídrica (m3/m2)
6,89
Huella Carbono (Kg CO2 Eq./m2)
141
Resistencia Térmica
Cod. MINVU Térmico No aplica
Fuego
Dimensiones
Acústica
Térmico

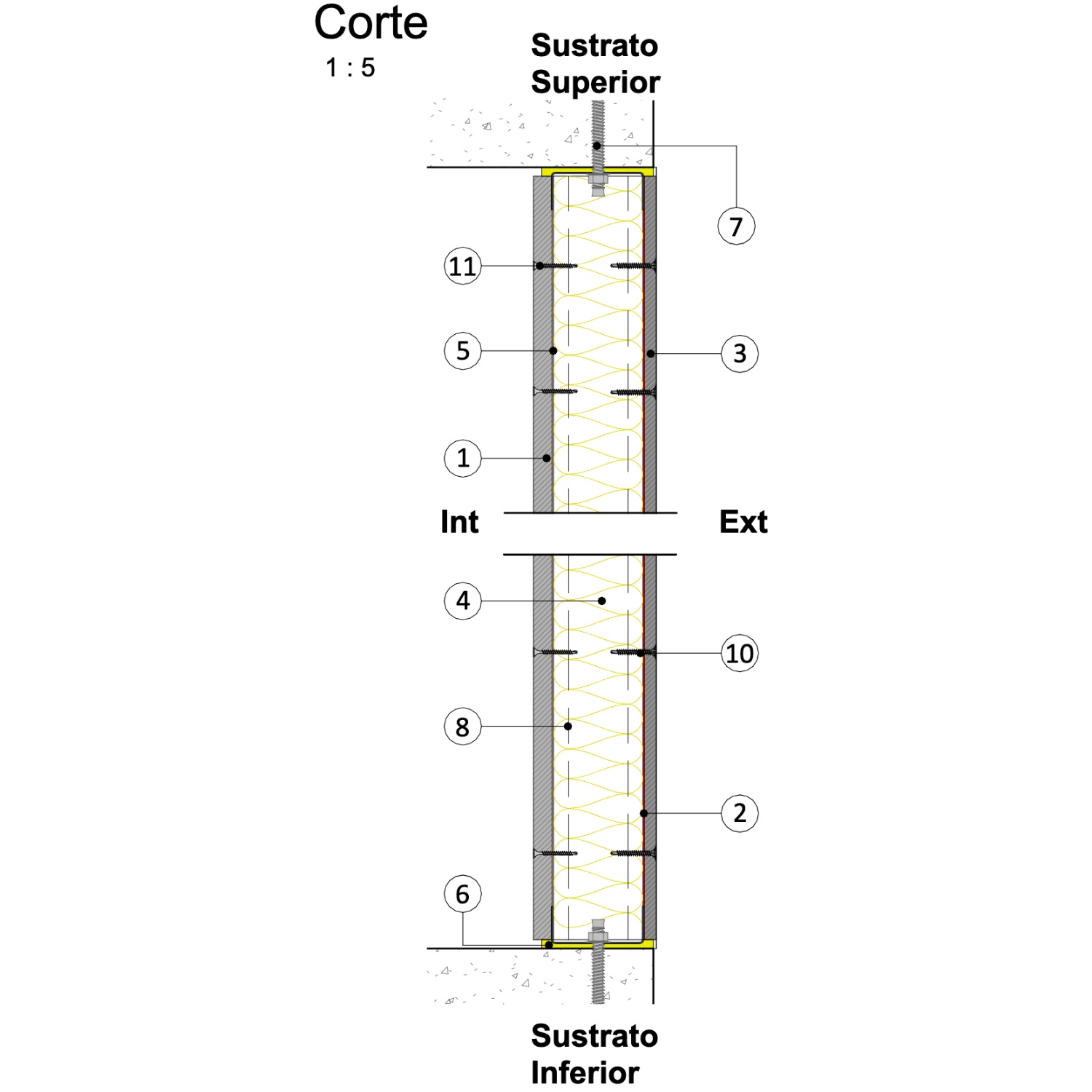

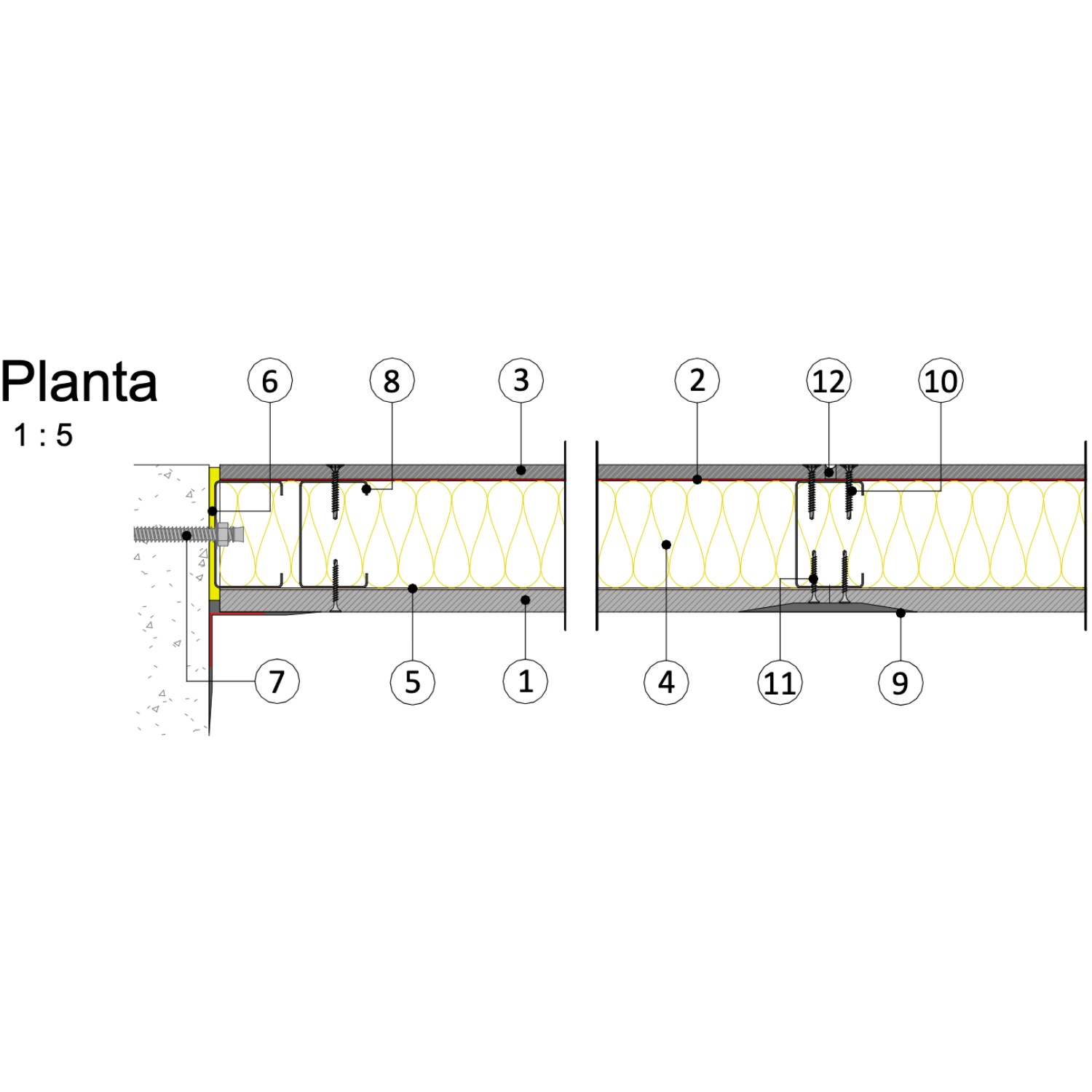

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita® Decorada e=12,5mm
|
| 2 |
VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar)
|
| 3 |
Placa de Fibrocemento Volcanboard® e=8mm
|
| 4 |
Aislante Aislanglass® Rollo papel una cara R141 e=60mm. Alternativa: Aislanglass® Rollo libre R141 e=60mm + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior)
|
| 5 |
VolcanWrap® Barrera de vapor
|
| 6 |
Banda acústica Sonoglass® a= 75mm. e=40mm en todo el perímetro.
|
| 7 |
Perno de Anclaje a definir por cálculo
|
| 8 |
Composición Estructural Volcometal® (o similiar): Canal de acero galvanizado (superior e inferior) 62x25x0,85mm. Montante de acero galvanizado 60x38x8x0,85mm
|
| 9 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 10 |
Tornillo para Volcanboard® #7x1 1/4", cabeza avellanante punta broca, rosca Hi Lo
|
| 11 |
Tornillo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina
|
| 12 |
VolcánSello® Híbrido
|
