EX120-SCV19
Fachada - Muro Perimetral
F120
Certificado Fuego 1.911.078
Cod. MINVU Fuego A.2.3.120.99
134
Espesor SCV (mm)
Acero Galvanizado
Estructura
90 mm. e=0,85mm
Montantes
3,8
Altura Máxima (m)
60cm Distancia Montantes (cm)
57 [dB]
Resistencia Acústica
Cod. MINVU Acústico
47,28
Huella Hídrica
(m3/m2)
15,34
Huella Carbono
(Kg CO2 Eq./m2)
216
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

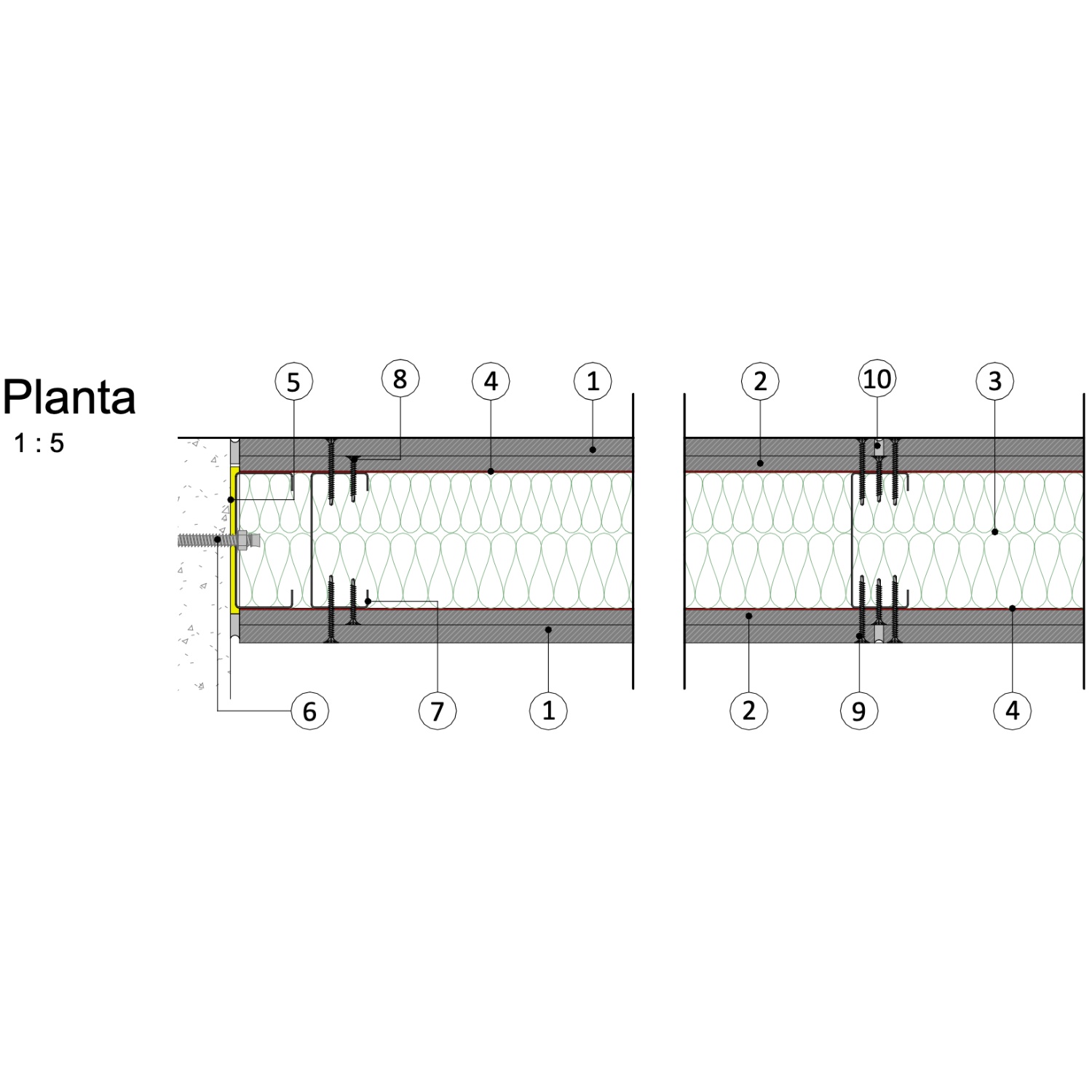

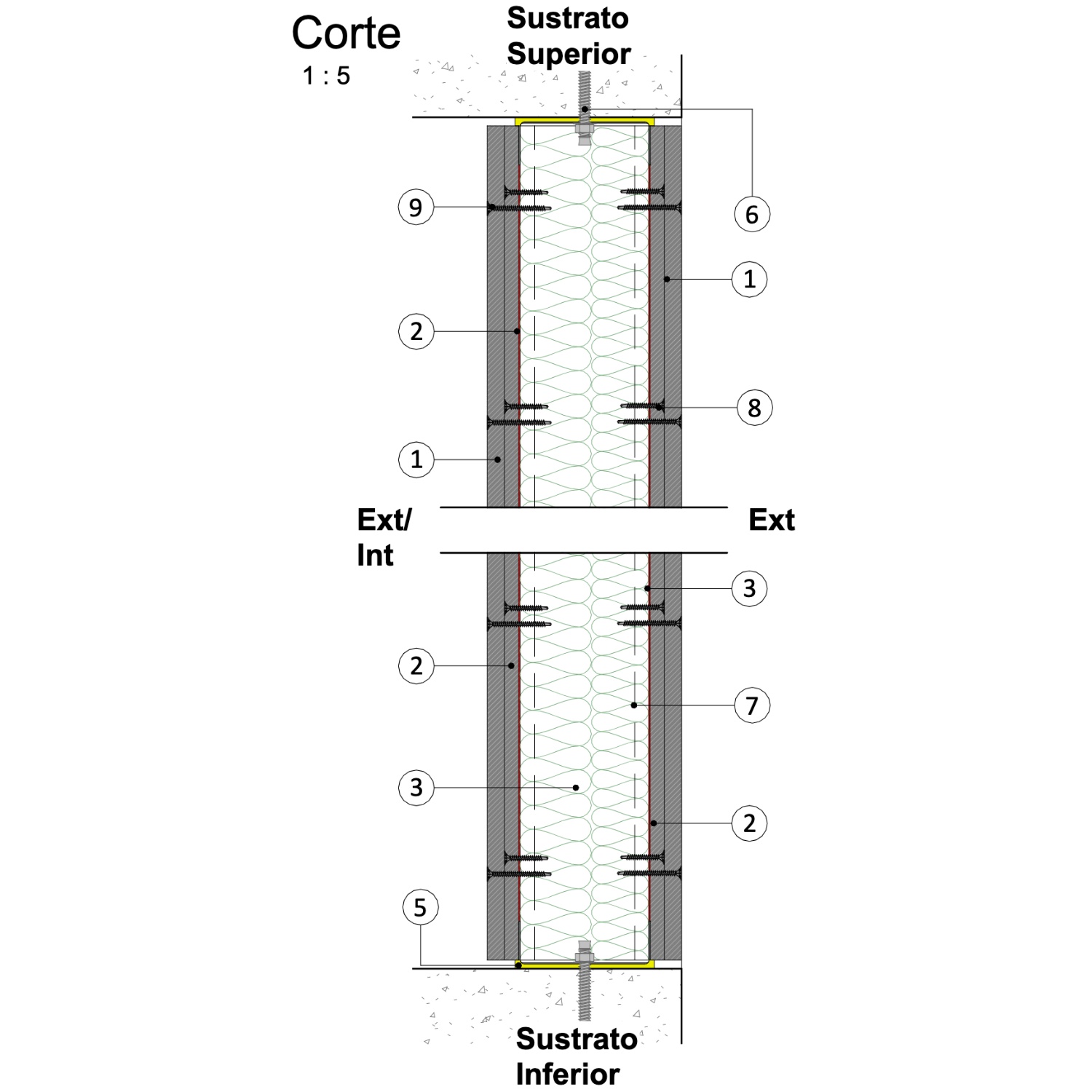

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa de Fibrocemento Volcanboard Estructural e=12mm
|
| 2 |
Placa de Fibrocemento Volcanboard Estructural e=10mm
|
| 3 |
Aislante Aislan Colchoneta libre R94 e=40mm + R122 e=50mm
|
| 4 |
VolcanWrap Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar)
|
| 5 |
Banda acústica Sonoglass a= 100mm. e=40mm en todo el perímetro
|
| 6 |
Perno de Anclaje a definir por cálculo
|
| 7 |
Composición Estructural Volcometal (o similiar): Canal de acero galvanizado (superior e inferior) 92x30x0,85mm. Montante de acero galvanizado 90x38x12x0,85mm
|
| 8 |
Tornillo para Volcanboard #7x1 ¼ cabeza avellanante punta broca, rosca Hi Lo
|
| 9 |
Tornillo para Volcanboard #7x1 ¾ cabeza avellanante punta broca, rosca Hi Lo
|
| 10 |
