EX15-SCV15
Muro Perimetral
F15
Certificado Fuego No aplica
81
Espesor
Acero Galvanizado
Estructura
e=0,85mm
Montantes
3,9
Altura Máxima
40cm Distancia Montantes
37 Ra (dB)
Resistencia Acústica
141
Resistencia Térmica
18,24
Huella Hídrica
6,86
Huella Carbono
A.2.3.30.182 Codificación MINVU
Fuego
Dimensiones
Acústica
Térmico

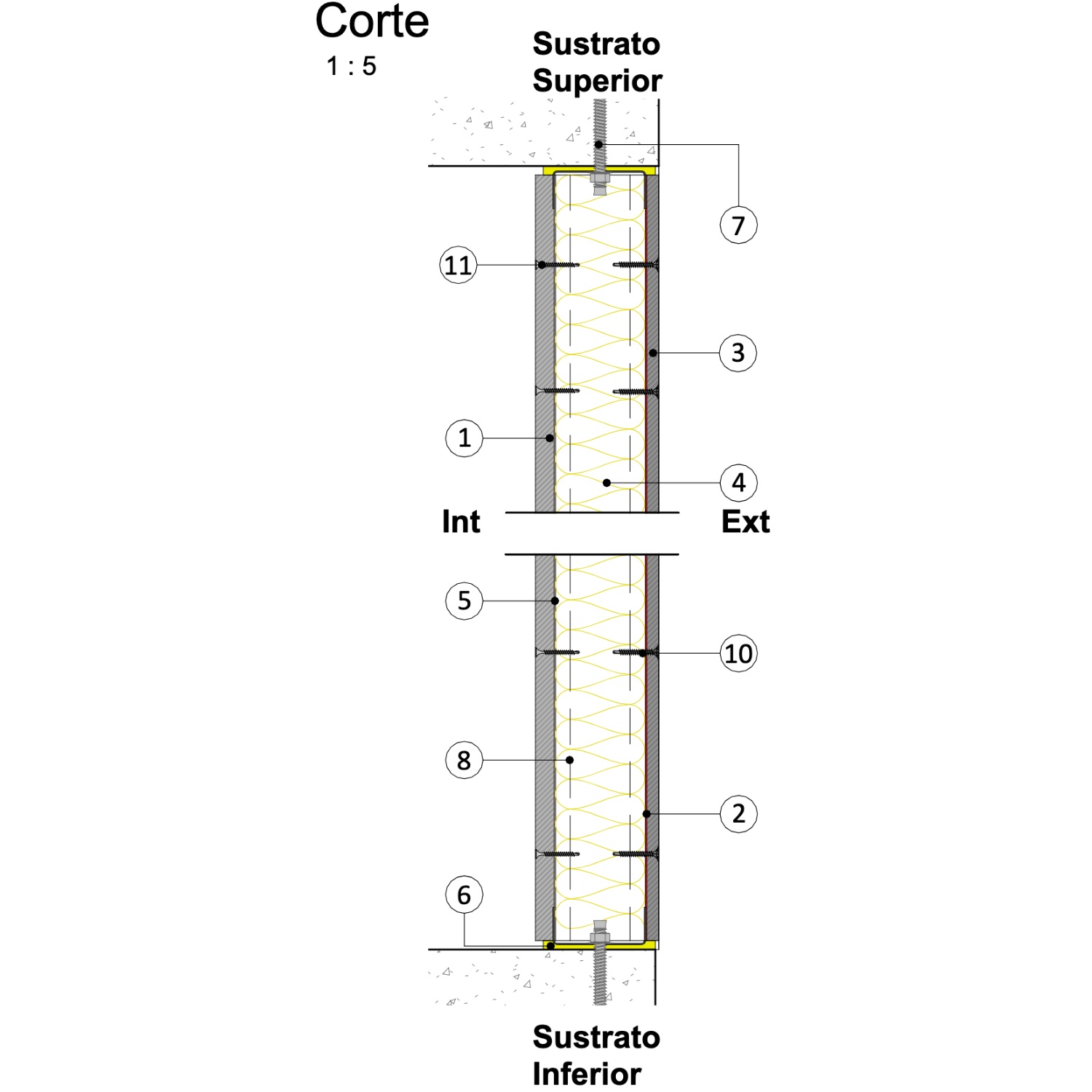

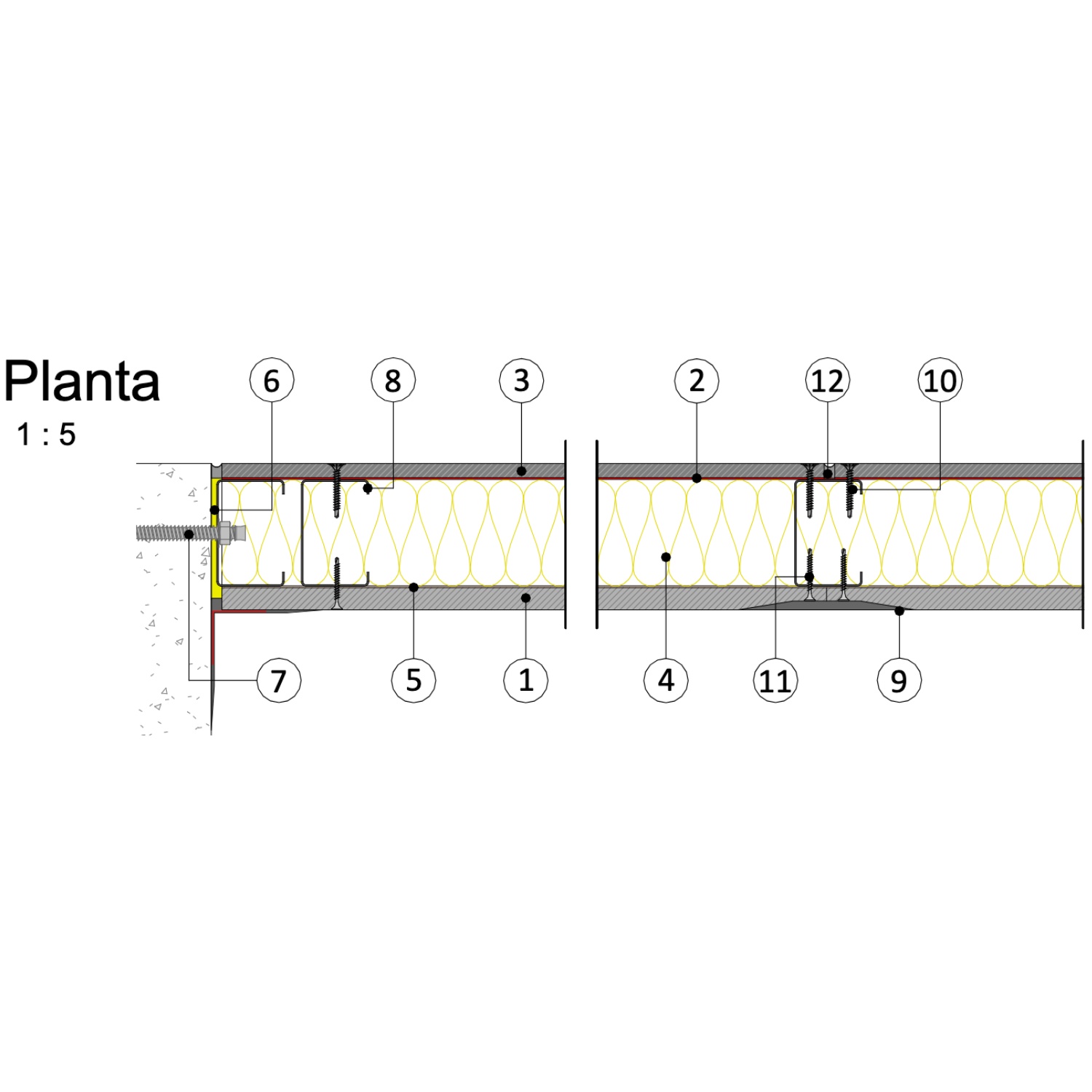

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita® ST Borde rebajado e=12,5mm
|
| 2 |
VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar)
|
| 3 |
Placa de Fibrocemento Volcanboard® e=8mm
|
| 4 |
Aislante Aislanglass® Rollo papel una cara R141 e=60mm. Alternativa: Aislanglass® Rollo libre R141 e=60mm + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior)
|
| 5 |
VolcanWrap® Barrera de vapor
|
| 6 |
Banda acústica Sonoglass® a= 75mm. e=40mm en todo el perímetro.
|
| 7 |
Perno de Anclaje a definir por cálculo
|
| 8 |
Composición Estructural Volcometal® (o similiar): Canal de acero galvanizado (superior e inferior) 62x25x0,85mm. Montante de acero galvanizado 60x38x8x0,85mm
|
| 9 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 10 |
Tornillo para Volcanboard® #7x1 1/4", cabeza avellanante punta broca, rosca Hi Lo
|
| 11 |
Tornillo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina
|
| 12 |
VolcánSello® Híbrido
|
