EX30-SCV45
Fachada - Muro Perimetral
F30
Certificado Fuego En proceso
Cod. MINVU Fuego
128
Espesor SCV (mm)
Acero Galvanizado
Estructura
60 mm + O38. e=0,85mm
Montantes
3,6
Altura Máxima (m)
40cm Distancia Montantes (cm)
No Aplica
Resistencia Acústica
Cod. MINVU Acústico
0
Huella Hídrica
(m3/m2)
0
Huella Carbono
(Kg CO2 Eq./m2)
141
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

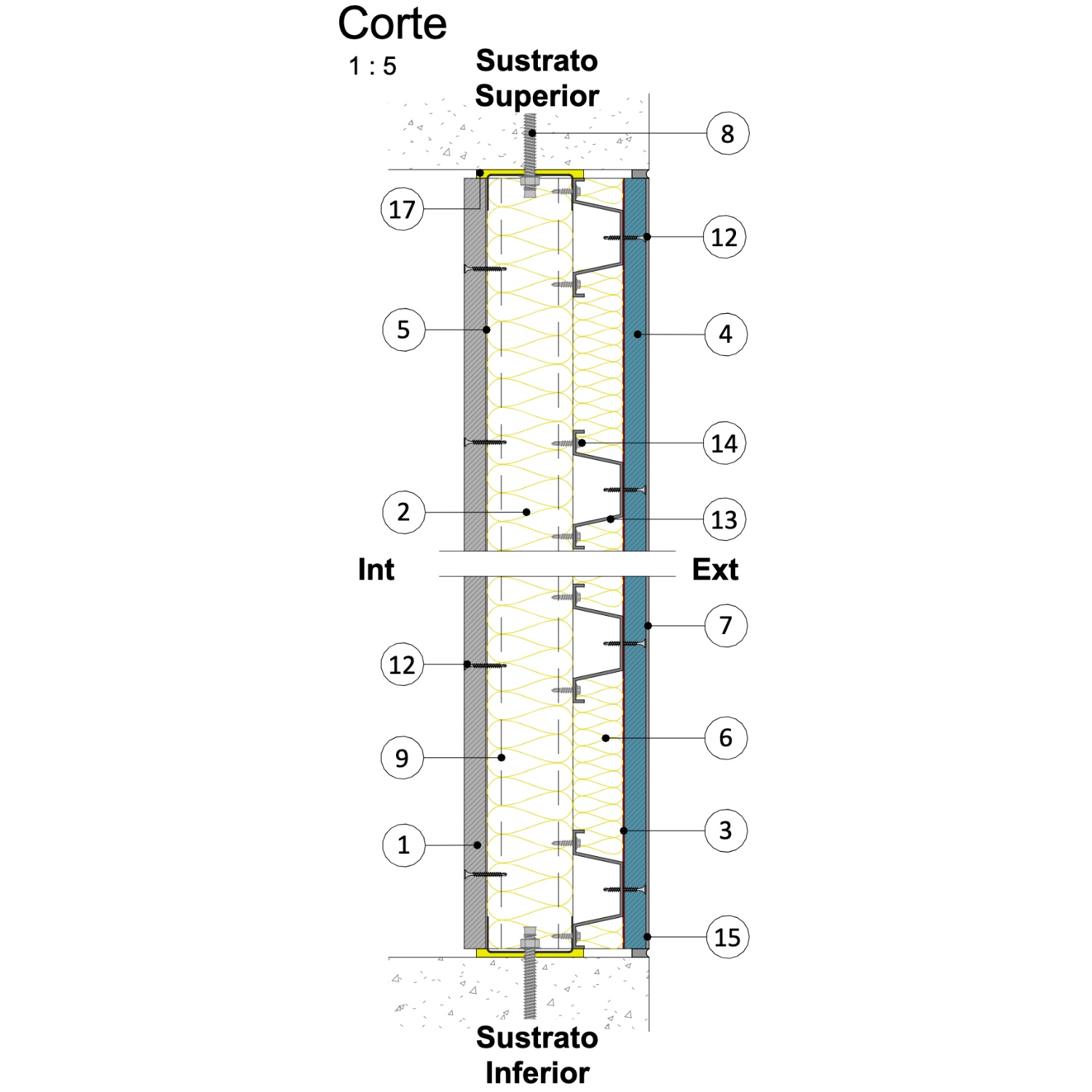

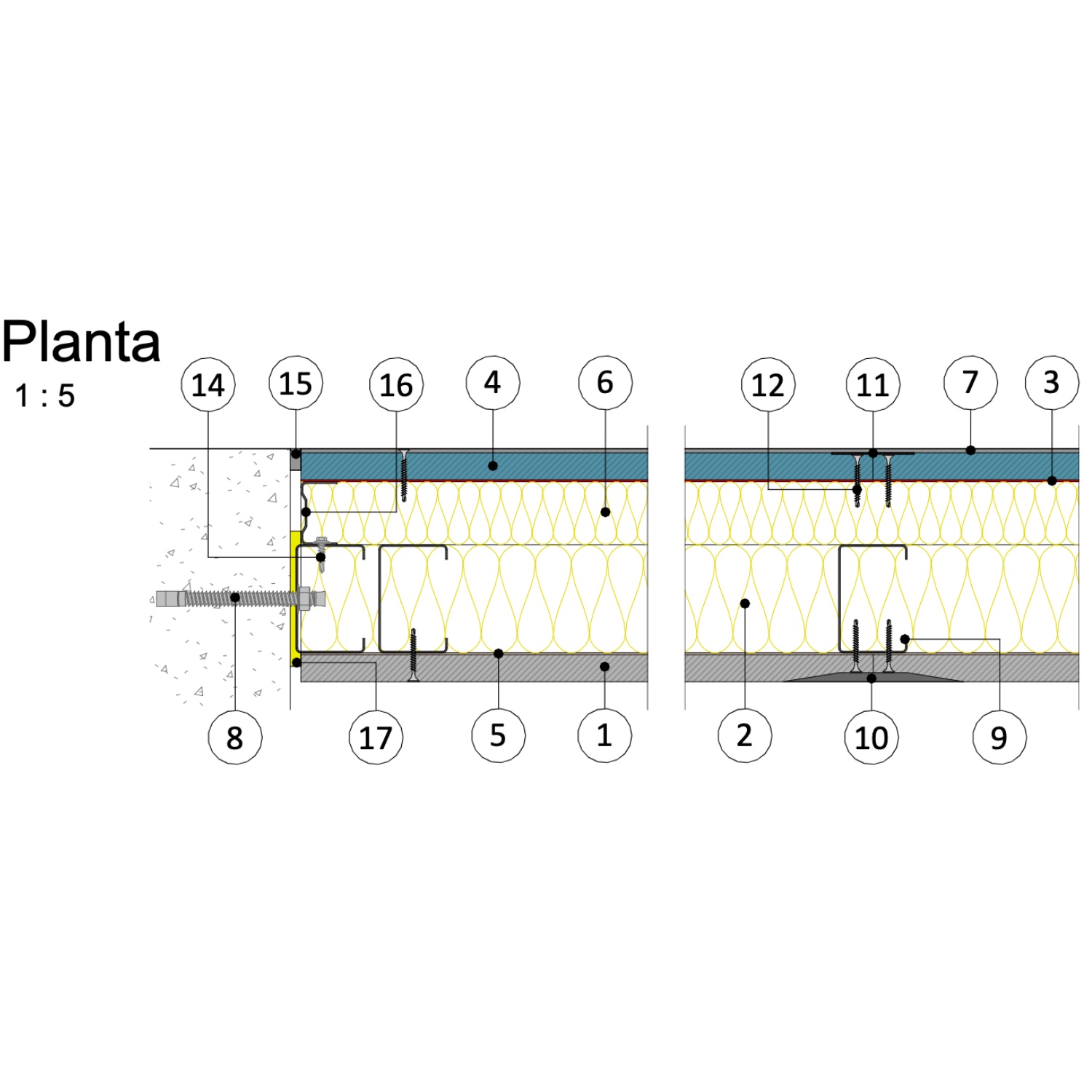

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita ST borde rebajado e=15mm
|
| 2 |
Aislante Aislanglass Rollo papel una cara R141 e=60mm. Alternativa: Aislanglass Rollo libre R141 e=60mm + VolcanWrap Barrera de Vapor (Orientar papel, Barrera de Vapor, al espacio interior)
|
| 3 |
VolcanWrap Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar)
|
| 4 |
Placa Volcoglass X e=15mm (instalada de forma horizontal)
|
| 5 | |
| 6 |
Aislante Aislanglass R94 e=40mm
|
| 7 |
Sistema Direct Applied
|
| 8 |
Perno de Anclaje a definir por cálculo
|
| 9 |
Composición Estructural Volcometal (o similar): Canal de acero galvanizado (superior e inferior) 62x25x0,85mm. Montante de acero galvanizado 60x38x8x0,85mm
|
| 10 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 11 |
Solución Junta Invisible unión de placas Volcoglass X: Weber Pasta Pro + Weber Cinta Unión
|
| 12 |
Tornillo para Volcanita #6x1 1/4", cabeza de trompeta, punta broca, rosca fina
|
| 13 |
Perfil Omeg 38x35x15x0,85mm @ 40 cm
|
| 14 |
Tornilo cabeza hexagonal, punta broca
|
| 15 | |
| 16 |
Canal de acero galvanizado 39x20x0,5m
|
| 17 |
Banda acústica Sonoglass a= 75mm. e=40mm en todo el perímetro
|
