EX60-SCV1
Muro Perimetral
F60
Certificado Fuego No aplica
113
Espesor
Madera
Estructura
2"x3"
Montantes
2,1
Altura Máxima
60cm-cadenetas a 60cm Distancia Montantes
42 Ra (dB)
Resistencia Acústica
122
Resistencia Térmica
-2,59
Huella Hídrica
10,91
Huella Carbono
A.2.3.60.151 Codificación MINVU
Fuego
Dimensiones
Acústica
Térmico

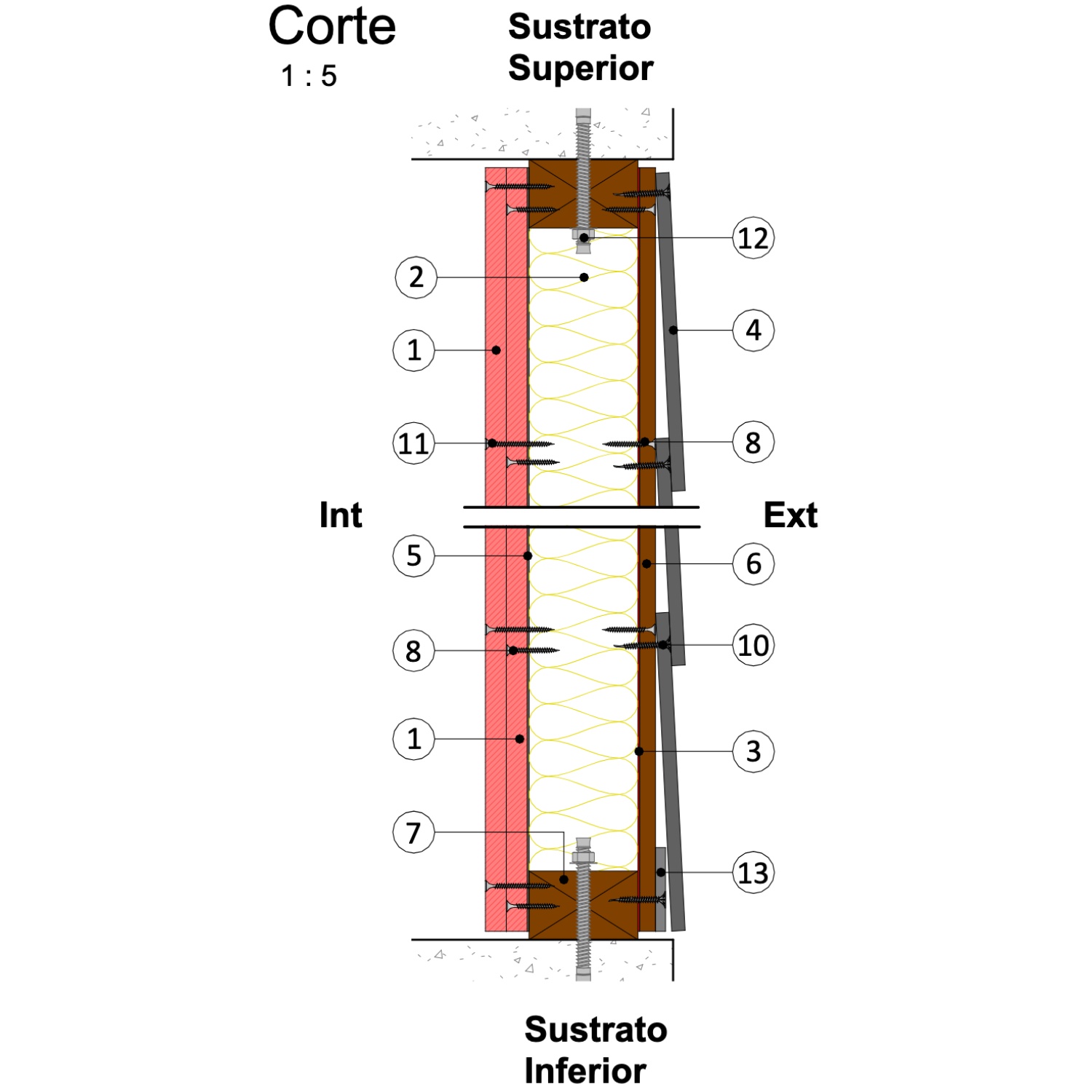

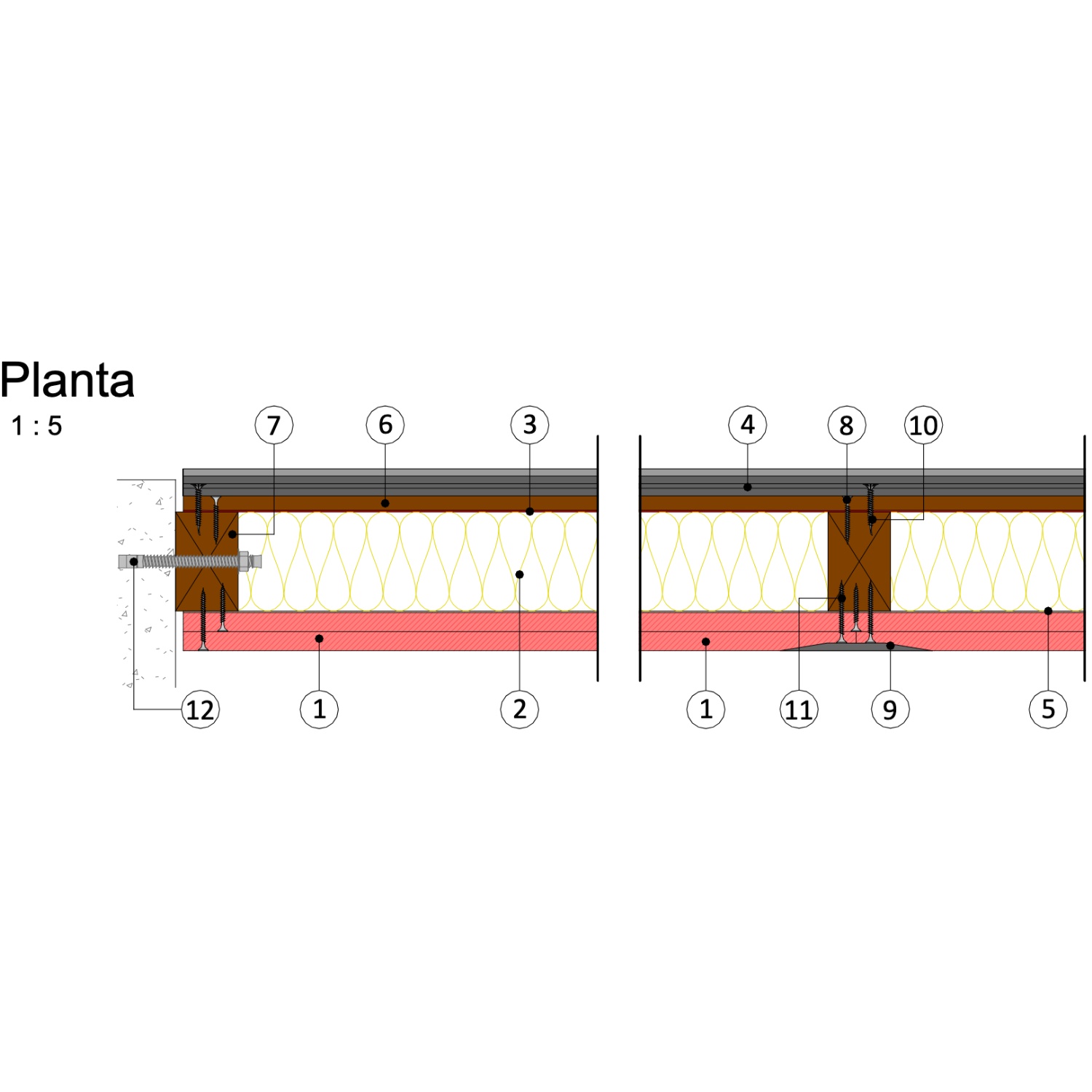

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 | Placa Volcanita® RF Borde rebajado e=12,5mm |
| 2 | Aislante Aislanglass® Rollo papel una cara R141 e=60mm. Alternativa: Aislanglass® Rollo libre R141 e=60mm + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior) |
| 3 | VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar) |
| 4 | Tinglado de Fibrocemento Volcanboard® Siding Color Plus e= 8mm |
| 5 | VolcanWrap® Barrera de vapor |
| 6 | Placa OSB e= 9.5mm |
| 7 | Pino Seco Cepillado de 2"x3" (41x65mm.) cada 40cm |
| 8 | Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4" |
| 9 | Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base) |
| 10 | Tornillo para Volcanboard® #10x1 1/4", cabeza avellanante, punta espada, rosca Hi Lo |
| 11 | Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 5/8" |
| 12 | Perno de Anclaje a definir por cálculo |
| 13 | Listón de inicio de Fibrocemento o Siding |
