EX60-SCV2
Muro Perimetral
F60
Certificado Fuego No aplica
133
Espesor
Acero Galvanizado
Estructura
e=0,85mm
Montantes
5
Altura Máxima
60cm Distancia Montantes
49 Ra (dB)
Resistencia Acústica
122
Resistencia Térmica
14,94
Huella Hídrica
8,36
Huella Carbono
A.2.3.60.152 Codificación MINVU
Fuego
Dimensiones
Acústica
Térmico

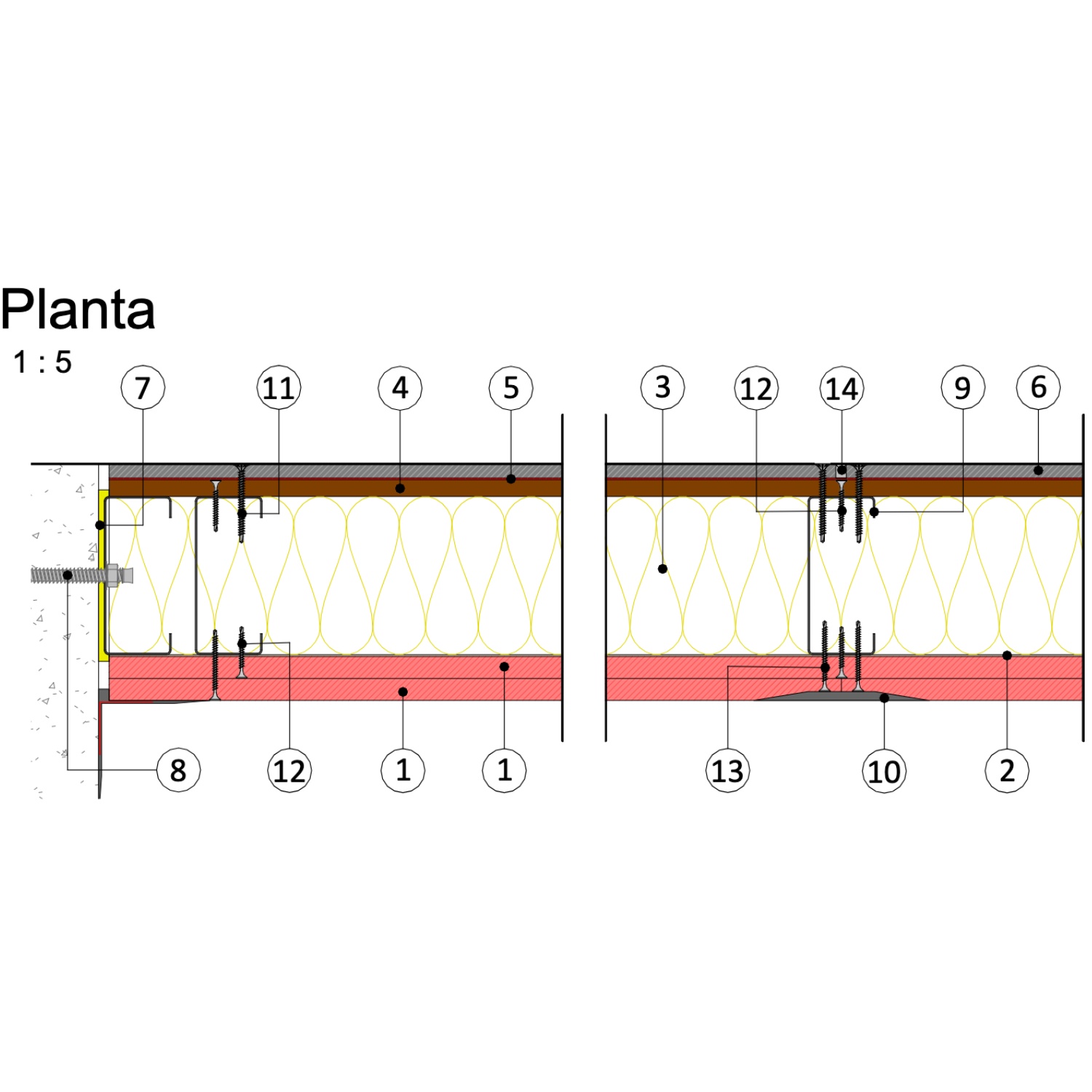

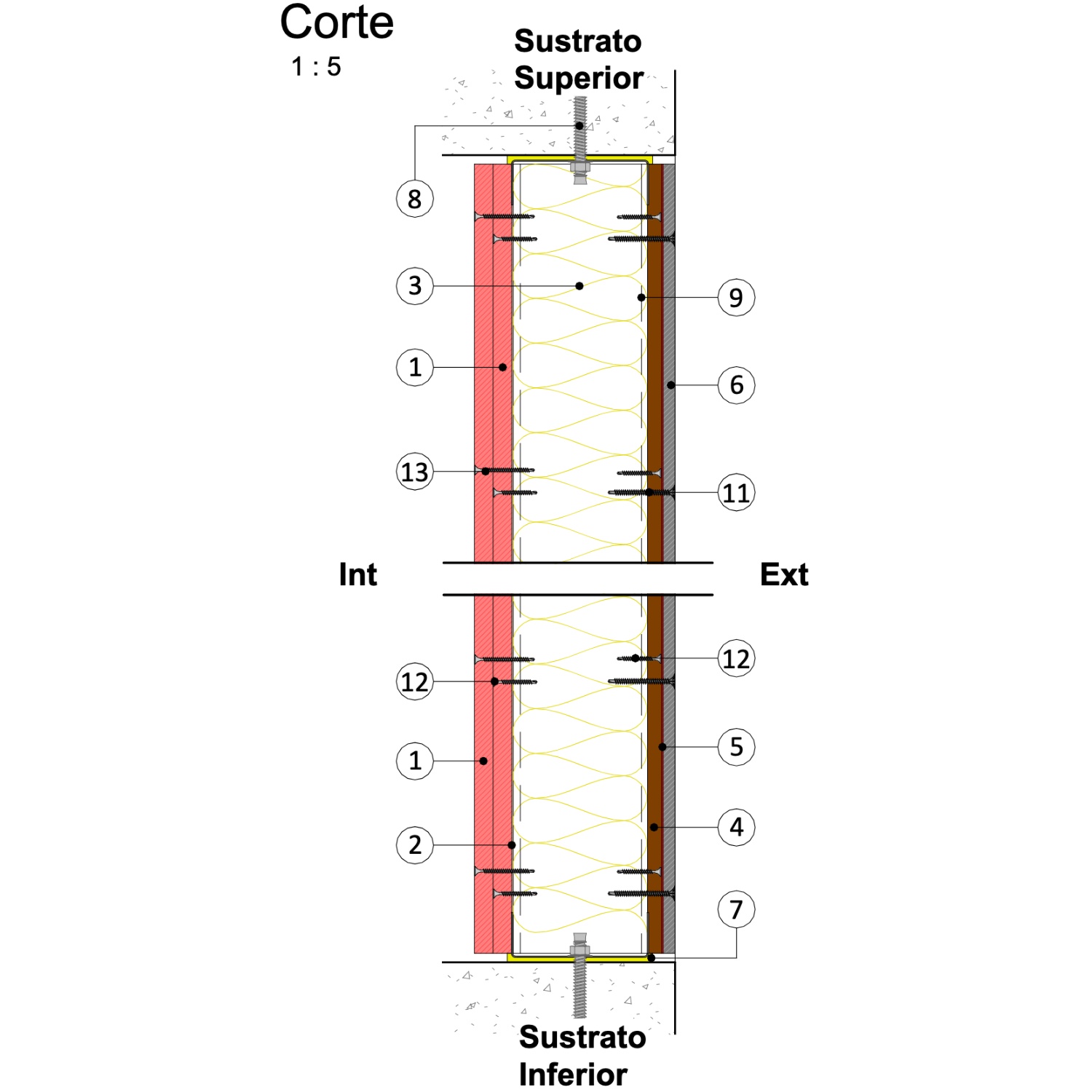

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 | Placa Volcanita® RF Borde rebajado e=12,5mm |
| 2 | VolcanWrap® Barrera de vapor |
| 3 | Aislante Aislanglass® Rollo papel una cara R212 e=90mm. Alternativa: Aislanglass® Rollo libre R212 e=90mm + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior) |
| 4 | Placa OSB e= 9.5mm |
| 5 | VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar) |
| 6 | Placa de Fibrocemento Volcanboard® Estructural e=8mm |
| 7 | Banda acústica Sonoglass® a= 100mm. e=40mm en todo el perímetro. |
| 8 | Perno de Anclaje a definir por cálculo |
| 9 | Composición Estructural Volcometal® (o similar): Canal de acero galvanizado (superior e inferior) 92x30x0,85mm. Montante de acero galvanizado 90x38x12x0,85mm |
| 10 | Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base) |
| 11 | Tornillo para Volcanboard® #7x1 3/4", cabeza avellanante punta broca, rosca Hi Lo |
| 12 | Tornillo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina |
| 13 | Tornillo para Volcanita® #6x1 5/8”, cabeza de trompeta, punta broca, rosca fina |
| 14 | VolcánSello® Híbrido |
