EX60-SCV22
Fachada - Muro Perimetral
F60
Certificado Fuego 925.391
Cod. MINVU Fuego No incluido
120
Espesor SCV (mm)
Acero Galvanizado
Estructura
90 mm. e=0,85mm
Montantes
5,4
Altura Máxima (m)
60cm Distancia Montantes (cm)
45 [dB]
Resistencia Acústica
Cod. MINVU Acústico
0
Huella Hídrica
(m3/m2)
0
Huella Carbono
(Kg CO2 Eq./m2)
122
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico
Descripción Solución Constructiva Volcán

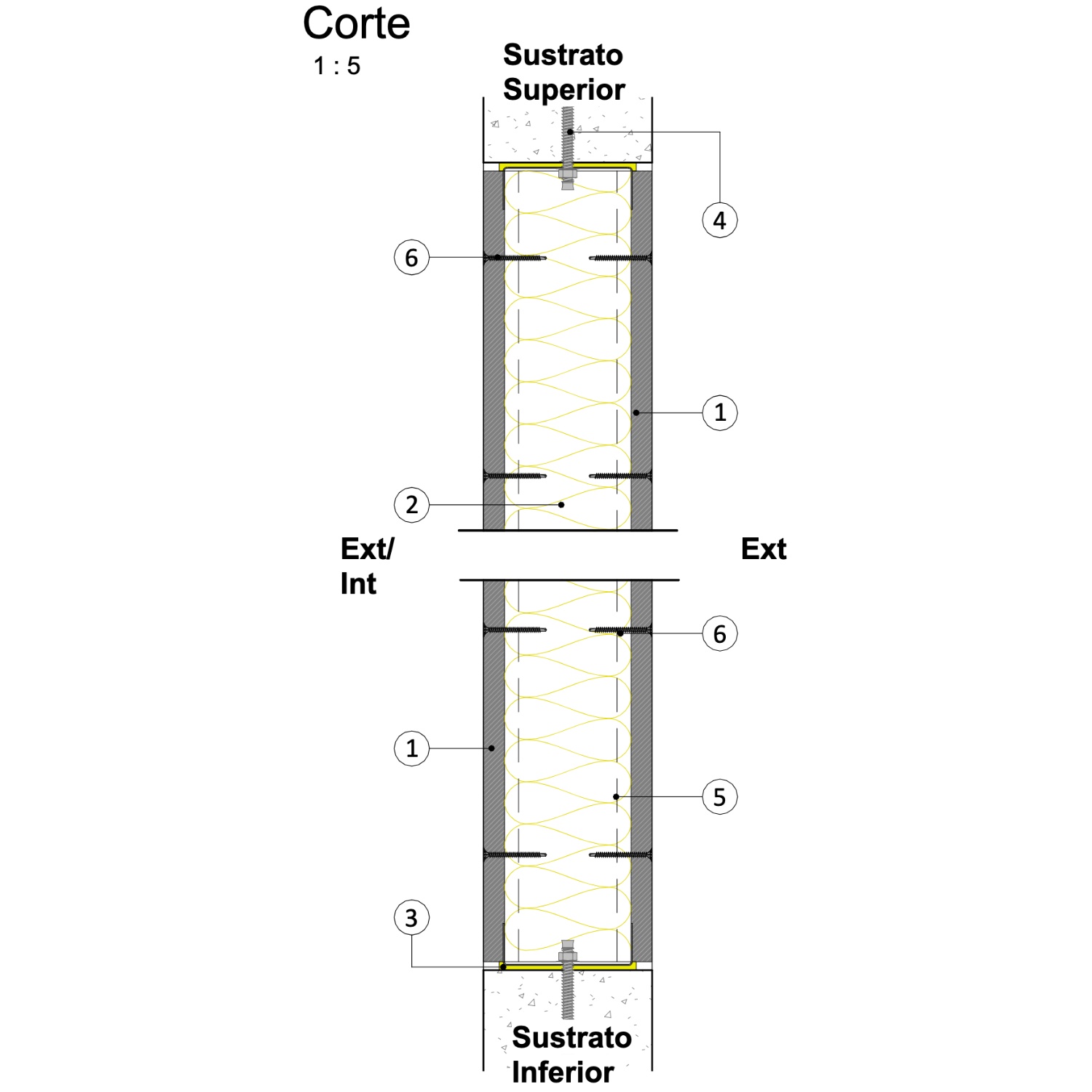

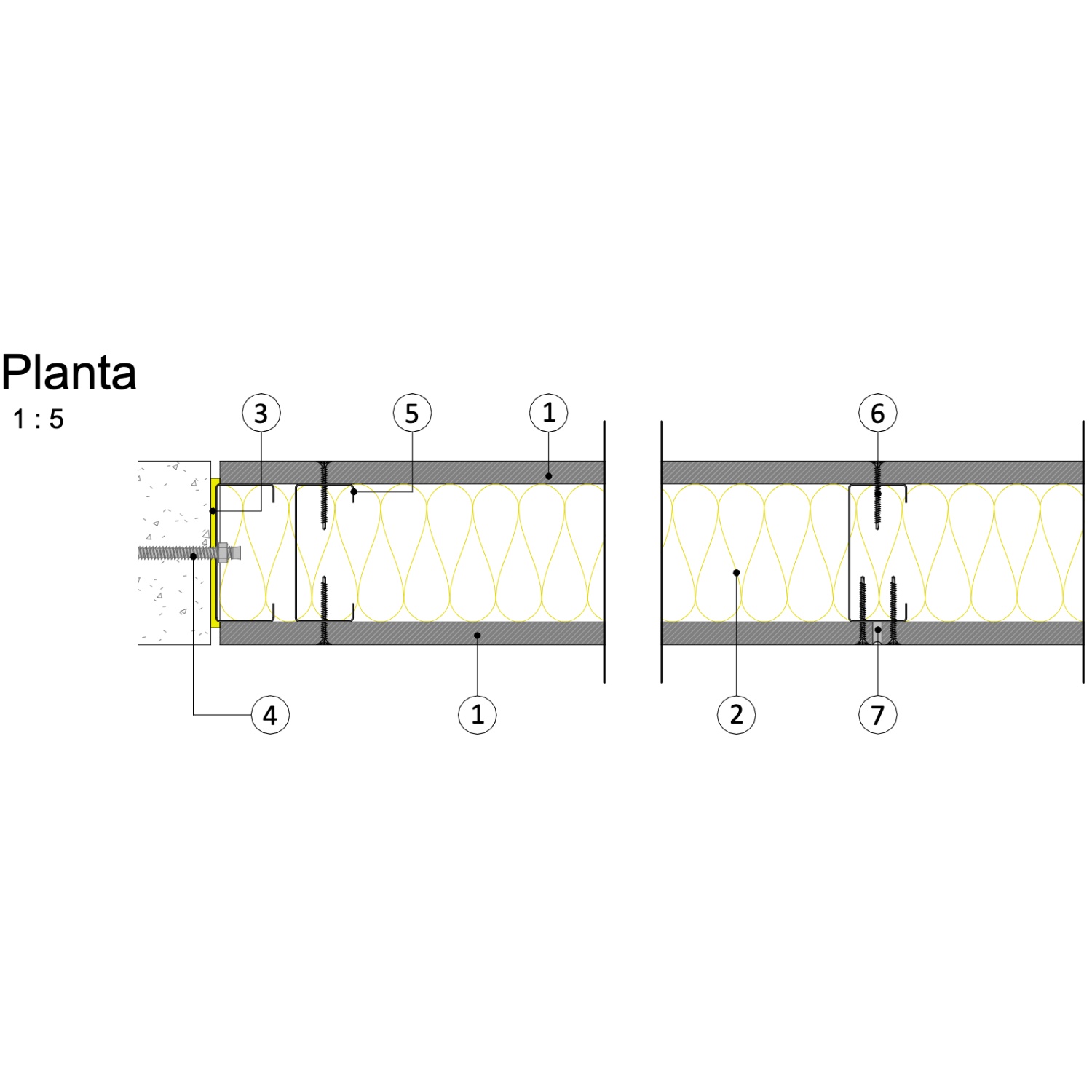

| N° | Descripción |
|---|---|
| 1 |
Placa de Fibrocemento Volcanboard e=15mm
|
| 2 |
Aislante Aislanglass R212 e=90mm
|
| 3 |
Banda acústica Sonoglass a= 100mm. e=40mm en todo el perímetro
|
| 4 |
Perno de Anclaje a definir por cálculo
|
| 5 |
Composición Estructural Volcometal (o similar): Canal de acero galvanizado (superior e inferior) 92x30x0,85mm. Montante de acero galvanizado 90x38x12x0,85mm
|
| 6 |
Tornillo para Volcanboard #7x1 3/4", cabeza avellanante punta broca, rosca Hi Lo
|
| 7 |
