EX60-SCV39
Muro Perimetral
F60
Certificado Fuego No aplica
90
Espesor
Acero Galvanizado
Estructura
e=0,85mm
Montantes
3,6
Altura Máxima
40cm Distancia Montantes
39 Ra (dB)
Resistencia Acústica
122
Resistencia Térmica
18,73
Huella Hídrica
7,19
Huella Carbono
A.2.3.120.104 Codificación MINVU
Fuego
Dimensiones
Acústica
Térmico

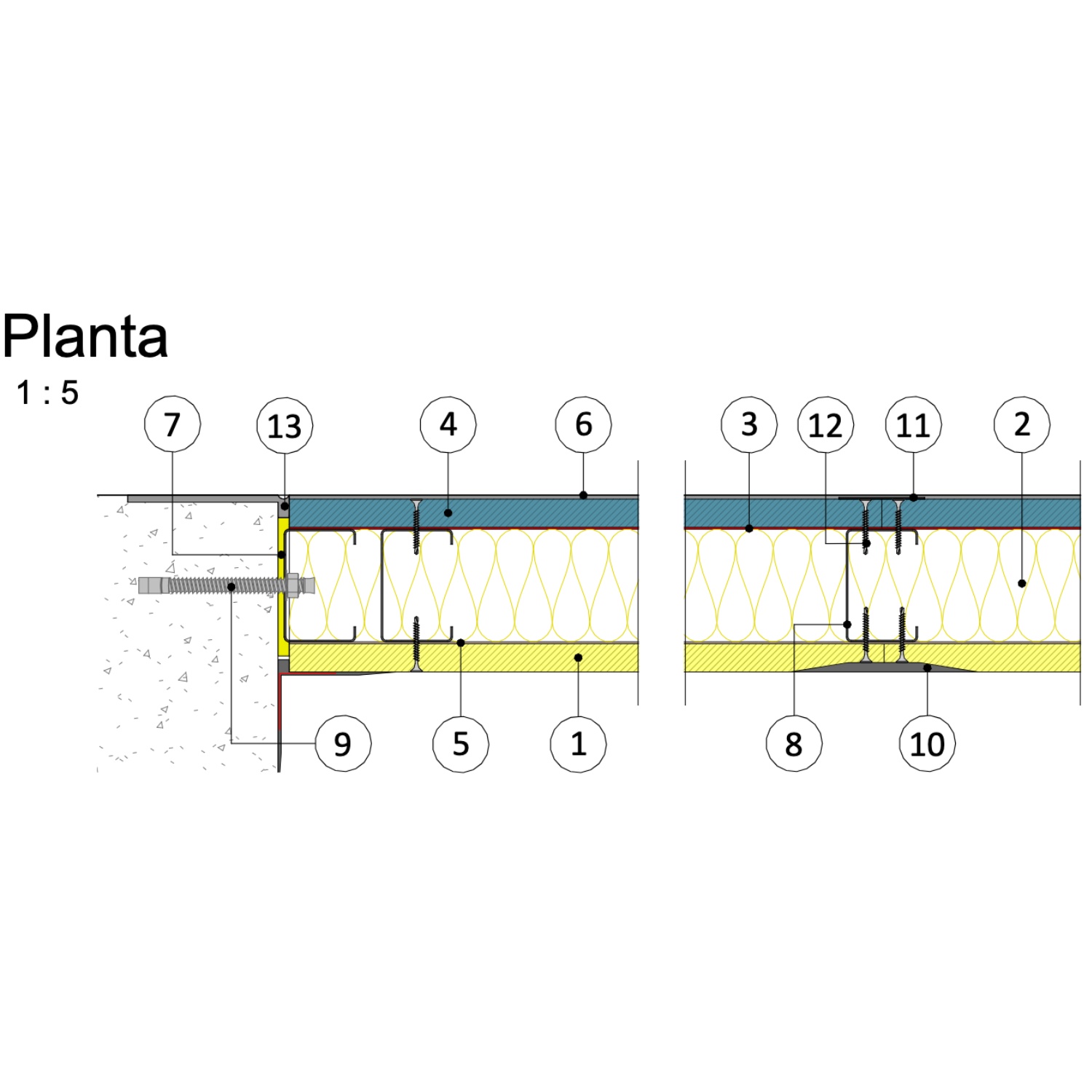

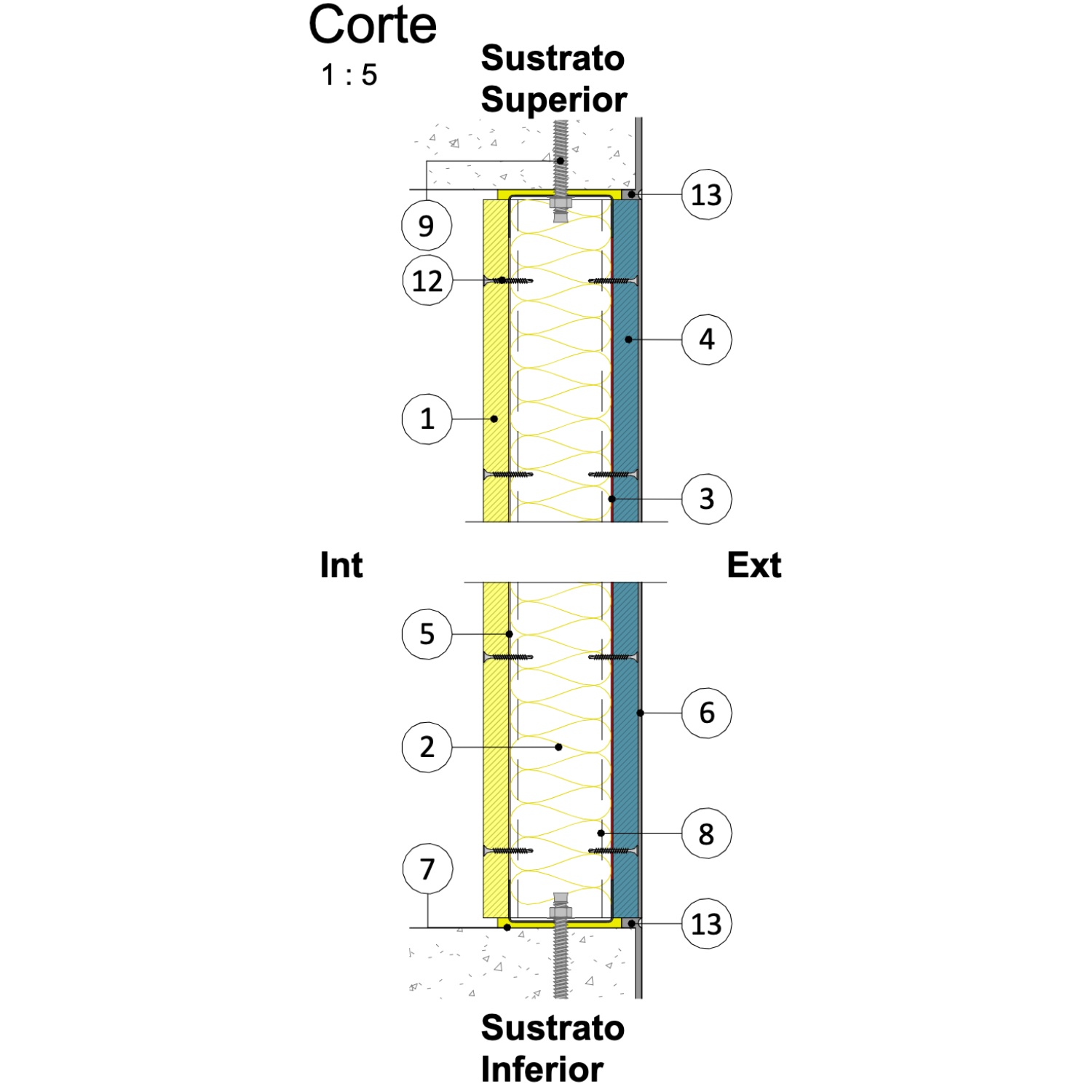

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 | Placa Volcanita® XR Borde rebajado e= 15mm |
| 2 | Aislante Aislanglass® Rollo papel una cara R141 e=60mm. Alternativa: Aislanglass® Rollo libre R141 e=60mm + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior) |
| 3 | VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar) |
| 4 | Placa Volcoglass® X e=15mm |
| 5 | VolcanWrap® Barrera de vapor |
| 6 | Sistema Direct Applied |
| 6.1 | Primera capa Weber® Pasta Pro |
| 6.2 | Weber® Malla Orange 153 gr/m2 |
| 6.3 | Segunda capa Weber® Pasta Pro |
| 6.4 | Weber® Textura |
| 7 | Banda acústica Sonoglass® a= 75mm. e=40mm en todo el perímetro. |
| 8 | Composición Estructural Volcometal® (o similar): Canal de acero galvanizado (superior e inferior) 62x25x0,85mm. Montante de acero galvanizado 60x38x8x0,85mm |
| 9 | Perno de Anclaje a definir por cálculo |
| 11 | Solución Junta Invisible unión de placas Volcoglass® X: Weber® Pasta pro + Weber® Cinta unión |
| 10 | Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base) |
| 12 | Tornillo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina |
| 13 | VolcánSello® Híbrido |
