EX60-SCV44
Muro Perimetral
F60
Certificado Fuego No aplica
156
Espesor
Acero Galvanizado
Estructura
e=0,85mm
Montantes
3,2
Altura Máxima
40cm Distancia Montantes
45 Ra (dB)
Resistencia Acústica
235
Resistencia Térmica
14,79
Huella Hídrica
30,73
Huella Carbono
No incluido Codificación MINVU
Fuego
Dimensiones
Acústica
Térmico

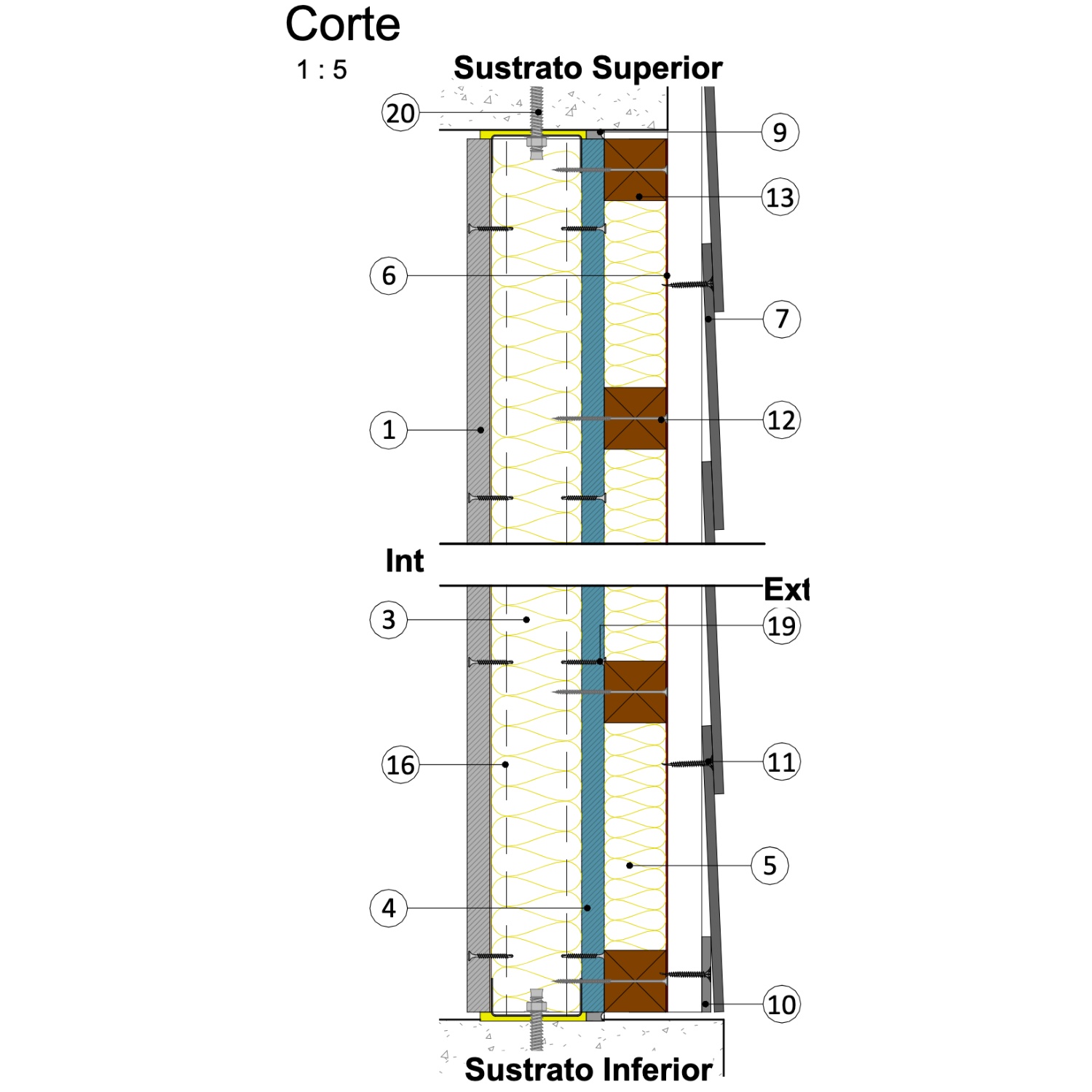

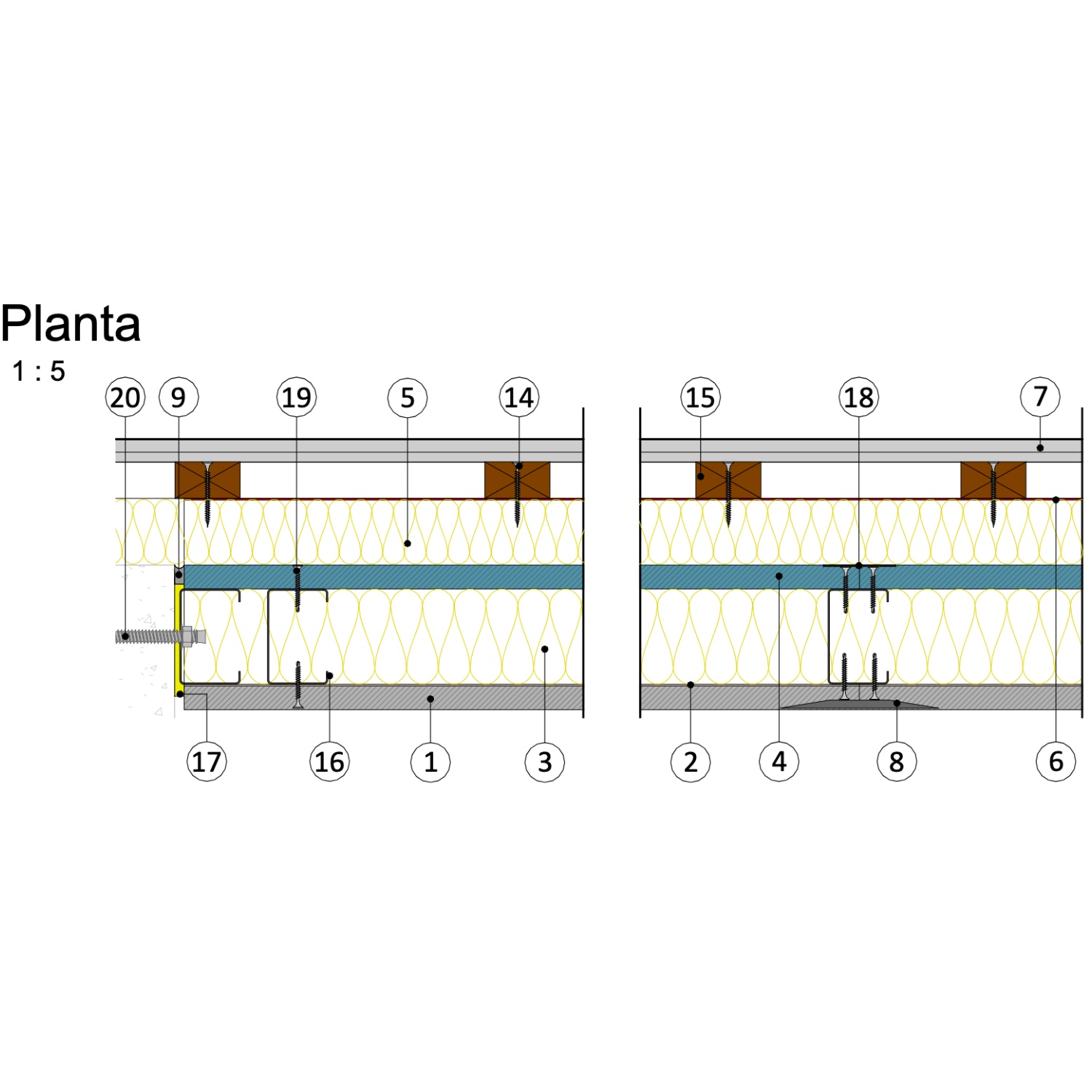

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 | Placa Volcanita® ST Borde rebajado e=15mm |
| 2 | VolcanWrap® Barrera de vapor |
| 3 | Aislante Aislanglass® R141 e=60mm |
| 4 | Placa Volcoglass® X e=15mm |
| 5 | Aislante Aislanglass® R94 e=40mm |
| 6 | VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar) |
| 8 | Solución Junta Invisible Junta Pro®: (Cinta de papel microperforado + Masilla Lista) (Cinta de Fibra de Vidrio + Masilla Base ) |
| 9 | VolcánSello® Híbrido |
| 10 | Liston de inicio de Fibrocemento o Siding |
| 11 | Tornillo para Volcanboard® #10x1 1/4", cabeza avellanante, punta espada, rosca Hi Lo |
| 12 | tornillo cabeza trompeta CRS Zincado Punta fina 8x3'' |
| 13 | Listoneado de pino cepillado 2"x2" (41x41mm) @40cm |
| 14 | Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1⅝ |
| 15 | Listoneado de pino cepillado 2"x1" (41x19mm) |
| 16 | Composición Estructural Volcometal®: Canal de acero galvanizado (superior e inferior) 62x25x0,85mm. Montante de acero galvanizado 60x38x8x0,85mm |
| 17 | Banda acústica Sonoglass® a= 75mm. e=40mm en todo el perímetro. |
| 18 | Solución Junta Invisible unión de placas Volcoglass® X: Weber® Pasta pro + Weber® Cinta unión |
| 19 | Tornillo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina |
| 20 | Perno de Anclaje a definir por cálculo |
