EX90-SCV13
Muro Perimetral
F90
Certificado Fuego No aplica
130
Espesor
Acero Galvanizado
Estructura
e=0,85mm
Montantes
3,8
Altura Máxima
60cm Distancia Montantes
56 Ra (dB)
Resistencia Acústica
212
Resistencia Térmica
44,96
Huella Hídrica
14,5
Huella Carbono
A.2.3.120.9 Codificación MINVU
Fuego
Dimensiones
Acústica
Térmico
Descripción Solución Constructiva Volcán

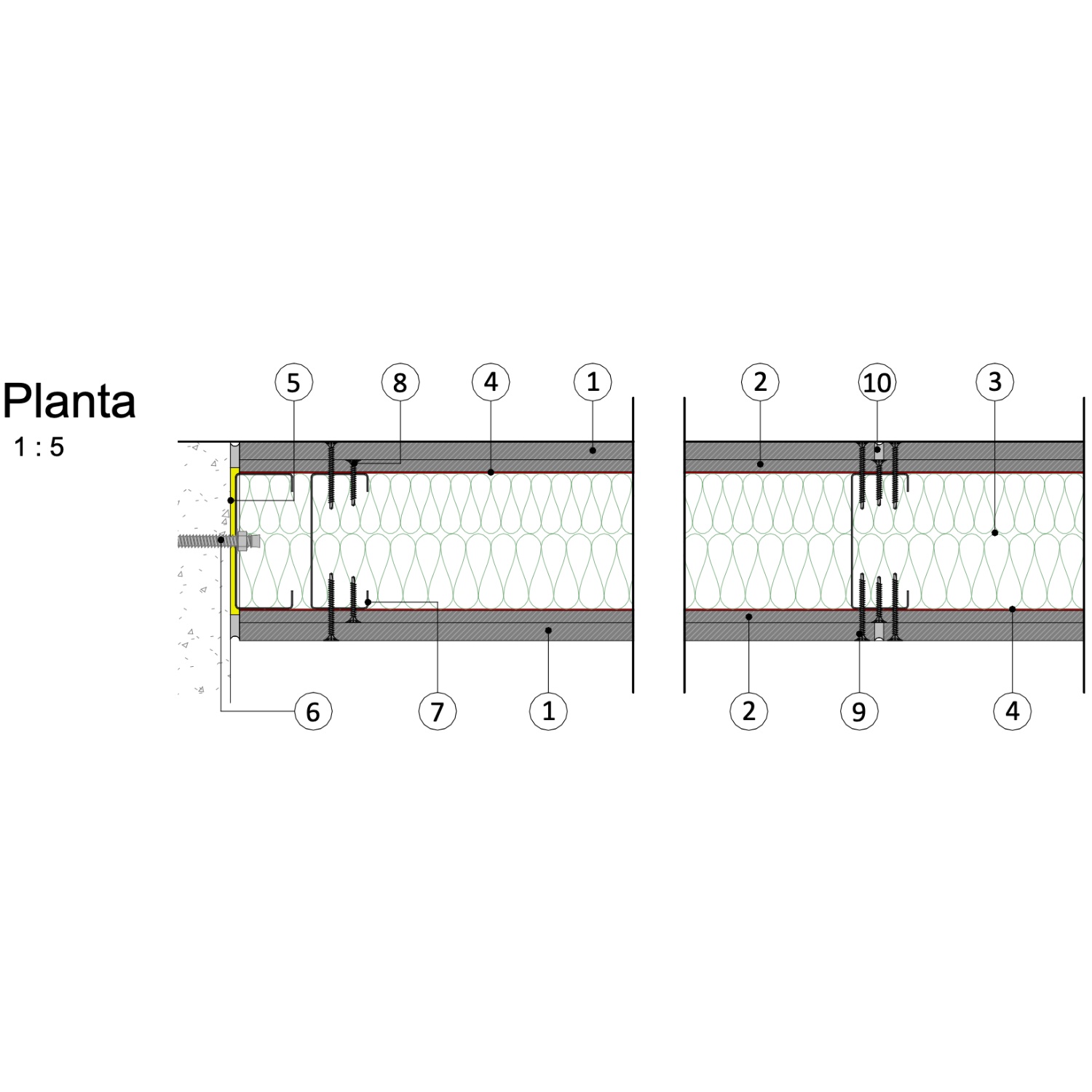

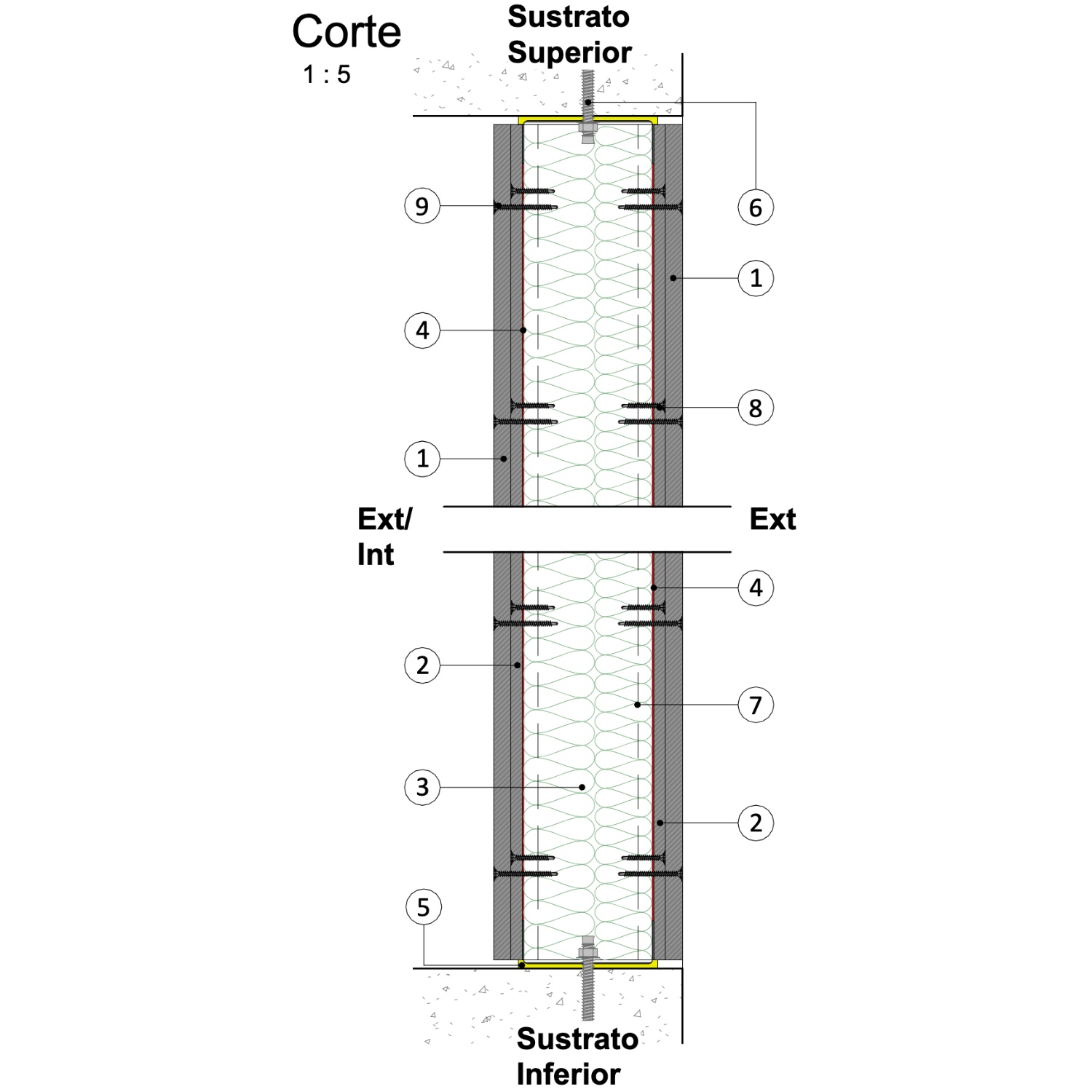

| N° | Descripción |
|---|---|
| 1 | Placa de Fibrocemento Volcanboard® Estructural e=12mm |
| 2 | Placa de Fibrocemento Volcanboard® Estructural e=8mm |
| 3 | Aislante Aislan® Colchoneta libre R94 e=40mm + R122 e=50mm |
| 4 | VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar) |
| 5 | Banda acústica Sonoglass® a= 100mm. e=40mm en todo el perímetro. |
| 6 | Perno de Anclaje a definir por cálculo |
| 7 | Composición Estructural Volcometal® (o similiar): Canal de acero galvanizado (superior e inferior) 92x30x0,85mm. Montante de acero galvanizado 90x38x12x0,85mm |
| 8 | Tornillo para Volcanboard® #7x1 ¼ cabeza avellanante punta broca, rosca Hi Lo |
| 9 | Tornillo para Volcanboard® #7x1 ¾ cabeza avellanante punta broca, rosca Hi Lo |
| 10 | VolcánSello® Híbrido |
