EX90-SCV14
Muro Perimetral
F90
Certificado Fuego No aplica
145
Espesor
Acero Galvanizado
Estructura
e=0,85mm
Montantes
4,2
Altura Máxima
40cm Distancia Montantes
43 Ra (dB)
Resistencia Acústica
212
Resistencia Térmica
32,6
Huella Hídrica
9,84
Huella Carbono
A.2.3.120.99 Codificación MINVU
Fuego
Dimensiones
Acústica
Térmico

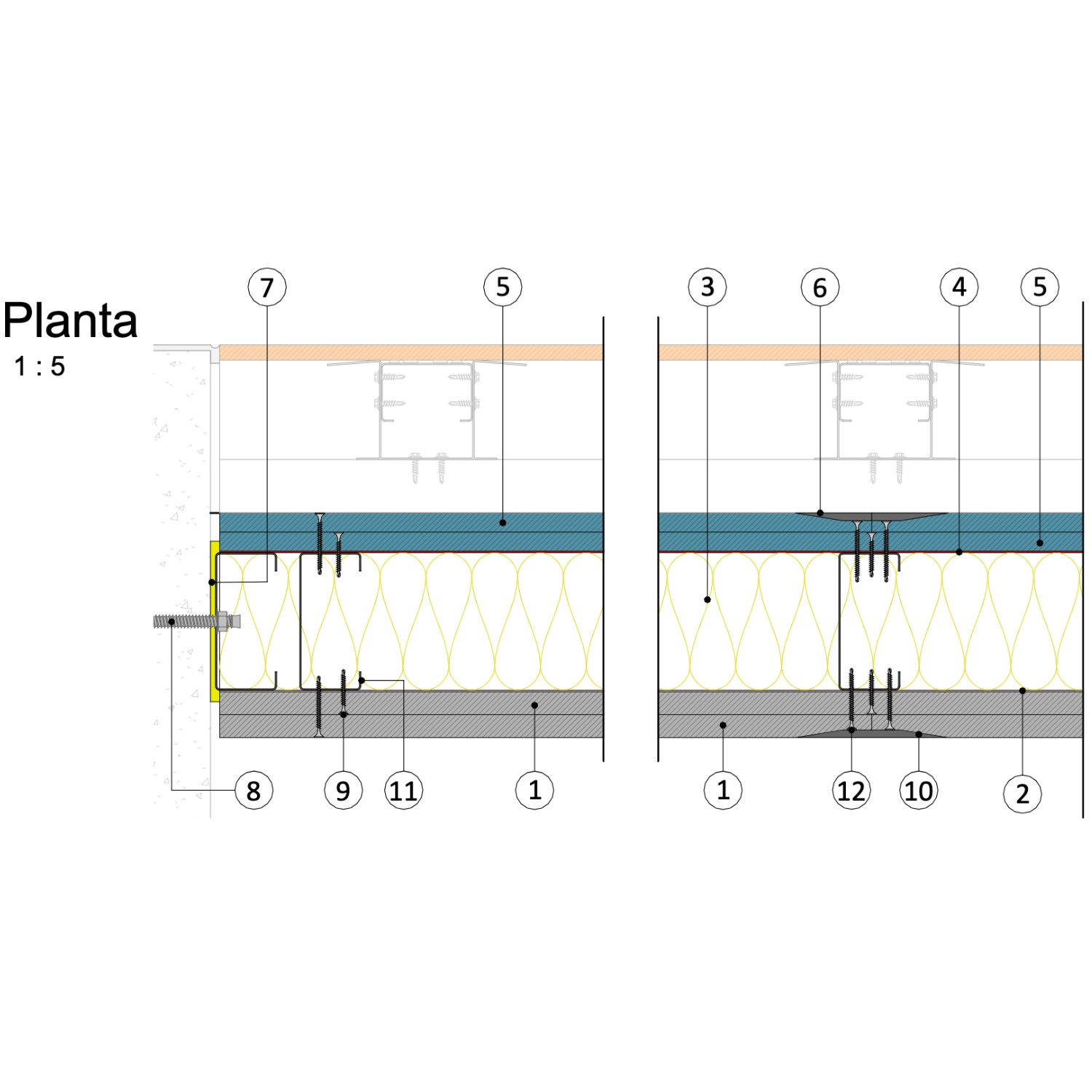

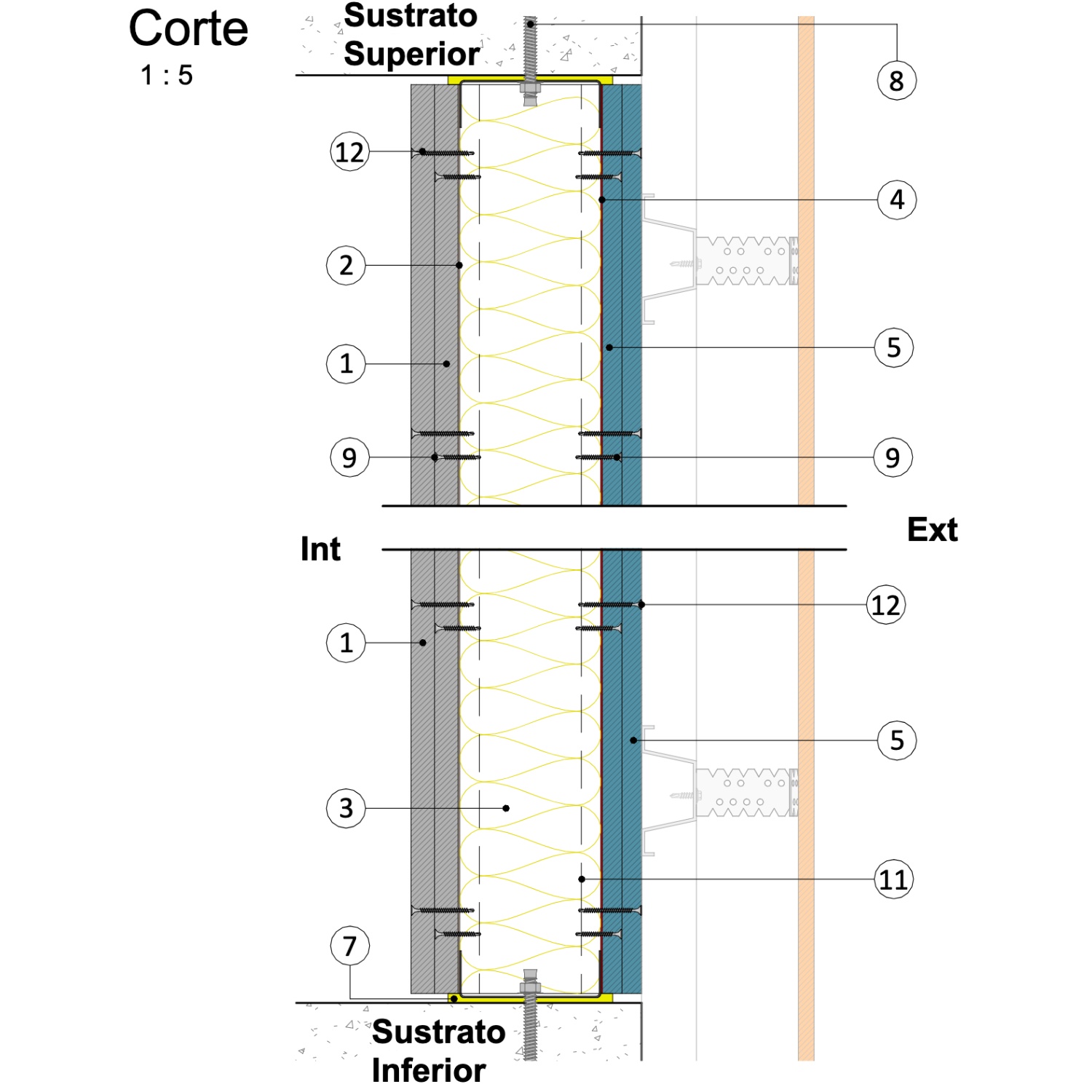

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 | Placa Volcanita® ST Borde rebajado e=15mm |
| 2 | VolcanWrap® Barrera de vapor |
| 3 | Aislante Aislanglass® Rollo papel una cara R212 e=90mm. Alternativa: Aislanglass® Rollo libre R212 e=90mm + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior) |
| 4 | VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar) |
| 5 | Placa Volcoglass® X e=12,5mm |
| 6 | Solución Junta Invisible unión de placas Volcoglass® X: Weber® Pasta pro + Weber® Cinta unión |
| 7 | Banda acústica Sonoglass® a= 100mm. e=40mm en todo el perímetro. |
| 8 | Perno de Anclaje a definir por cálculo |
| 9 | Tornillo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina |
| 10 | Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base) |
| 11 | Composición Estructural Volcometal® (o similar): Canal de acero galvanizado (superior e inferior) 92x30x0,85mm. Montante de acero Galvanizado 90x38x12x0,85mm |
| 12 | Tornillo para Volcanita® #6x1 5/8”, cabeza de trompeta, punta broca, rosca fina |
