I30-SCV13
Tabique Volcopanel HC
Madera Celdas Hexagonales
F30
Certificado Fuego 509.101
Cod. MINVU Fuego No incluido
60
Espesor SCV (mm)
Madera | Acero Galvanizado
Estructura
Madera + Celdas Hexagonales +Bastidor Fe Galv 32x38x6x0,5mm
Montantes
2,4
Altura Máxima (m)
No aplica Distancia Montantes (cm)
27 [dB]
Resistencia Acústica
Cod. MINVU Acústico
0
Huella Hídrica
(m3/m2)
0
Huella Carbono
(Kg CO2 Eq./m2)
0
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico
Descripción Solución Constructiva Volcán

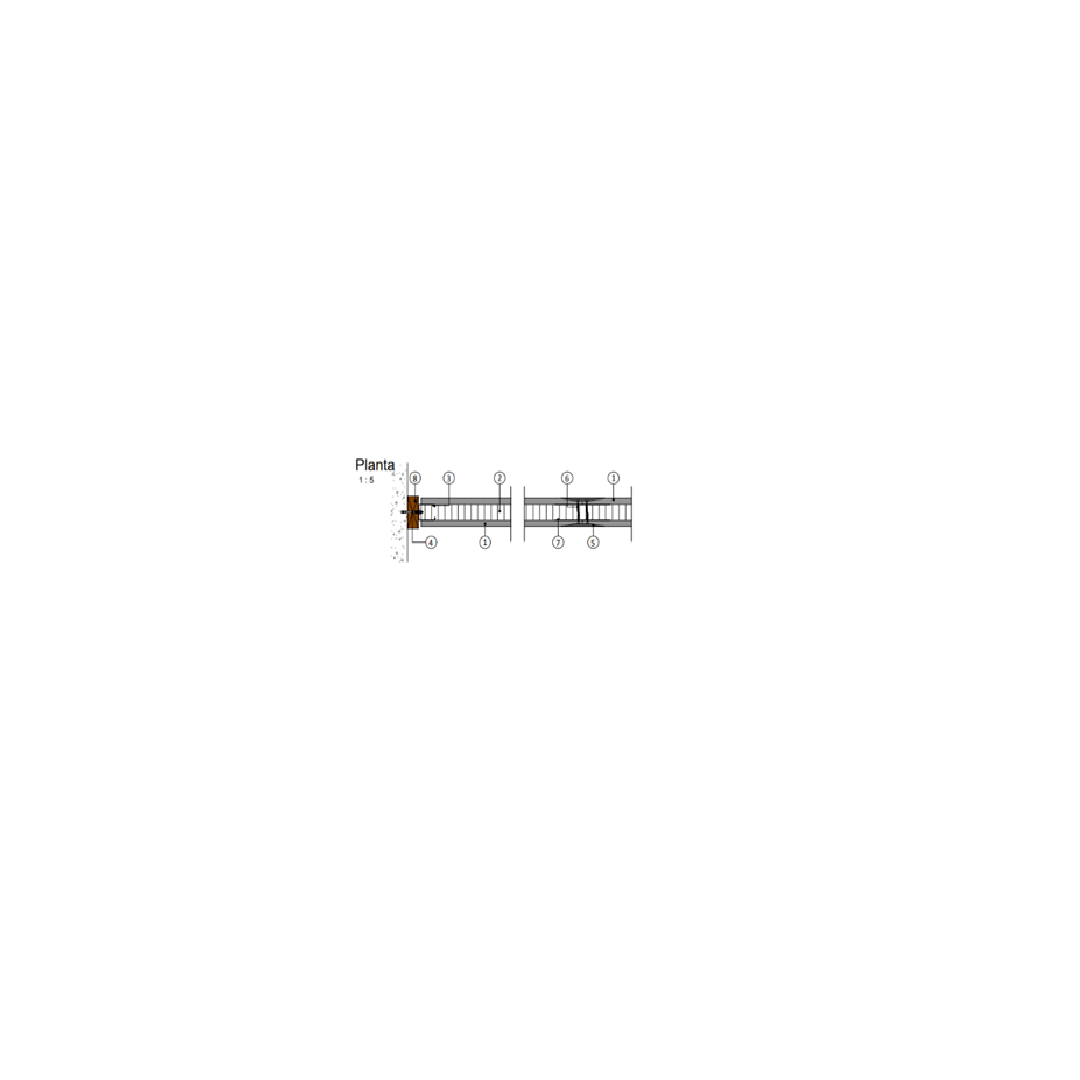

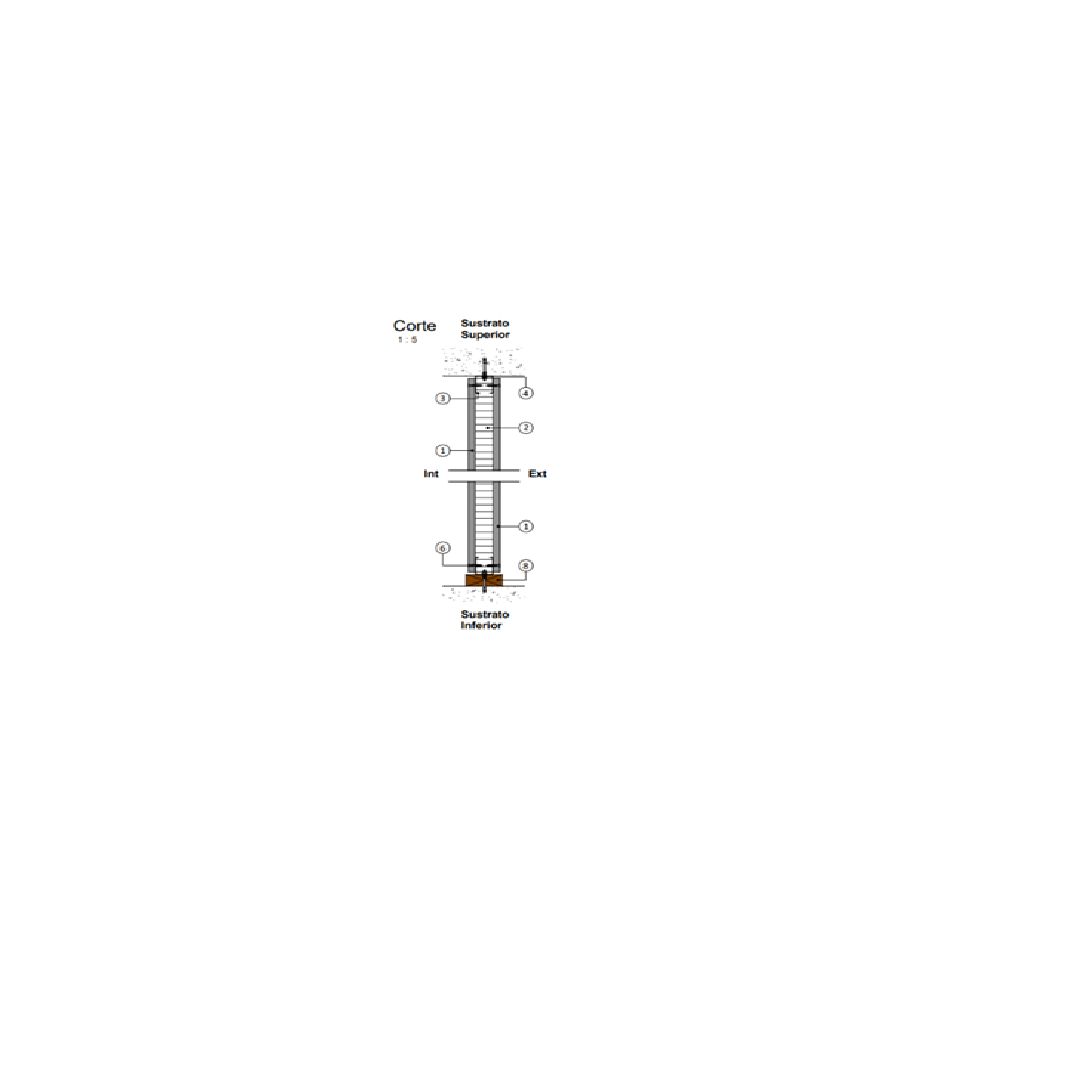

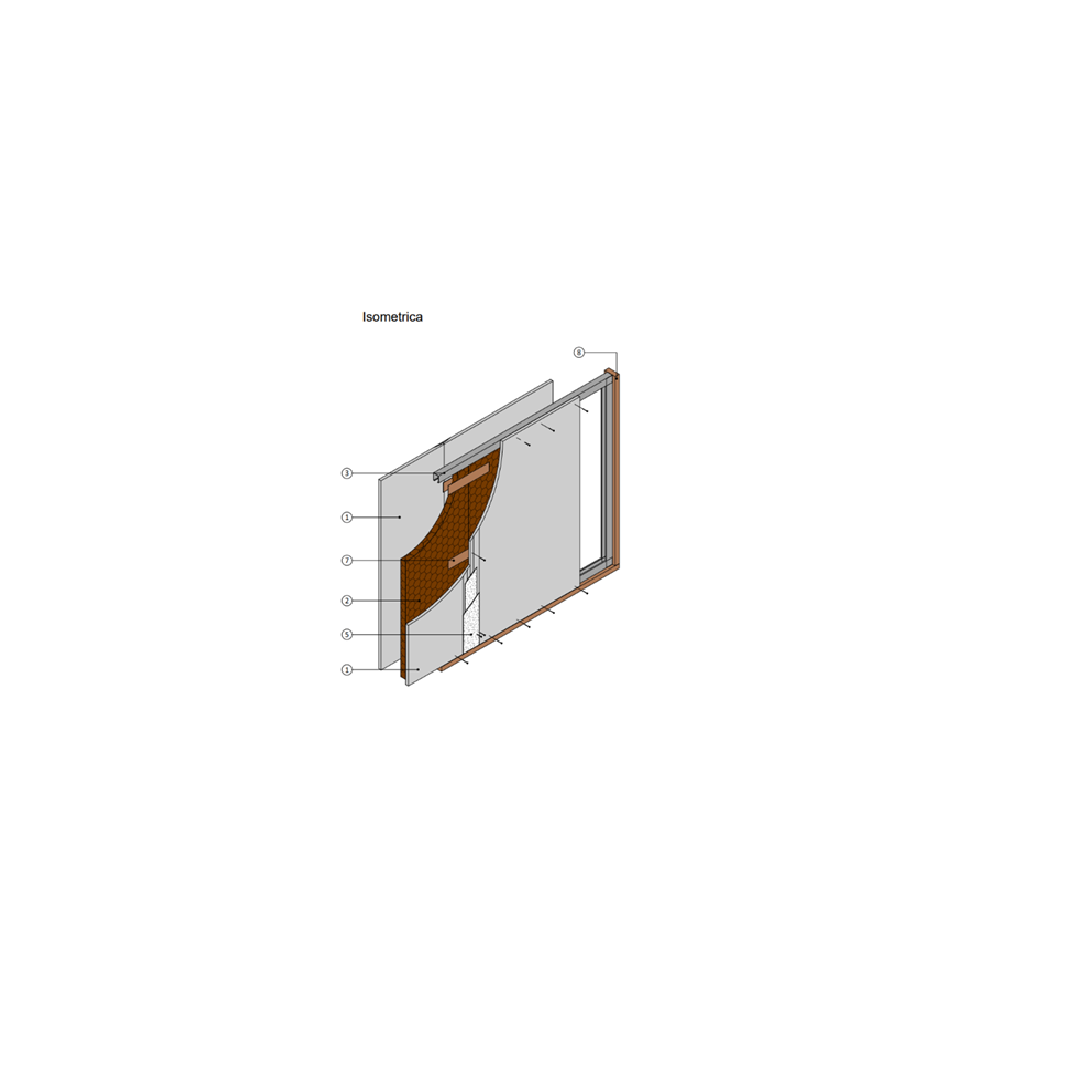

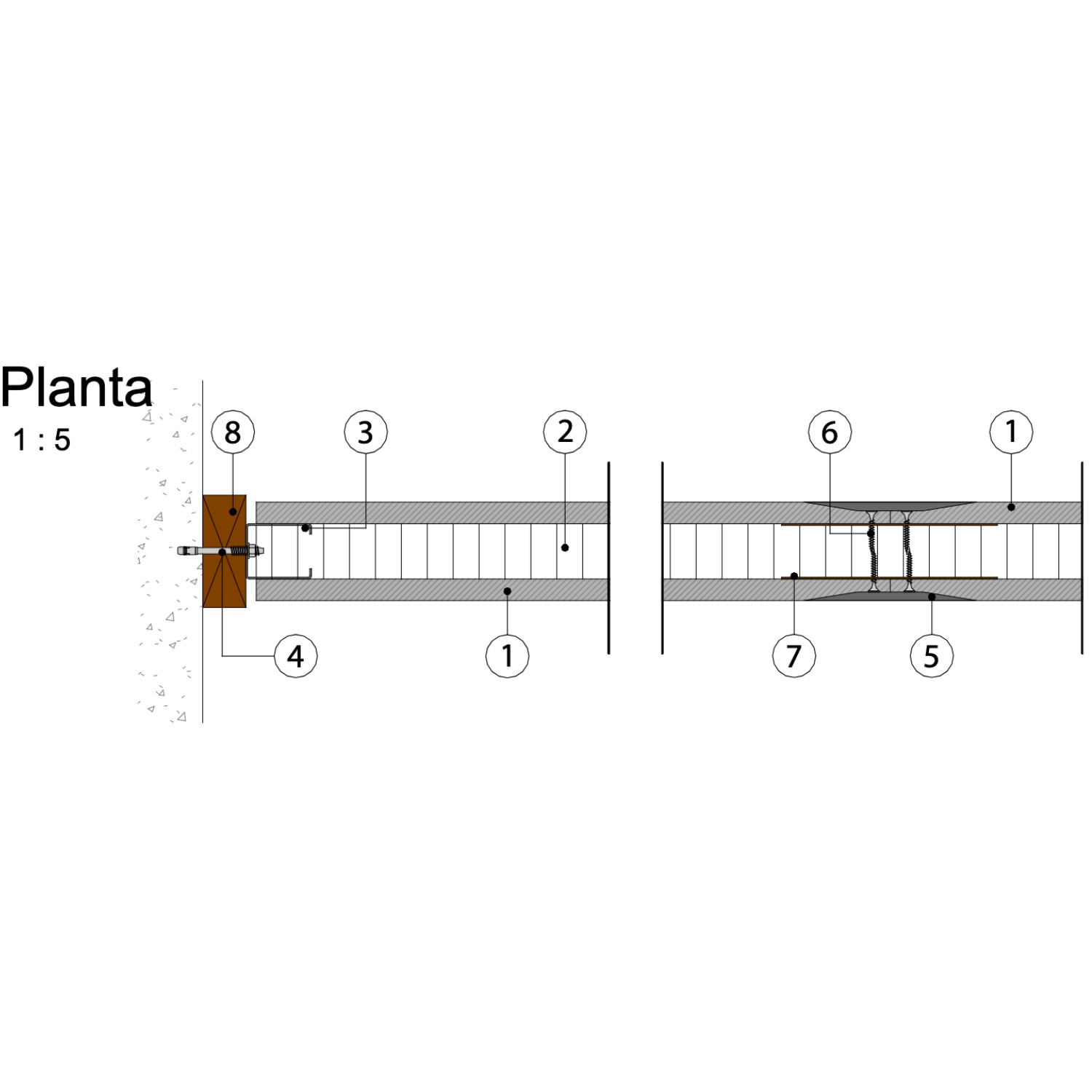

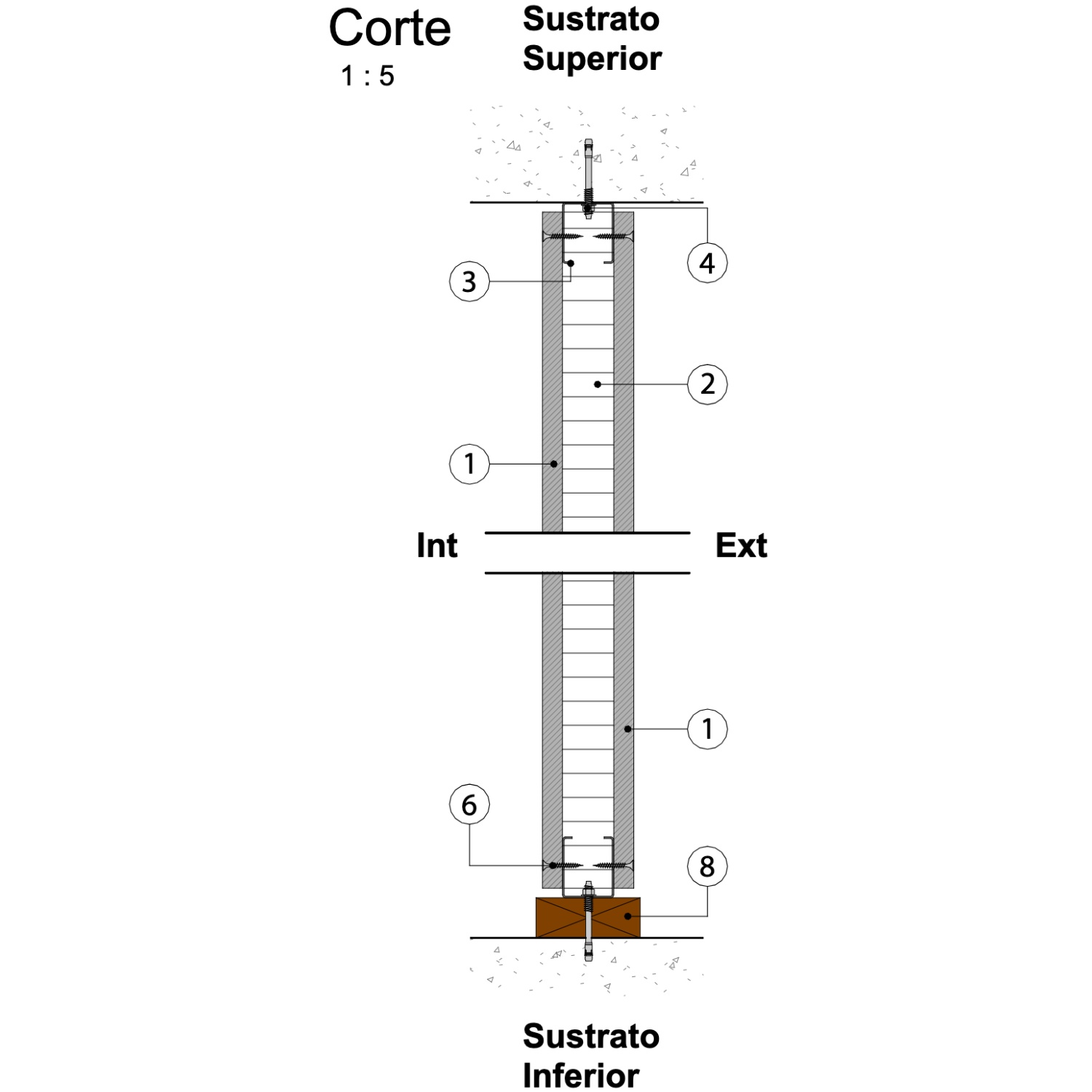

| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita ST borde rebajado e=12,5mm
|
| 2 |
Madera + Celdas hexagonales
|
| 3 |
Bastidor Acero Galvanizado 32x38x6x0,5mm
|
| 4 |
Perno de expansión 1 5/8"
|
| 5 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 6 |
Tornillo para Volcanita #6x1", cabeza de trompeta, punta fina, rosca fina
|
| 7 |
Clavijas
|
| 8 |
Bastidor de madera de 65x25mm en todo el perimetro
|
