IN30-SCV15
Tabique Interior
Seco Seco
F30
Certificado Fuego 1.967.387
Cod. MINVU Fuego A.2.3.30.188
68
Espesor SCV (mm)
Acero Galvanizado
Estructura
38 mm. e=0,5mm
Montantes
2,8
Altura Máxima (m)
60cm Distancia Montantes (cm)
39 [dB]
Resistencia Acústica
Cod. MINVU Acústico
11,22
Huella Hídrica
(m3/m2)
4,44
Huella Carbono
(Kg CO2 Eq./m2)
94
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

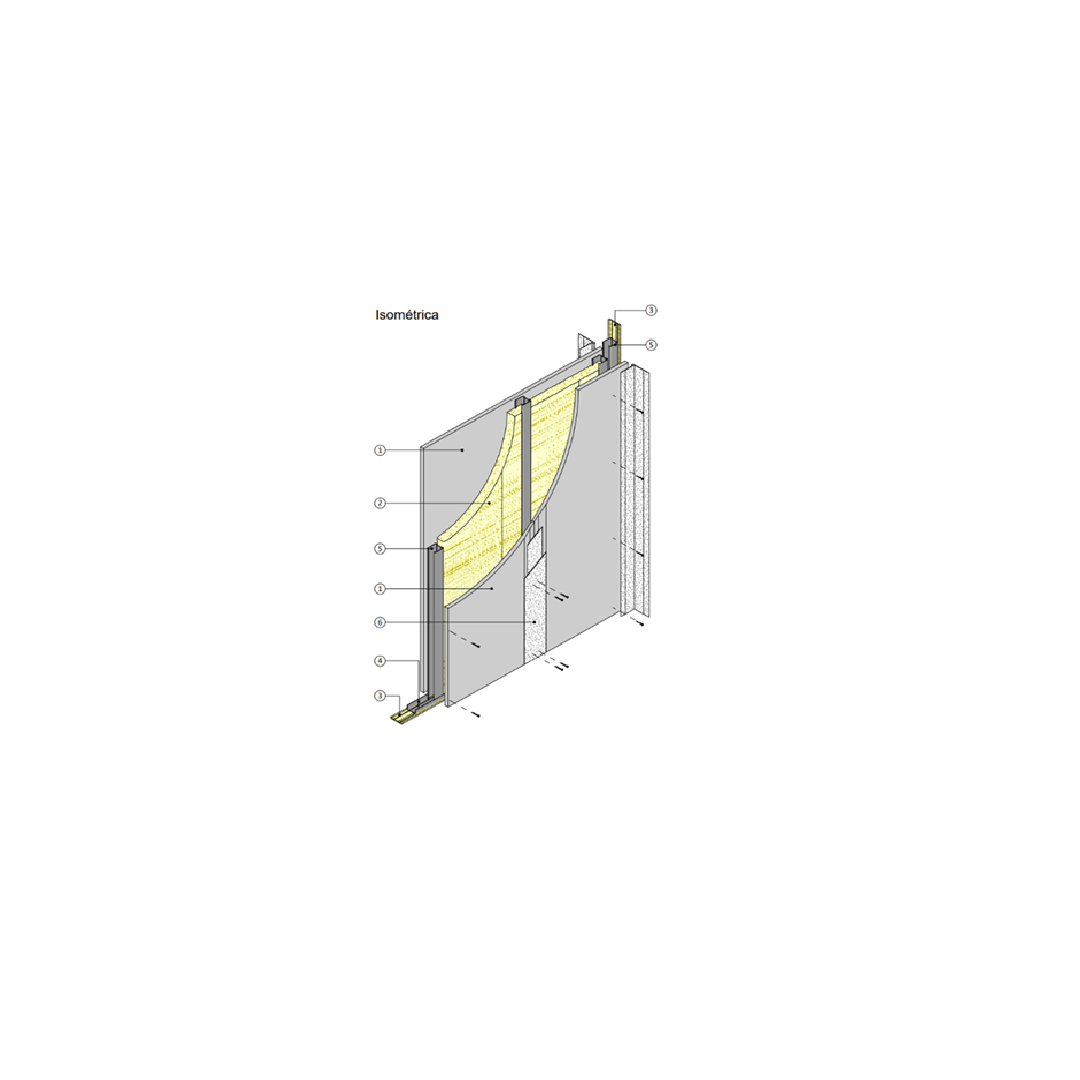

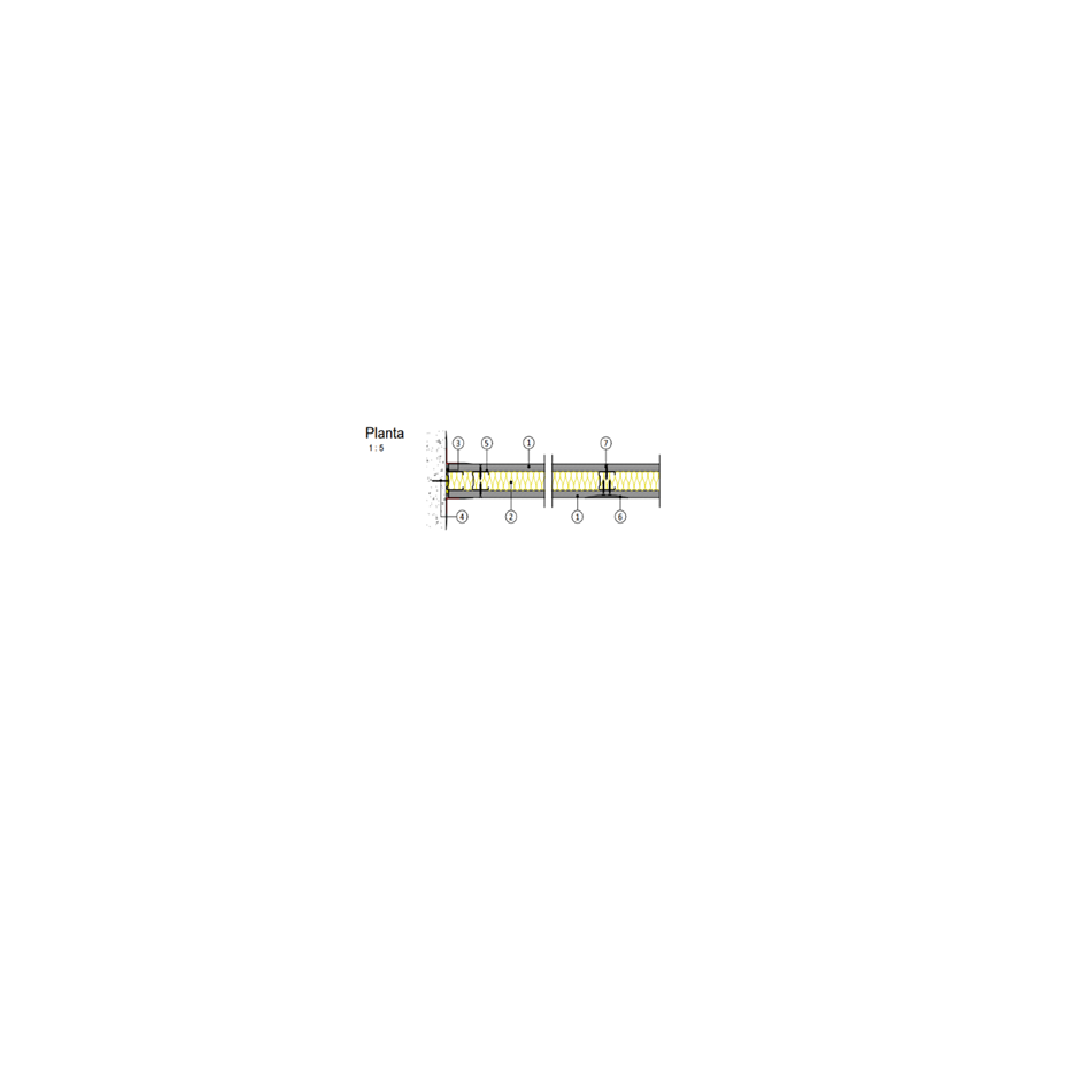

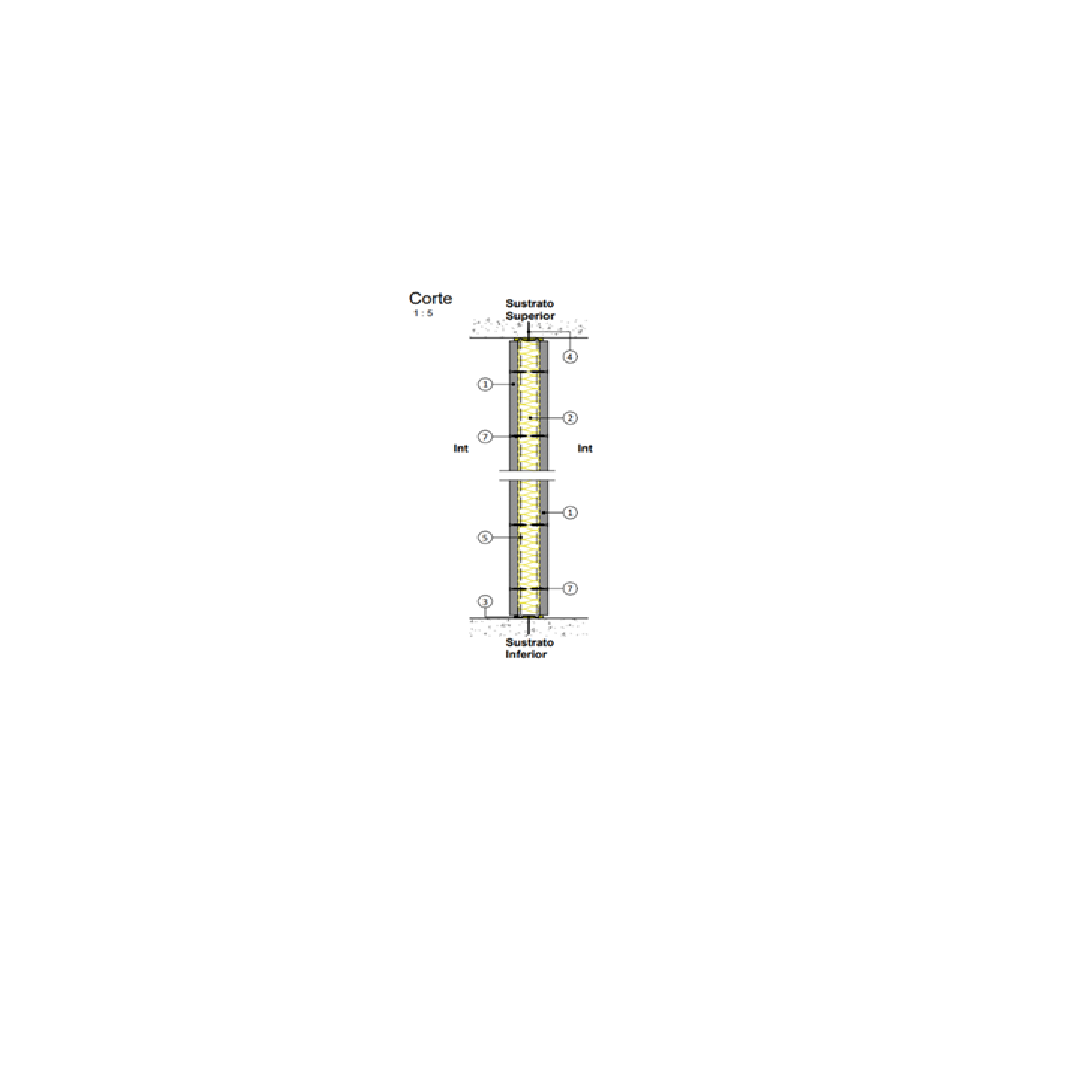

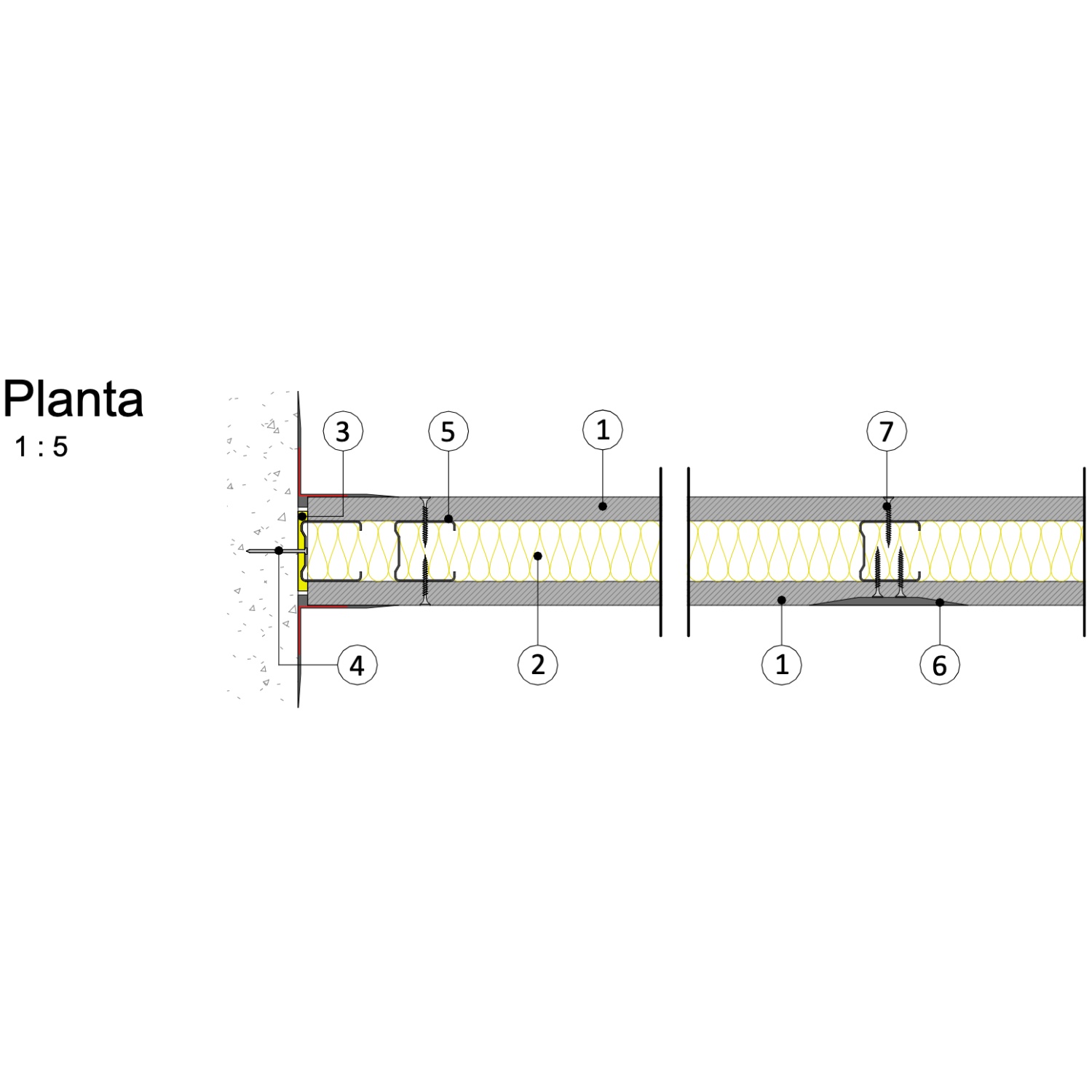

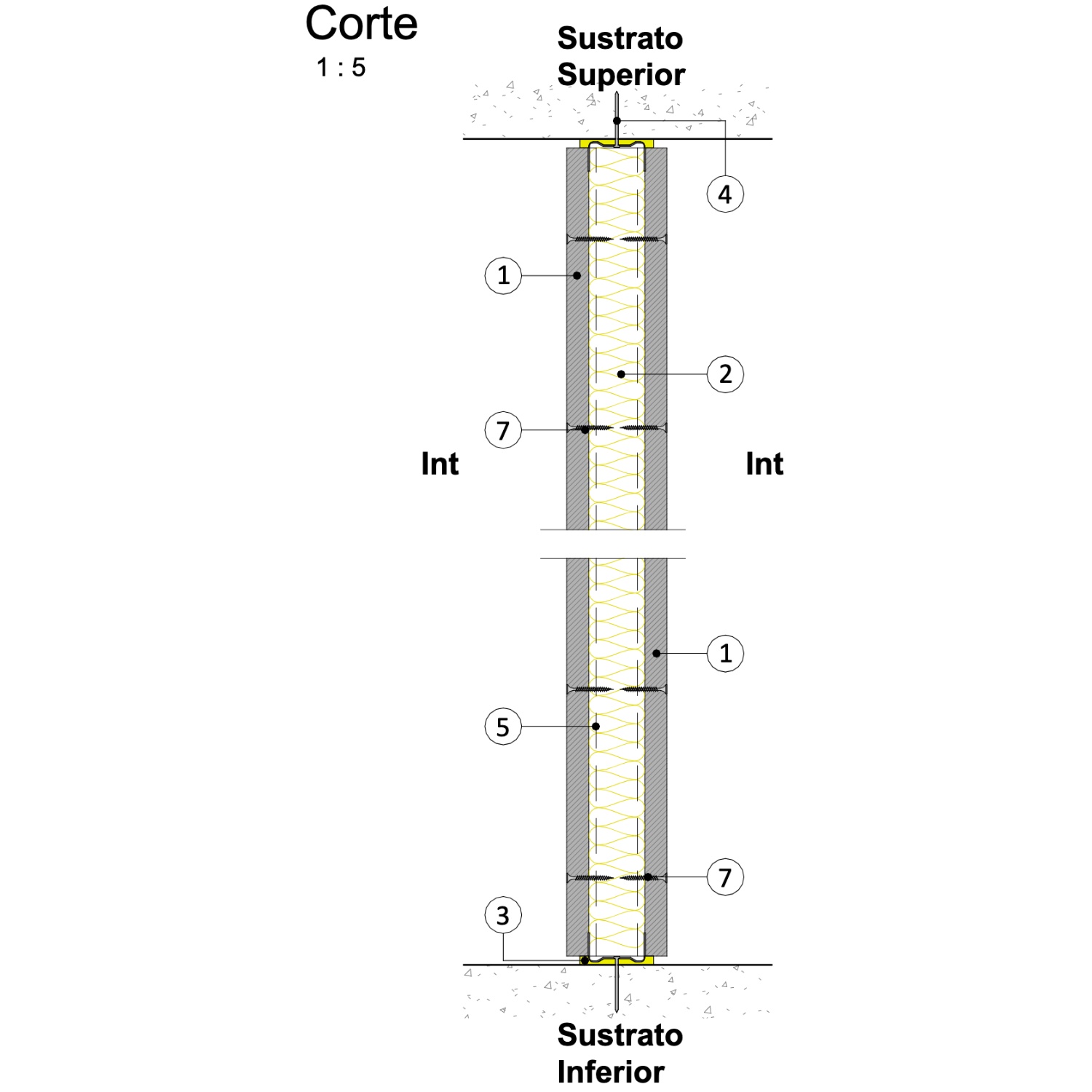

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita ST borde rebajado e=15mm
|
| 2 |
Aislante Aislanglass R94 e=40mm
|
| 3 |
Banda acústica Sonoglass a= 50mm. e=40mm en todo el perímetro
|
| 4 |
Clavo de impacto 1" cada 50cm
|
| 5 |
Composición Estructural Volcometal (o similar): Canal de acero galvanizado (superior e inferior) 39x20x0,5mm. Montante de acero galvanizado 38x38x5x0,5mm
|
| 6 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 7 |
Tornillo para Volcanita #6x1 1/4", cabeza de trompeta, punta fina, rosca fina
|
