IN60-SCV15
Tabique Shaft
Seco Seco
F60
Certificado Fuego No aplica
73
Espesor
Acero Galvanizado
Estructura
e=0,5mm
Montantes
2,3
Altura Máxima
40cm Distancia Montantes
39 Ra (dB)
Resistencia Acústica
94
Resistencia Térmica
13,73
Huella Hídrica
5,63
Huella Carbono
A.2.3.60.144 Codificación MINVU
Fuego
Dimensiones
Acústica
Térmico

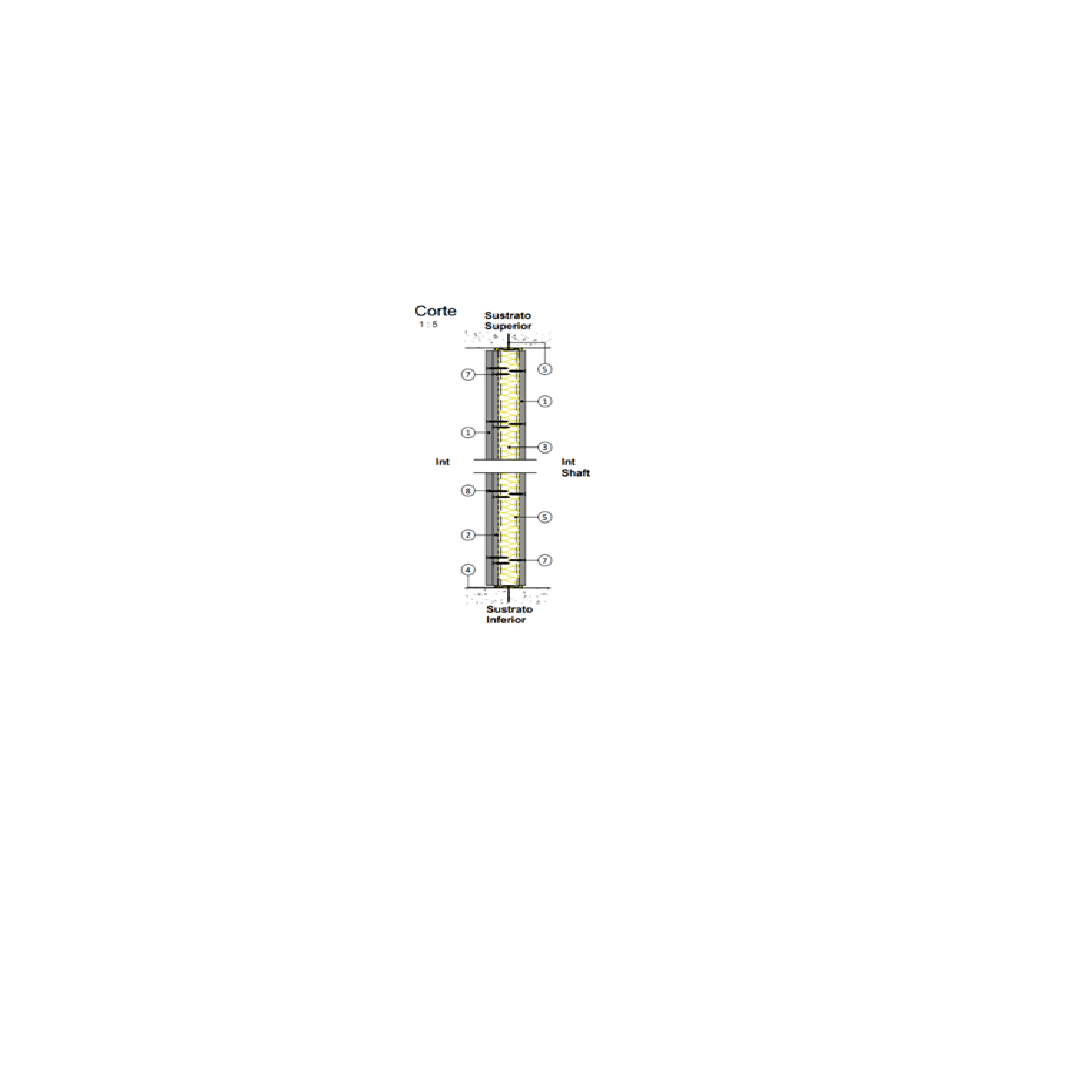

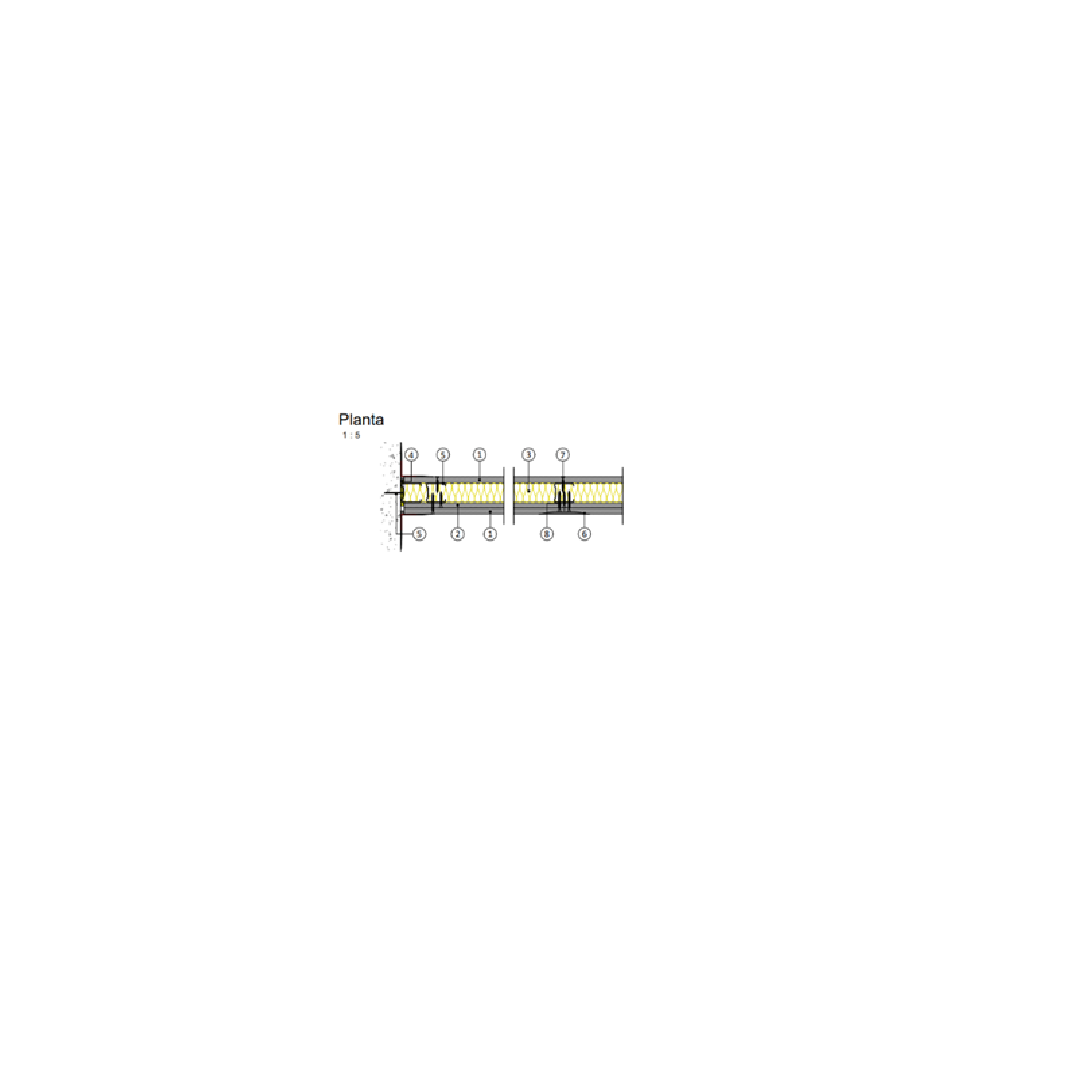

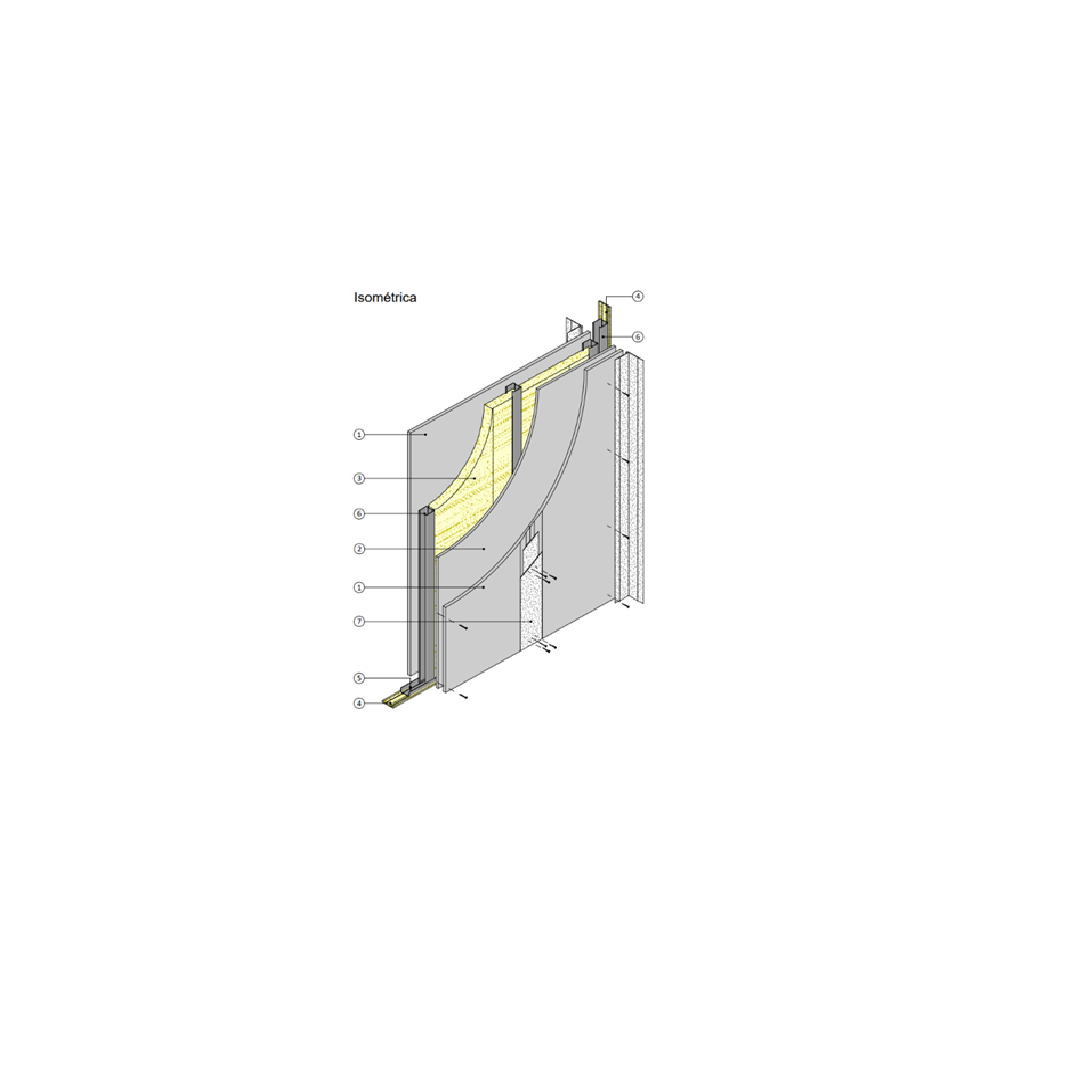

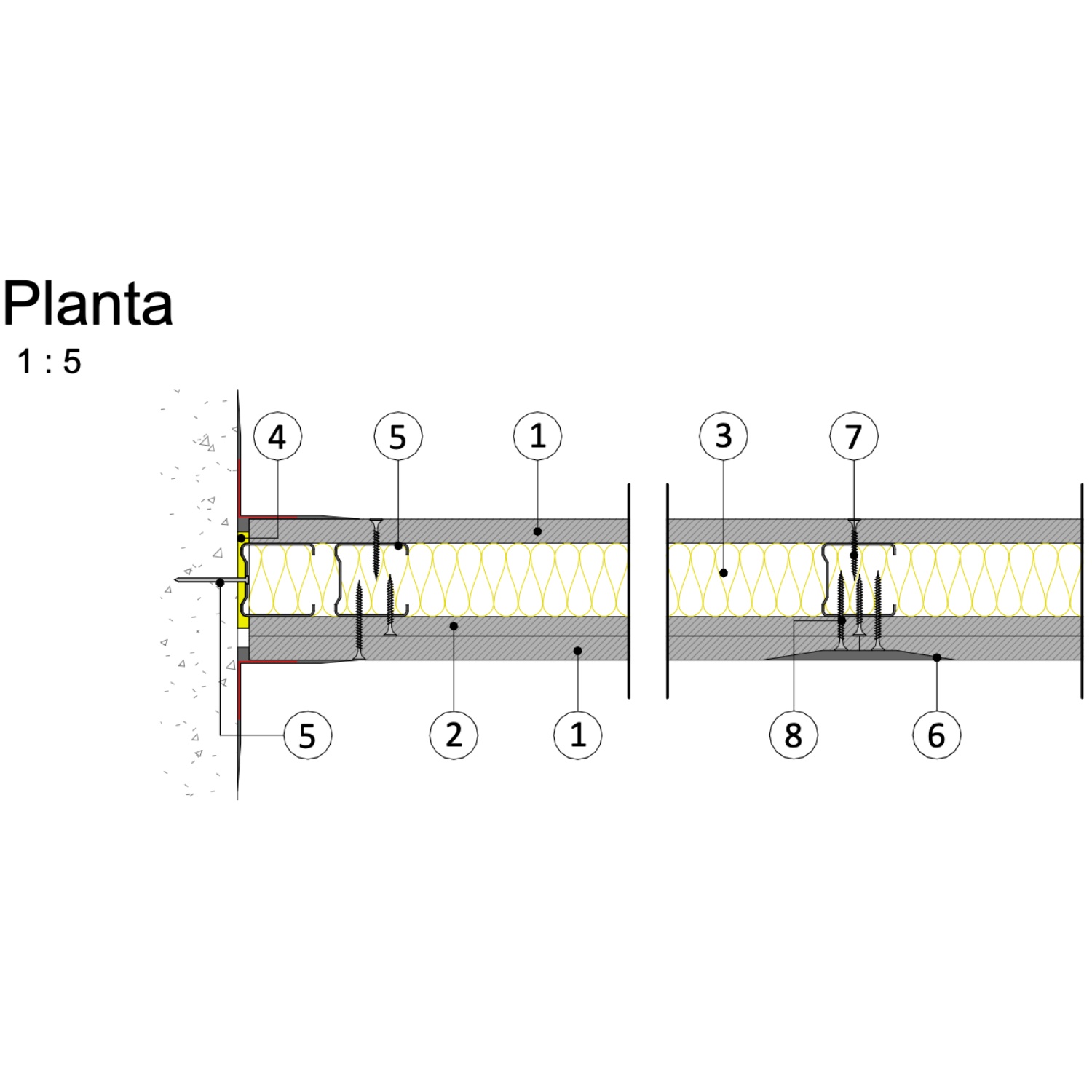

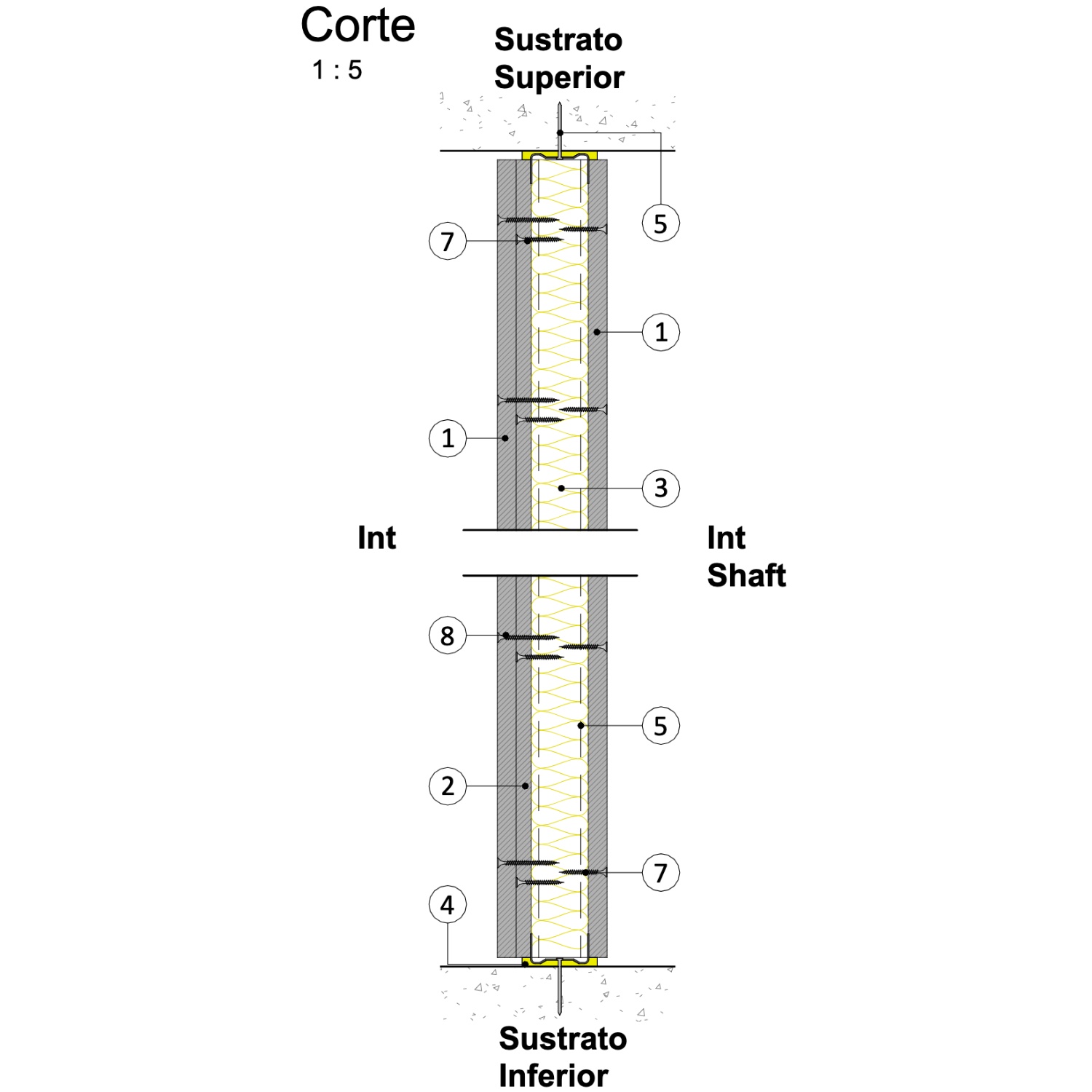

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 | Placa Volcanita® ST Borde rebajado e=12,5mm |
| 2 | Placa Volcanita® ST Borde rebajado e=10mm |
| 3 | Aislante Aislanglass® R94 e=40mm |
| 4 | Banda acústica Sonoglass® a= 50mm., e=40mm en todo el perímetro. |
| 5 | Composición Estructural Volcometal® (o similar): Canal de acero galvanizado (superior e inferior) 39x20x0,5mm. Montante de acero galvanizado 38x38x5x0,5mm |
| 6 | Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base) |
| 7 | Tornillo para Volcanita® #6x1 1/4", cabeza de trompeta, punta fina, rosca fina |
| 8 | Tornillo para Volcanita® #6x1 5/8”, cabeza de trompeta, punta fina, rosca fina |
