IN60-SCV21
Tabique Shaft
Húmedo Húmedo
F60
Certificado Fuego 906,26900000000001
Cod. MINVU Fuego No incluido
73
Espesor SCV (mm)
Acero Galvanizado
Estructura
38 mm. e=0,5mm
Montantes
1,9
Altura Máxima (m)
40cm Distancia Montantes (cm)
38 [dB]
Resistencia Acústica
Cod. MINVU Acústico
15,69
Huella Hídrica
(m3/m2)
6,91
Huella Carbono
(Kg CO2 Eq./m2)
94
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

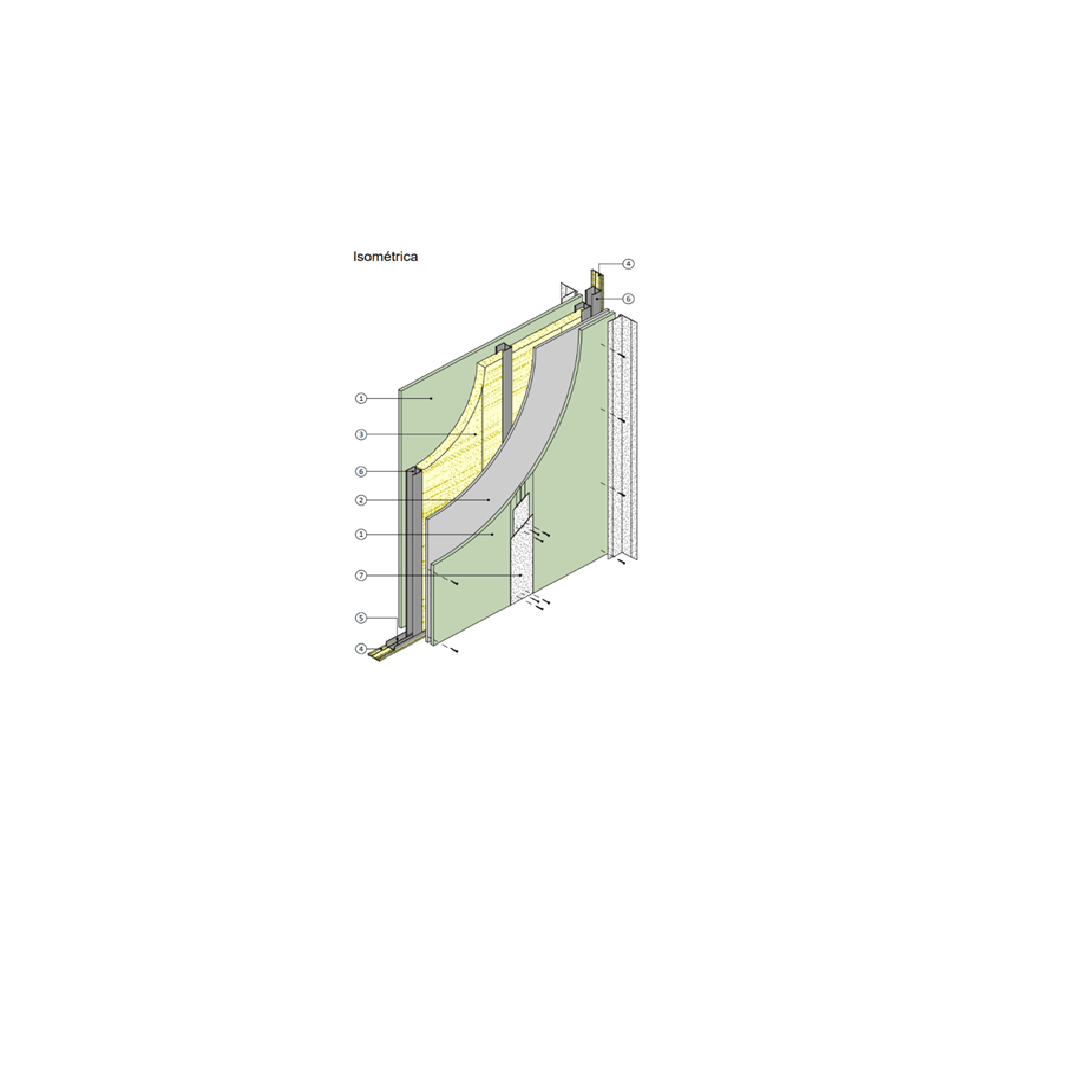

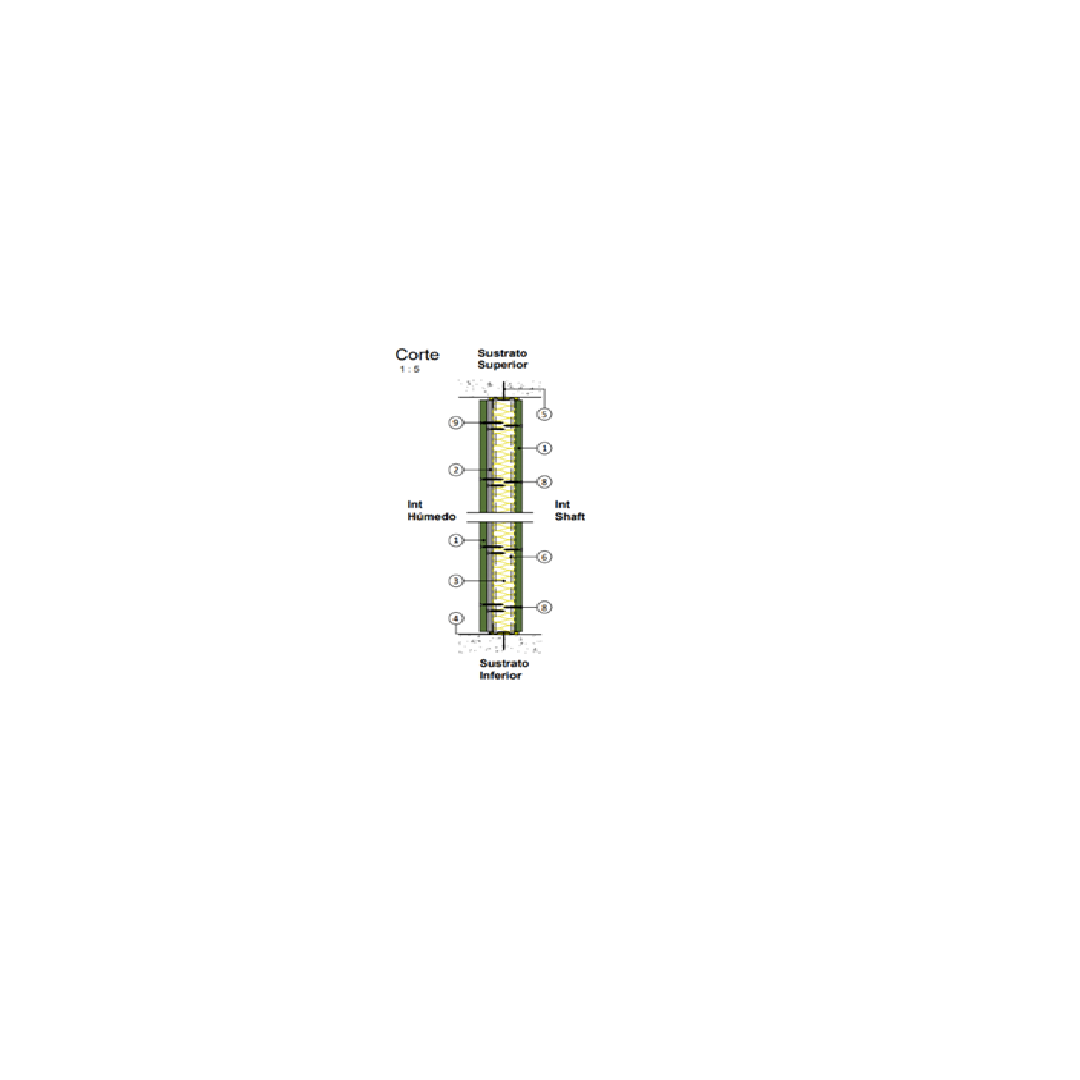

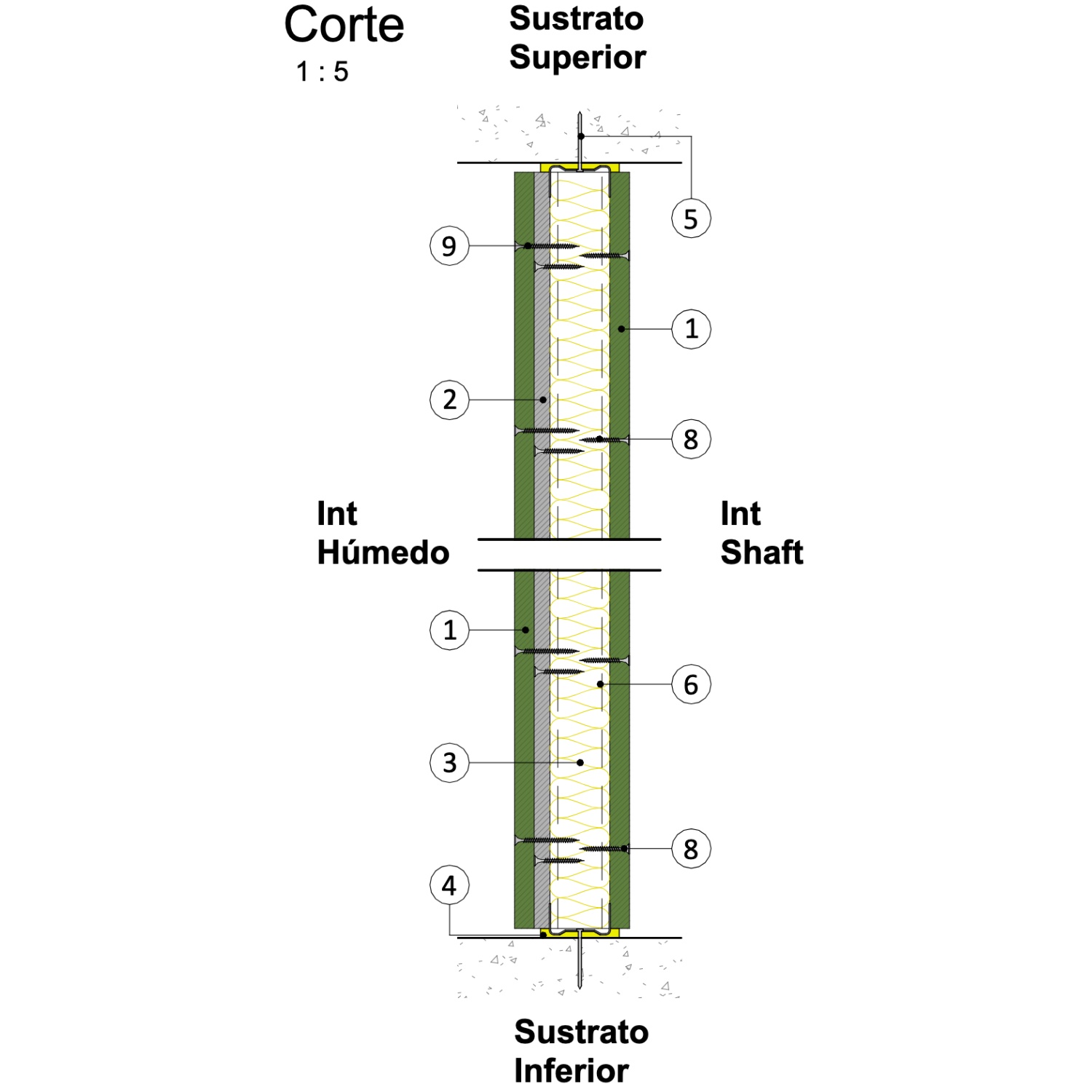

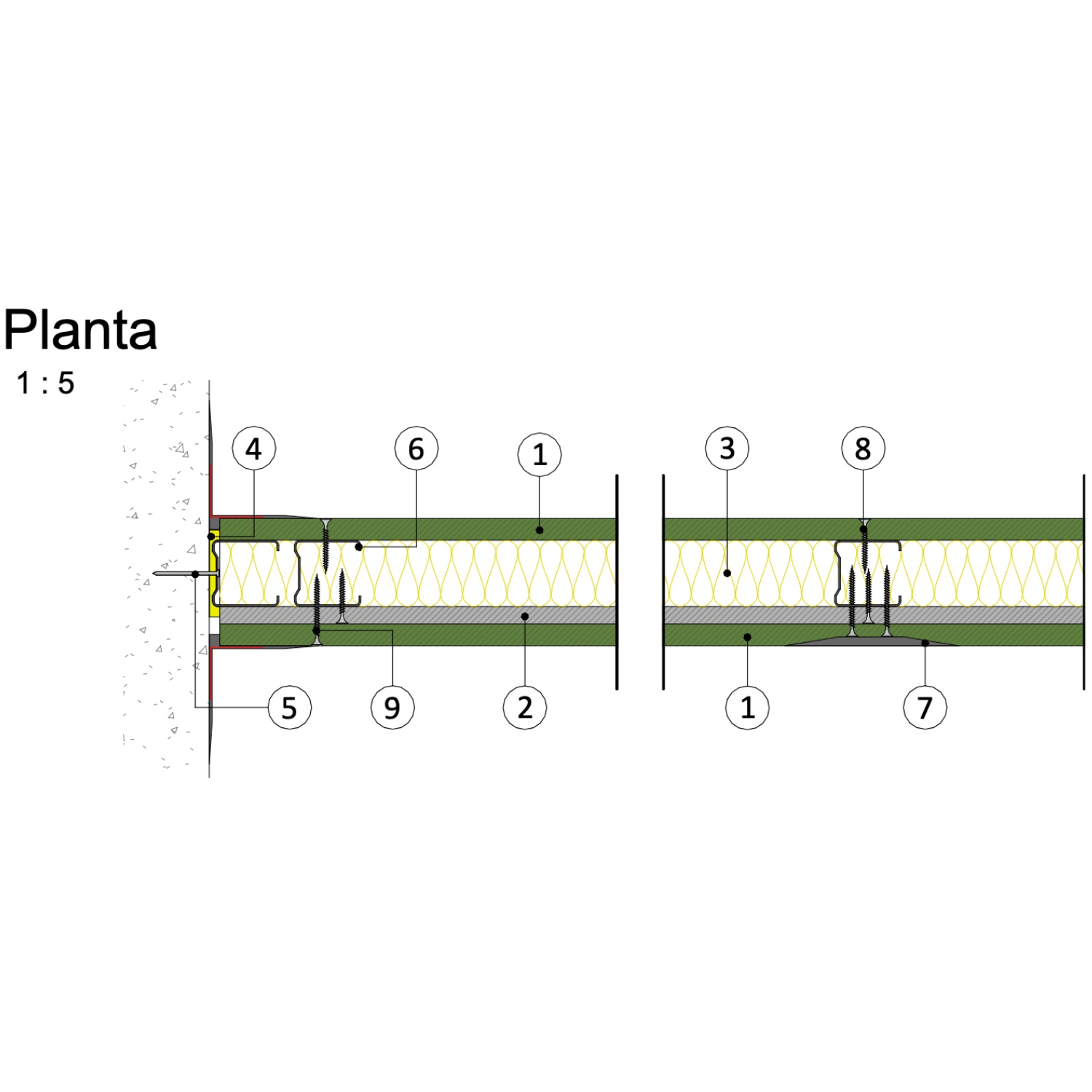

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 | |
| 2 |
Placa Volcanita ST borde rebajado e=10mm
|
| 3 |
Aislante Aislanglass R94 e=40mm
|
| 4 |
Banda acústica Sonoglass a= 50mm. e=40mm en todo el perímetro
|
| 5 |
Clavo de impacto 1" cada 50cm
|
| 6 |
Composición Estructural Volcometal (o similar): Canal de acero galvanizado (superior e inferior) 39x20x0,5mm. Montante de acero galvanizado 38x38x5x0,5mm
|
| 7 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 8 |
Tornillo para Volcanita #6x1 1/4", cabeza de trompeta, punta fina, rosca fina
|
| 9 |
Tornillo para Volcanita #6x1 5/8”, cabeza de trompeta, punta fina, rosca fina
|
