IN60-SCV28
Tabique Triple Placa
Aplicación Cerchas
F60
Certificado Fuego 866.087
Cod. MINVU Fuego No incluido
40
Espesor SCV (mm)
Madera
Estructura
Entre Cerchas, pegadas entre sí con adhesivo Volcafix
Montantes
2,4
Altura Máxima (m)
No aplica Distancia Montantes (cm)
36 [dB]
Resistencia Acústica
Cod. MINVU Acústico
10,29
Huella Hídrica
(m3/m2)
4,3
Huella Carbono
(Kg CO2 Eq./m2)
No Aplica
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

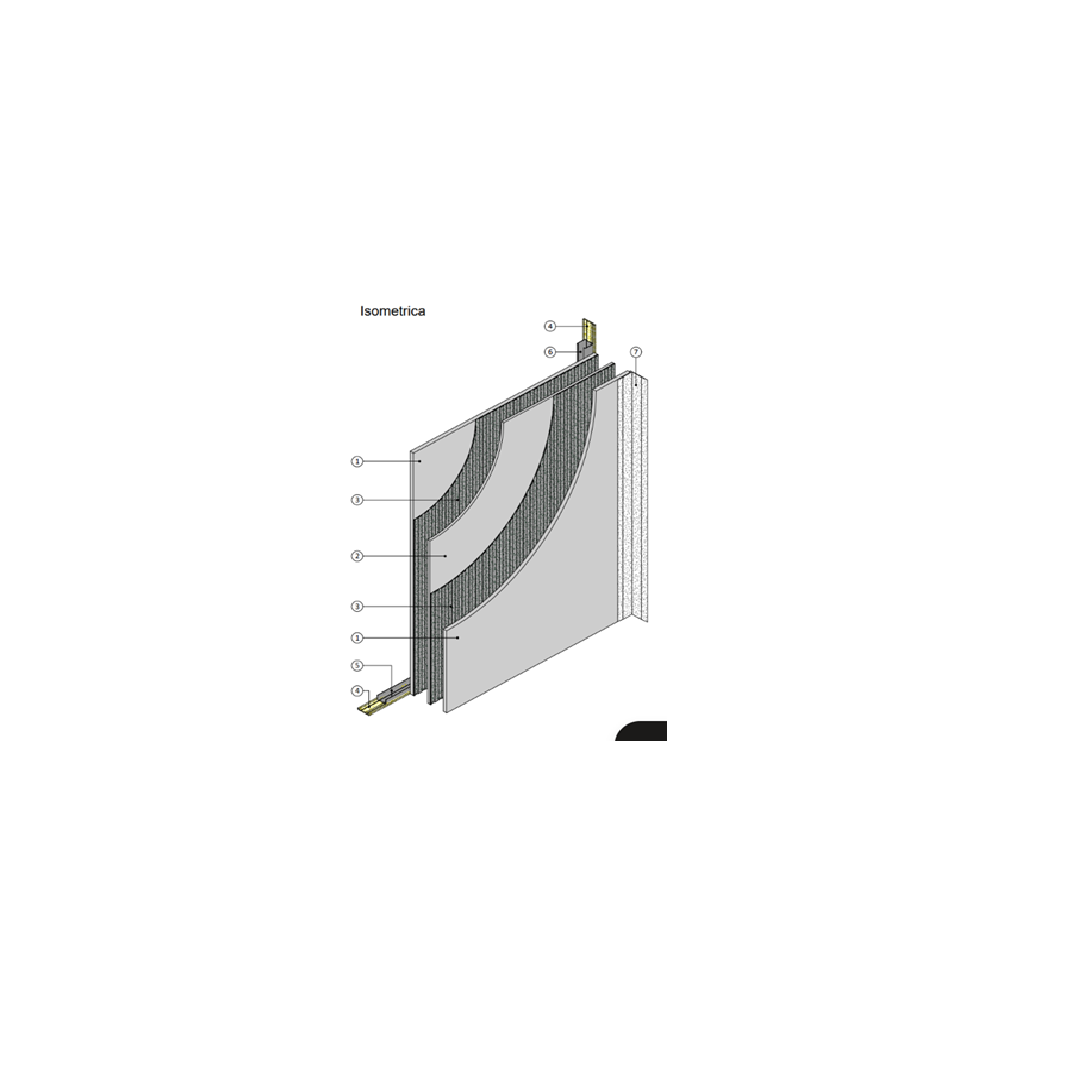

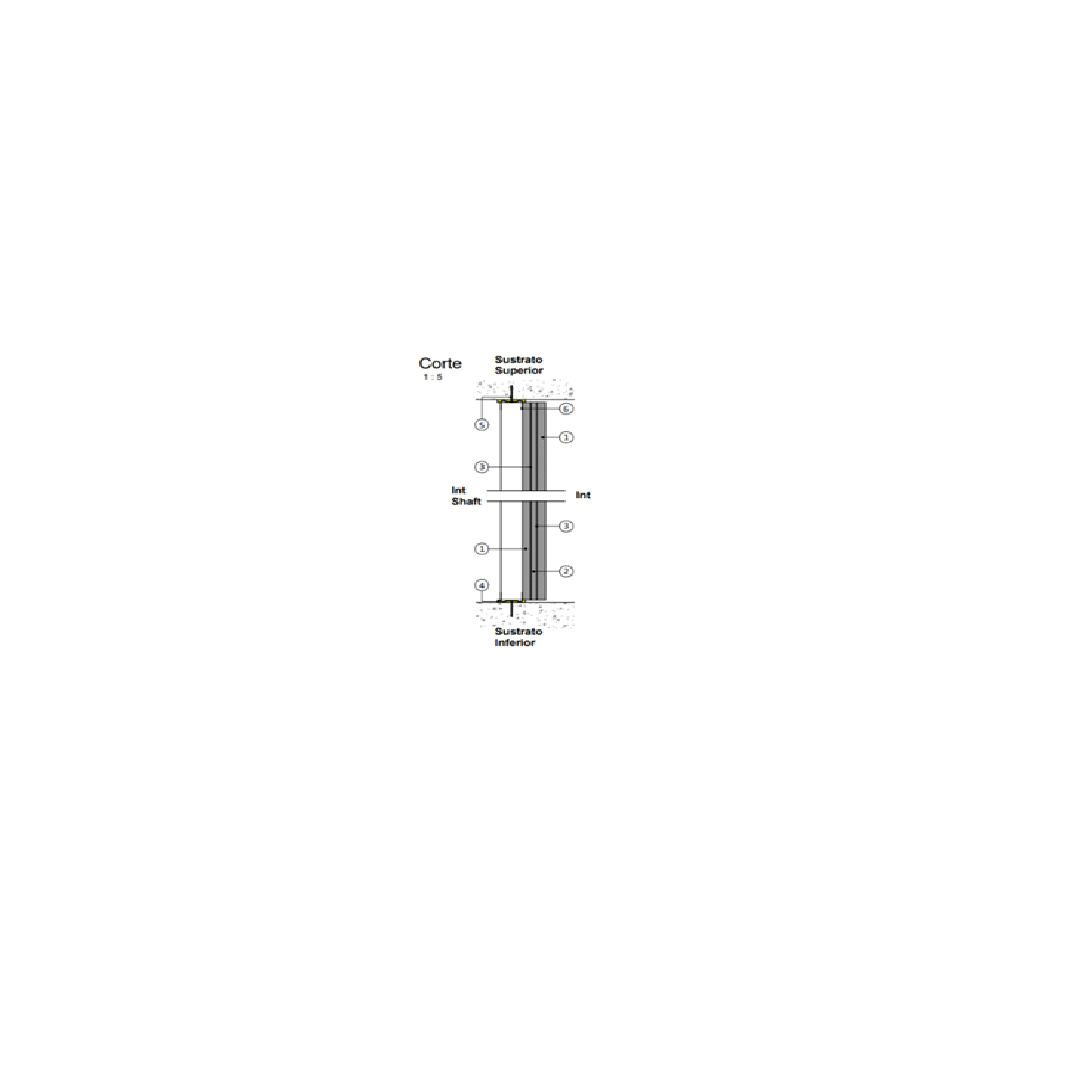

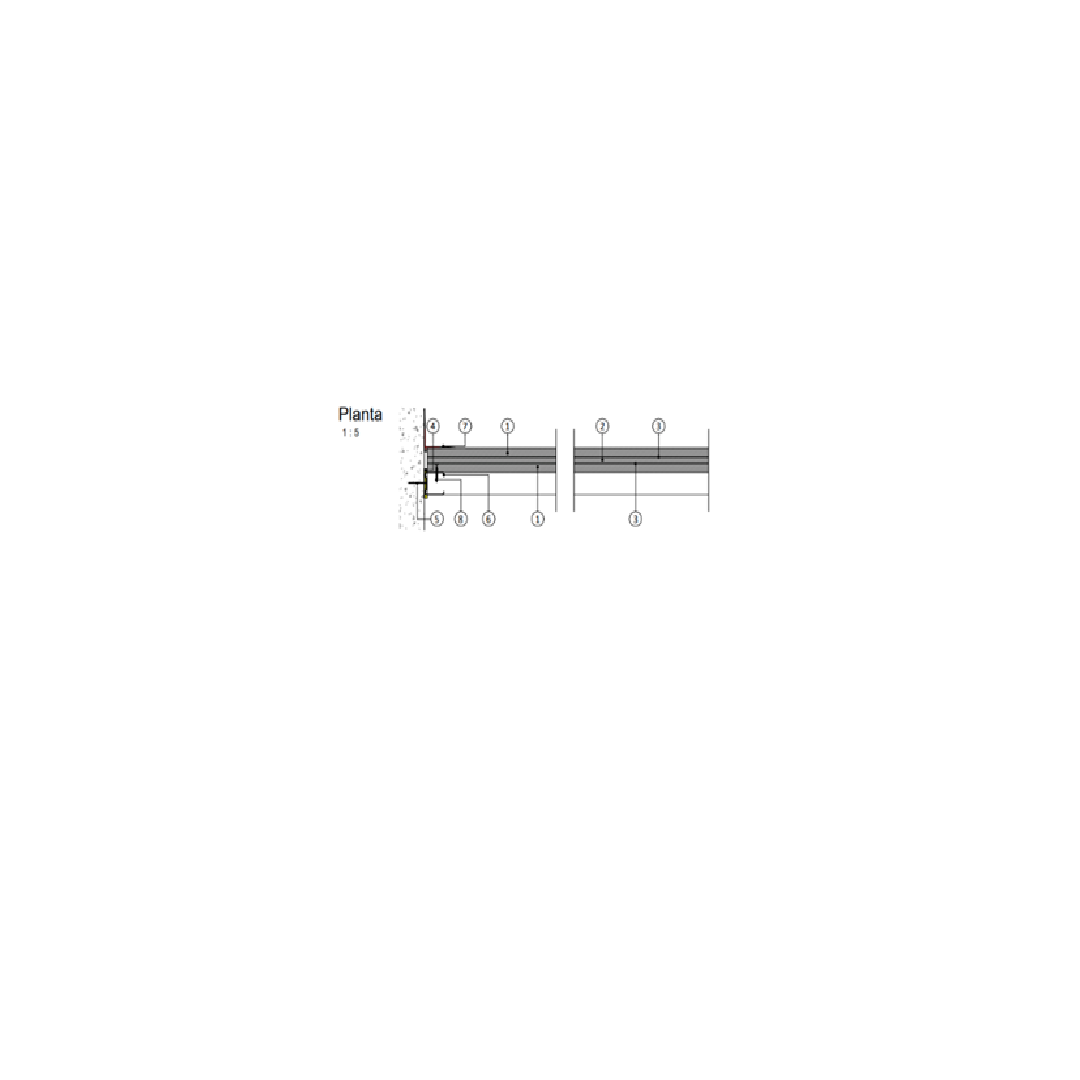

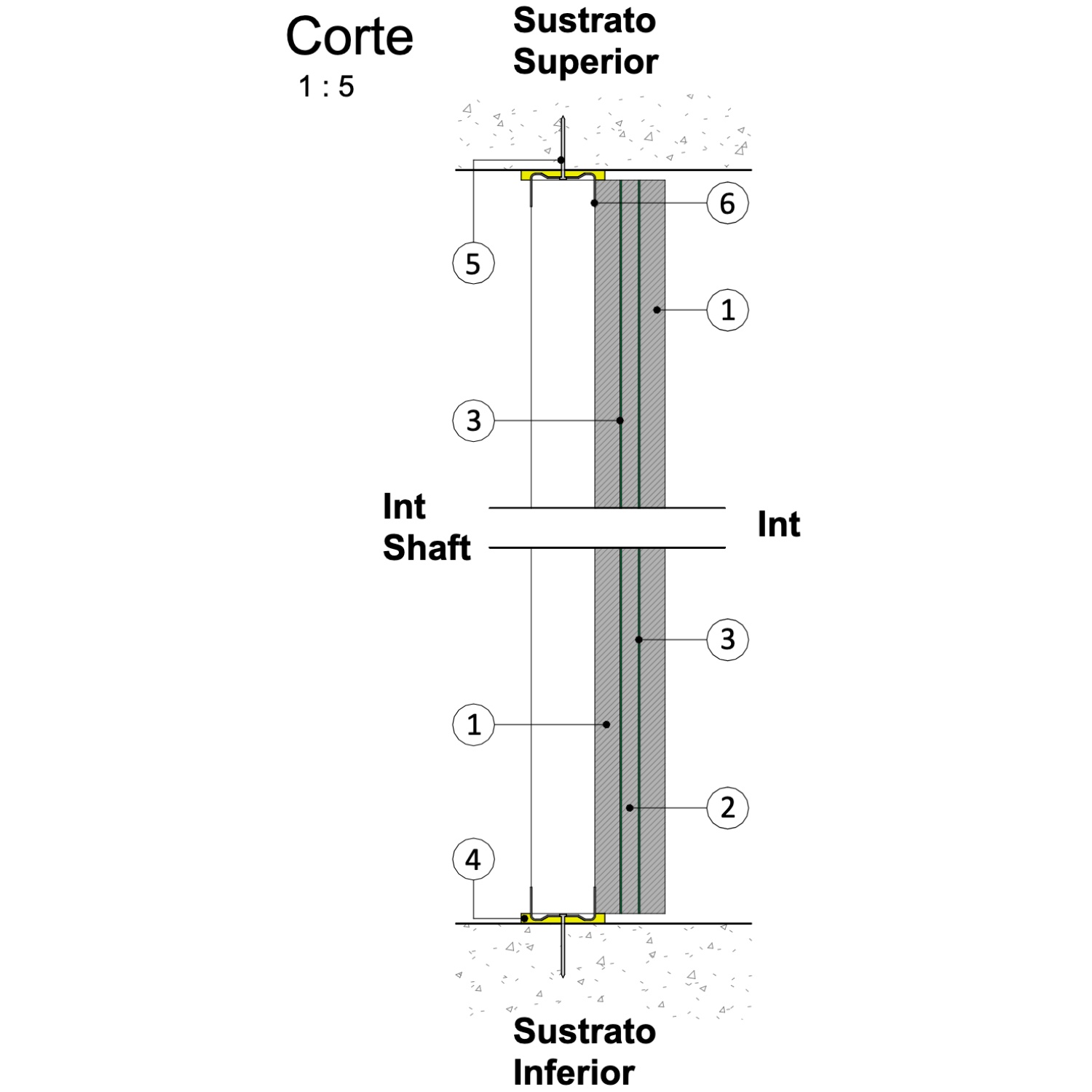

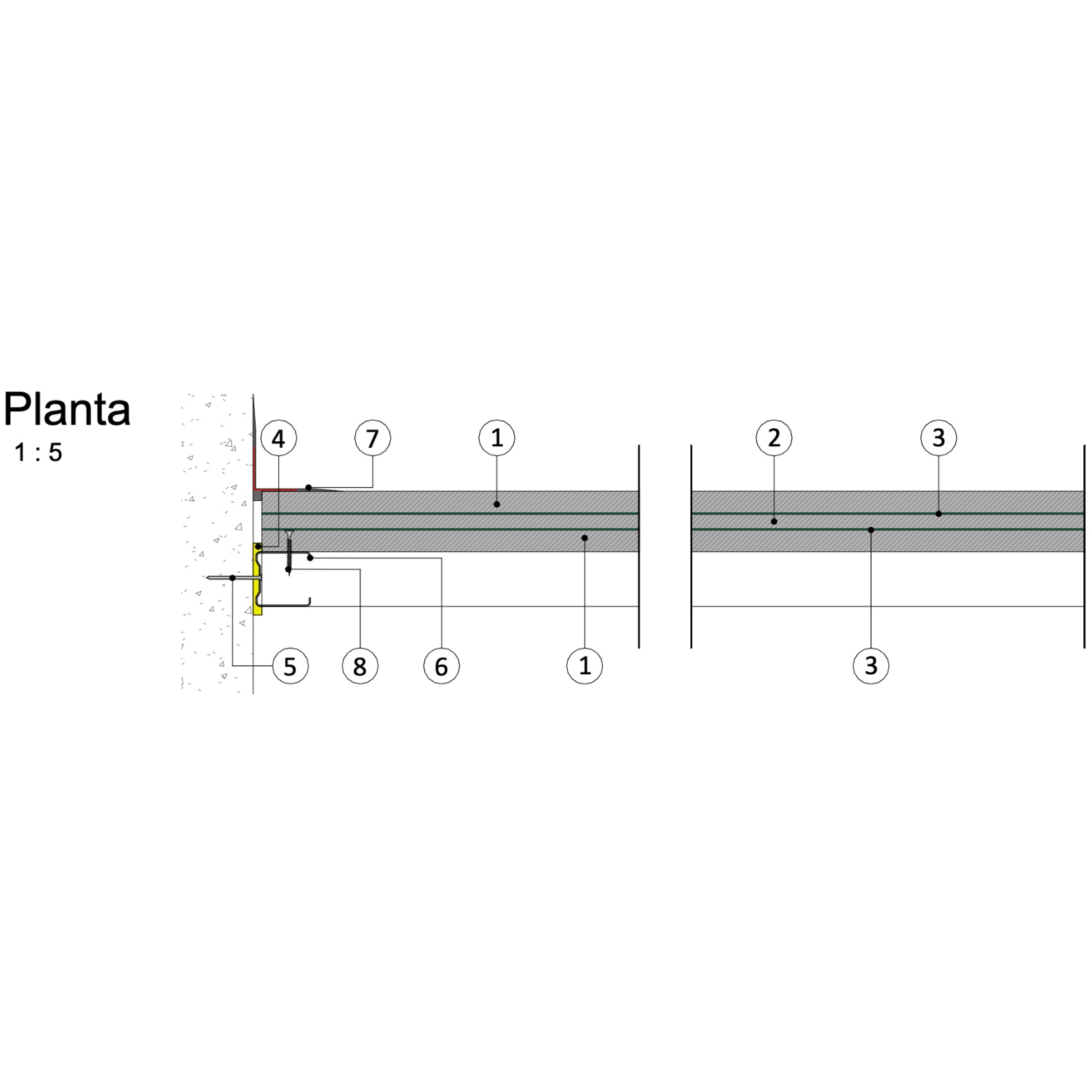

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita ST borde rebajado e=15mm
|
| 2 |
Placa Volcanita ST borde rebajado e=10mm
|
| 3 |
Adhesivo Volcafix
|
| 4 |
Banda acústica Sonoglass a= 50mm. e=40mm en todo el perímetro
|
| 5 |
Clavo de impacto 1" cada 50cm
|
| 6 |
Composición Estructural Volcometal (o similar): Canal de acero galvanizado (superior e inferior) 39x20x0,5mm. Montante de acero galvanizado 38x38x5x0,5mm
|
| 7 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 8 |
Tornillo para Volcanita #6x1 1/4", cabeza de trompeta, punta fina, rosca fina
|
