IN60-SCV8
Tabique Interior Estructural
Seco Seco
F60
Certificado Fuego 510,851
Cod. MINVU Fuego No incluido
180
Espesor SCV (mm)
Madera
Estructura
Doble pie derecho 2x3", unidas por 1V10ST.
Montantes
2,4
Altura Máxima (m)
60cm-cadenetas a 80cm Distancia Montantes (cm)
45 [dB]
Resistencia Acústica
Cod. MINVU Acústico
3,88
Huella Hídrica
(m3/m2)
20,2
Huella Carbono
(Kg CO2 Eq./m2)
282
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

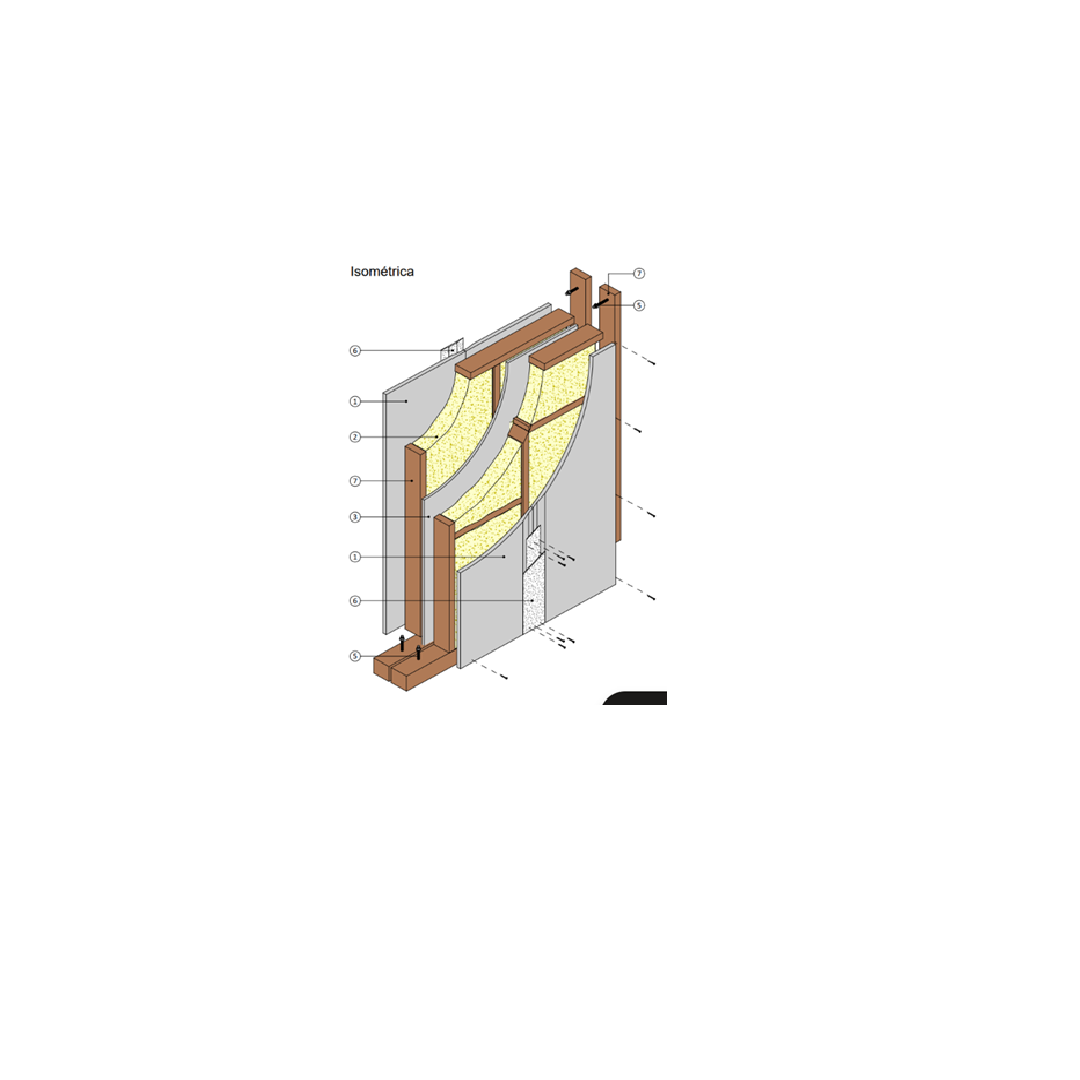

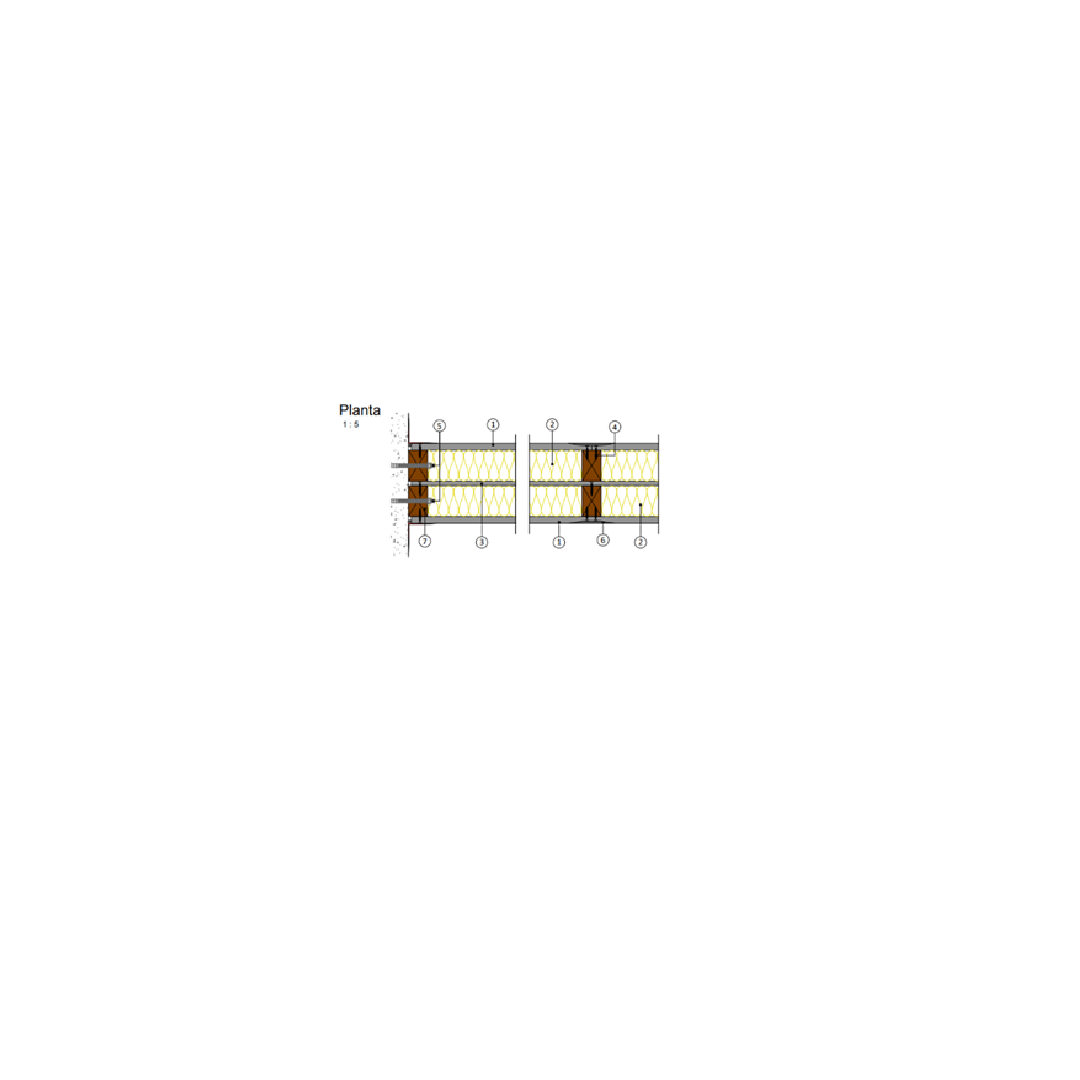

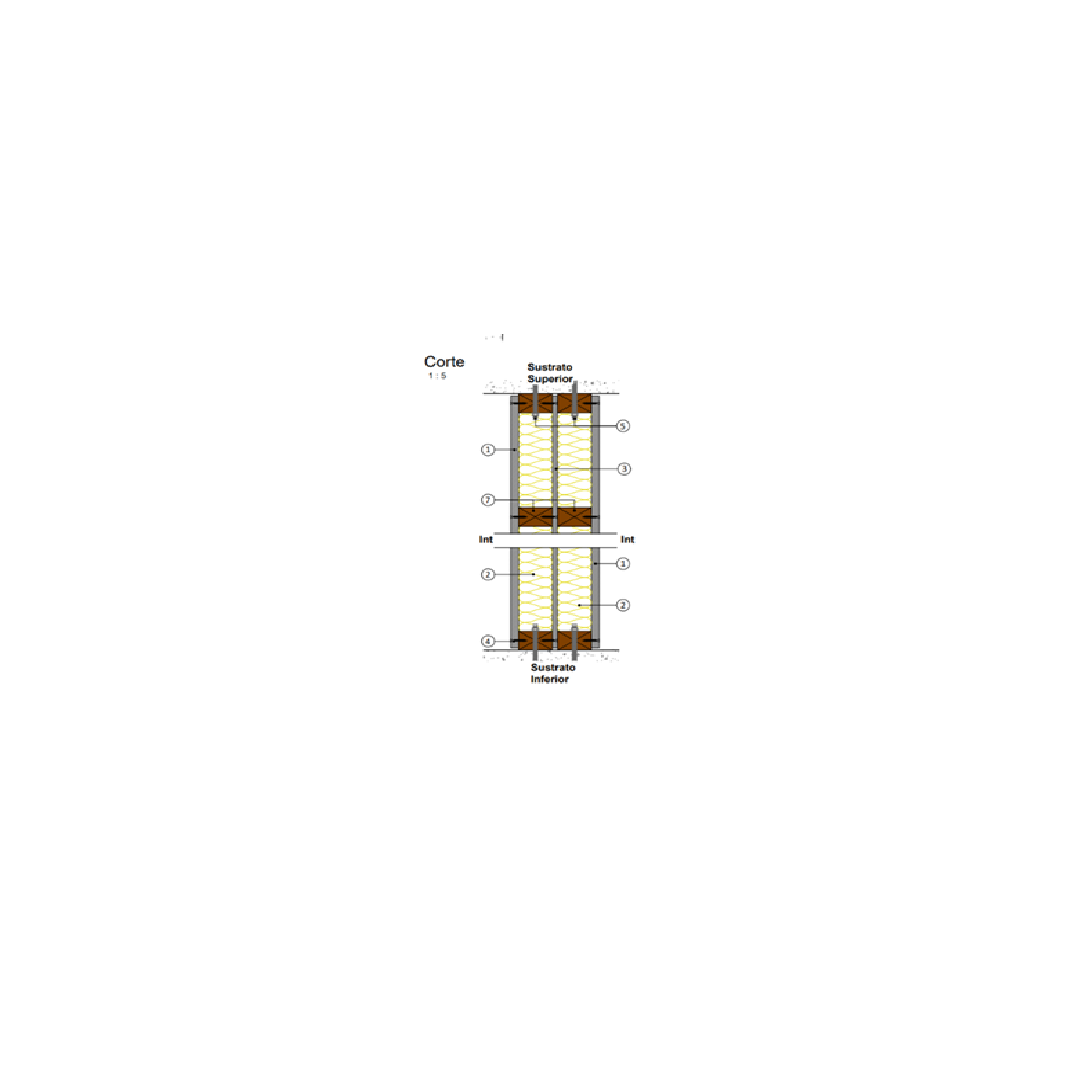

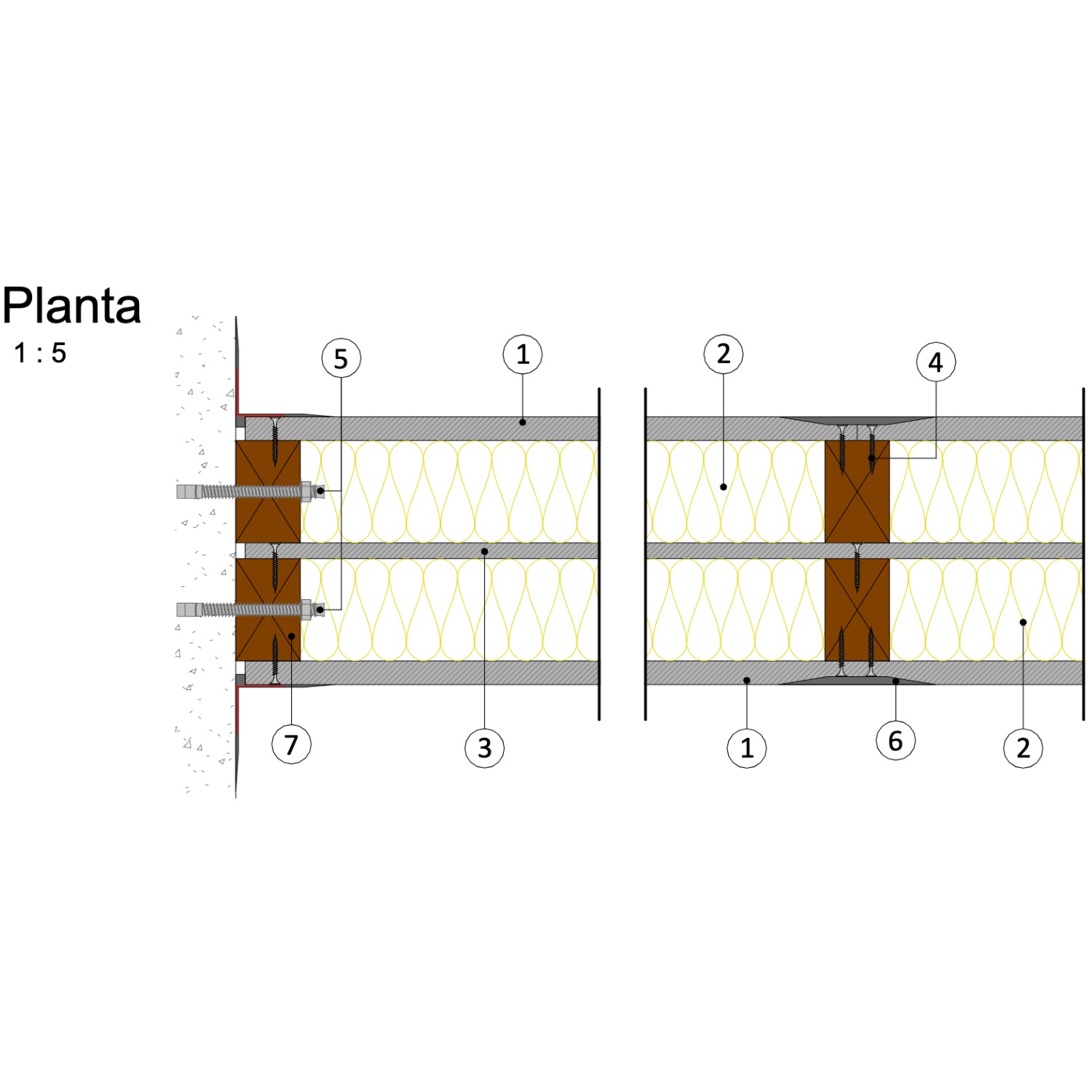

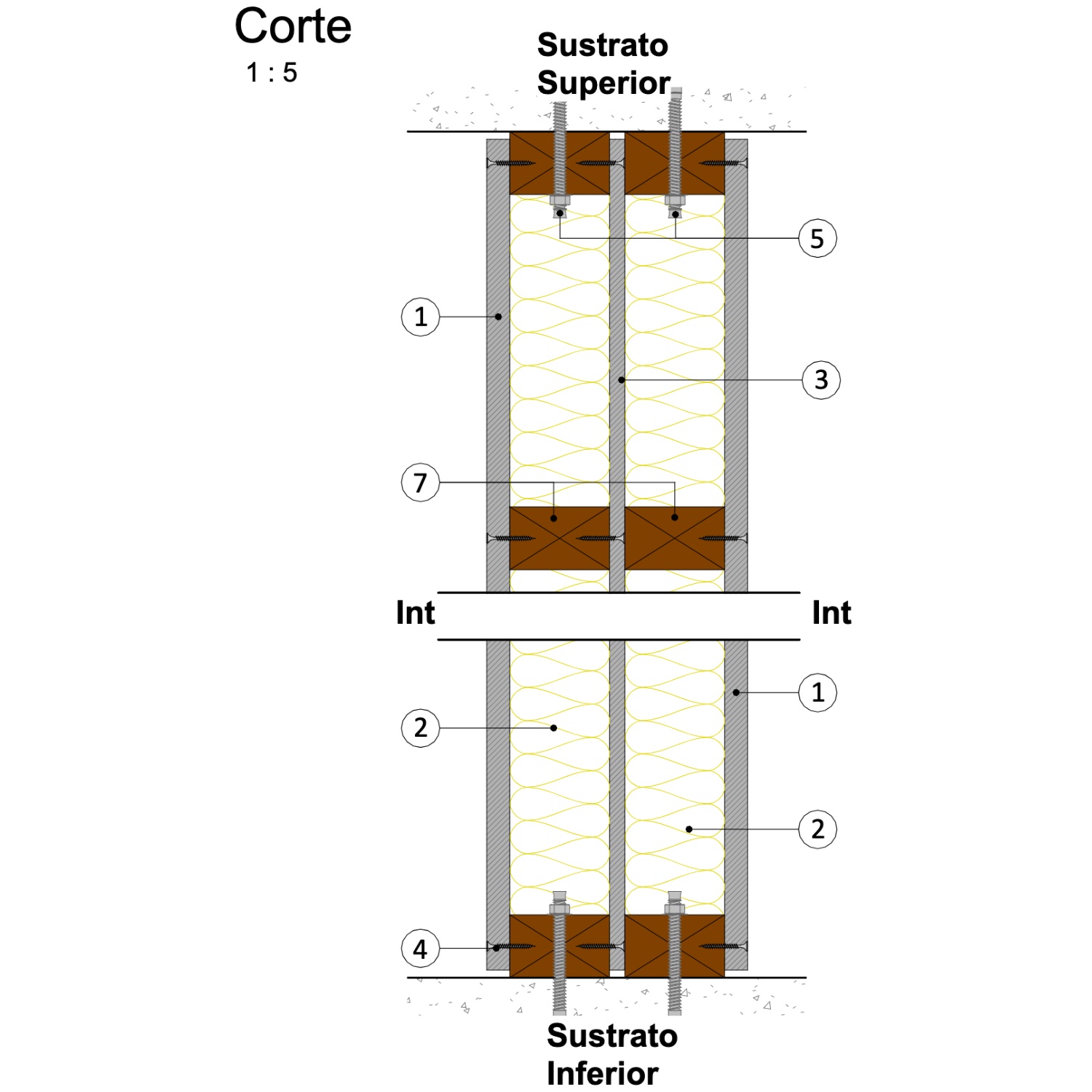

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita ST borde rebajado e=15mm
|
| 2 |
Aislante Aislanglass R141 e=60mm
|
| 3 |
Placa Volcanita ST borde rebajado e=10mm
|
| 4 |
Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4"
|
| 5 |
Perno de Anclaje a definir por cálculo
|
| 6 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 7 |
Pino Seco Cepillado de 2"x3" (41x65mm) cada 40cm
|
