IN90-SCV9
Tabique Interior Estructural
Seco Seco
F90
Certificado Fuego 1.002.070
Cod. MINVU Fuego No incluido
170
Espesor SCV (mm)
Madera
Estructura
Doble pie derecho 2x3", unidas por 1V10ST.
Montantes
3
Altura Máxima (m)
40cm-cadenetas a 60cm Distancia Montantes (cm)
41 [dB]
Resistencia Acústica
Cod. MINVU Acústico
-2,33
Huella Hídrica
(m3/m2)
26,19
Huella Carbono
(Kg CO2 Eq./m2)
94
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

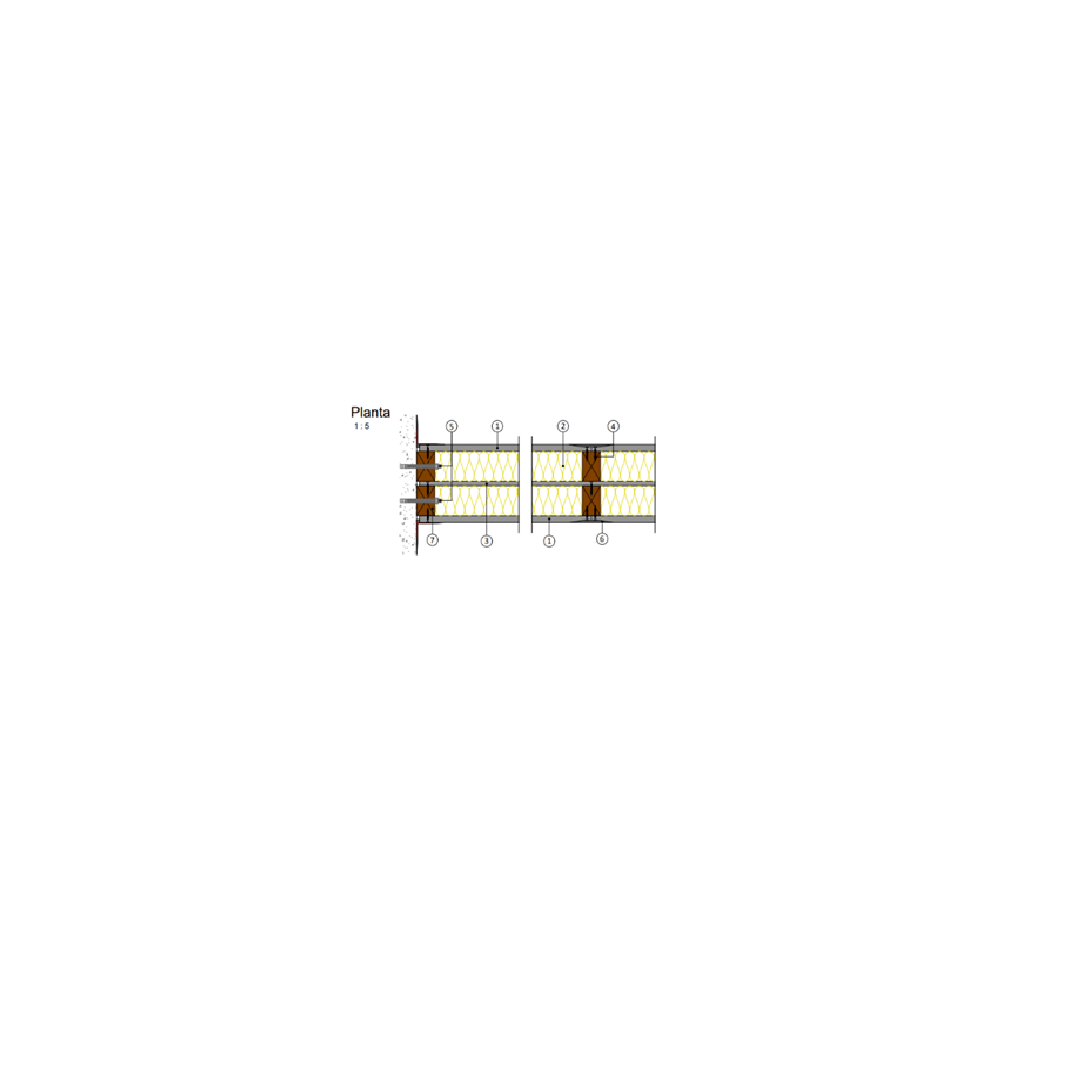

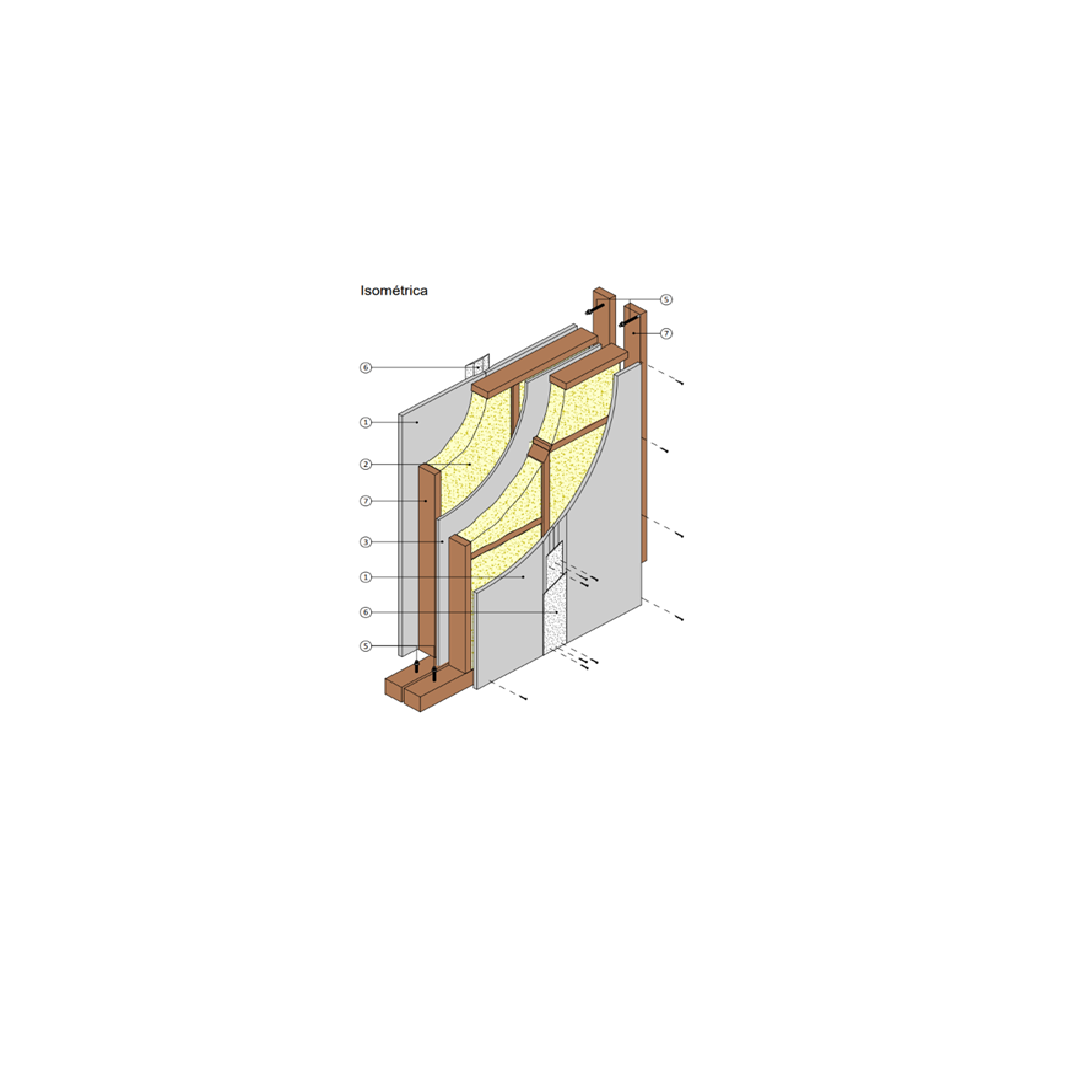

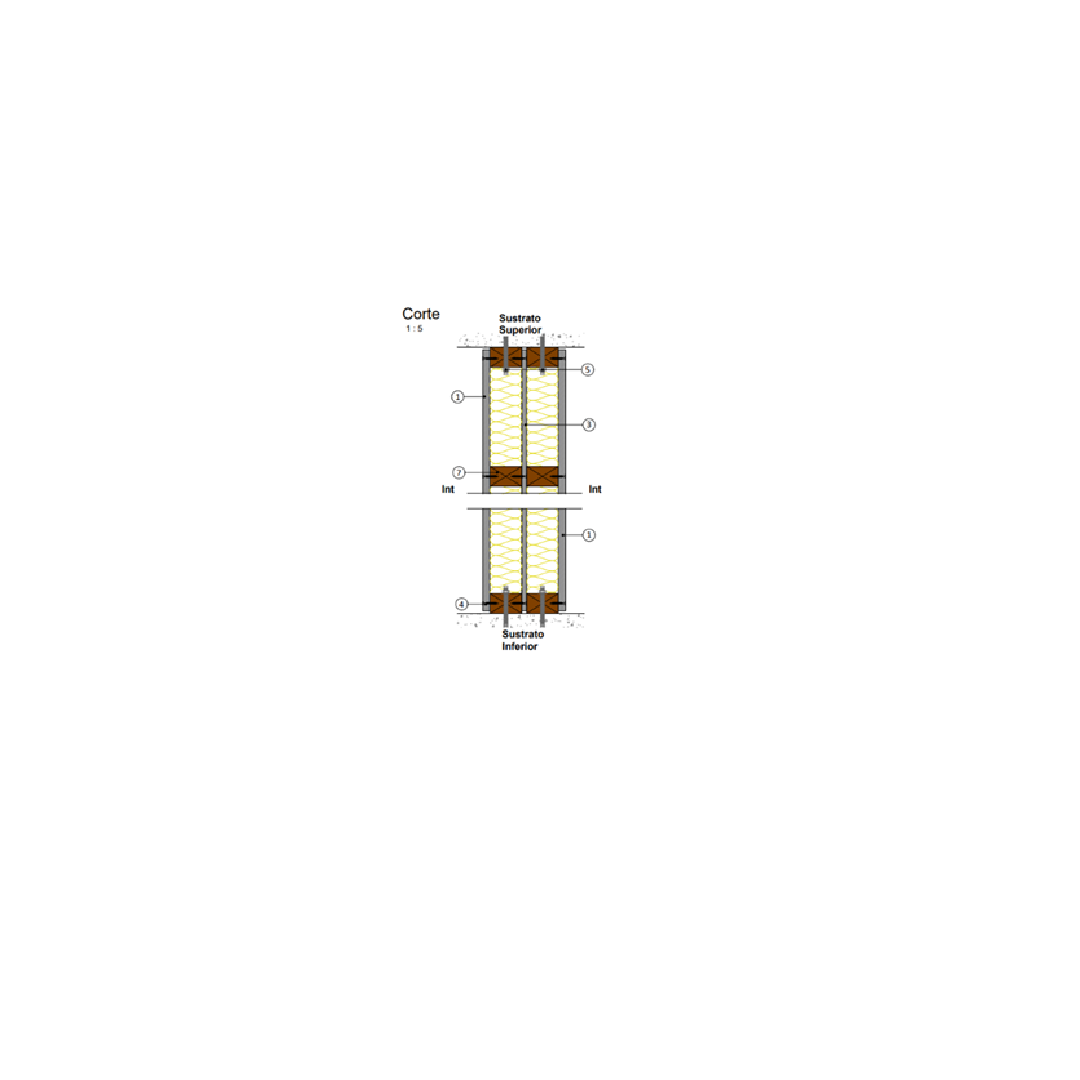

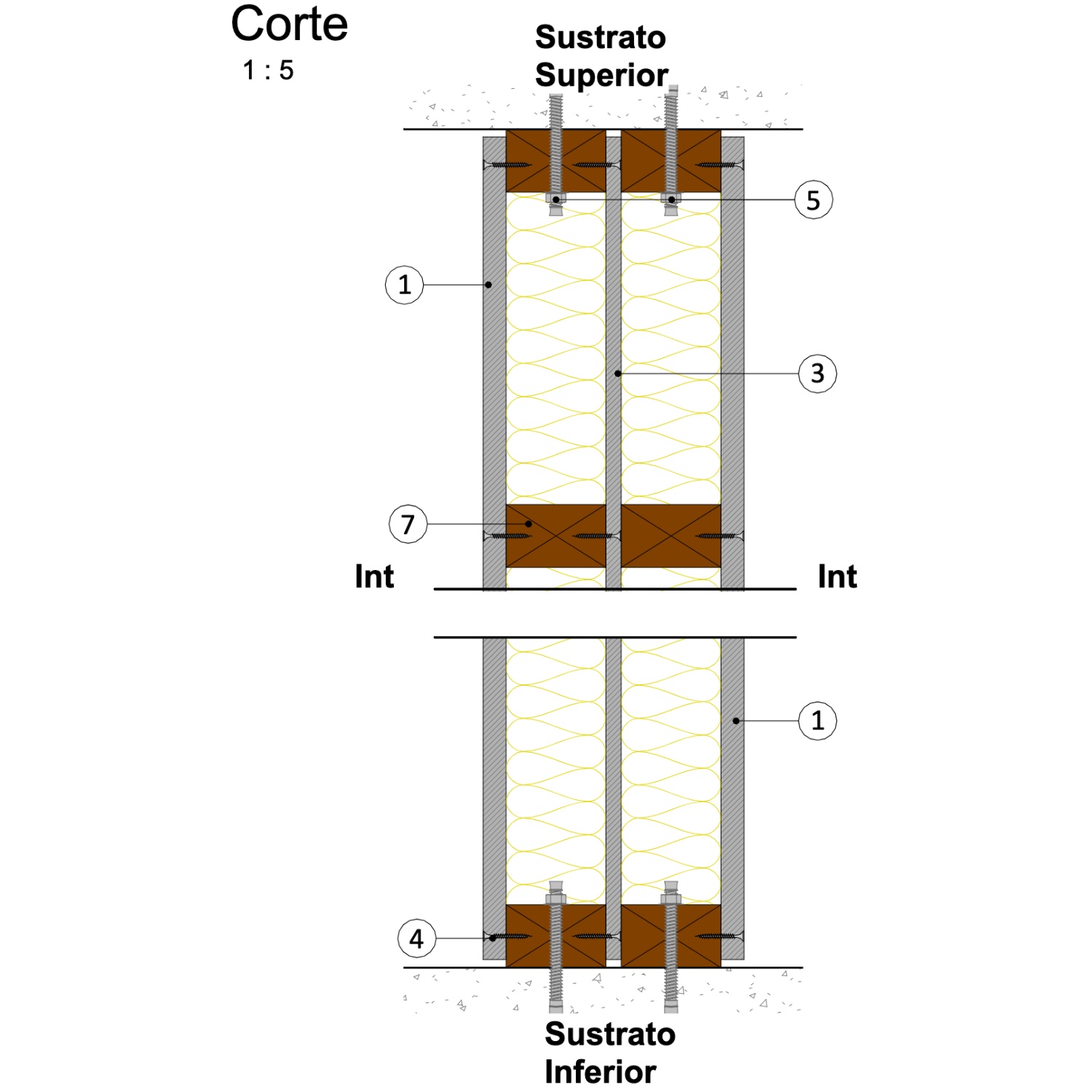

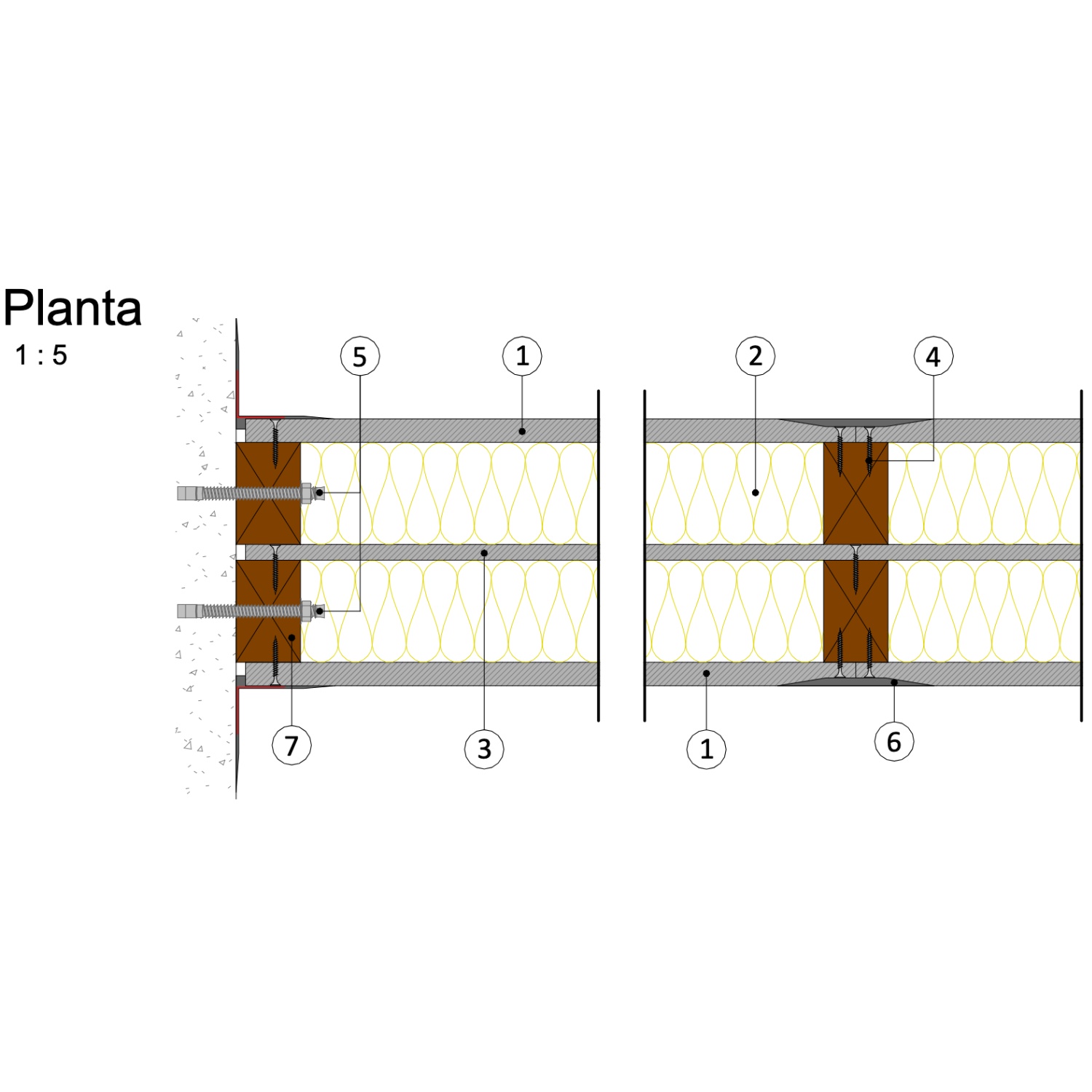

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita ST borde rebajado e=15mm
|
| 2 |
Doble Aislante Aislanglass R141 e=60mm
|
| 3 |
Placa Volcanita ST borde rebajado e=10mm
|
| 4 |
Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4"
|
| 5 |
Perno de Anclaje a definir por cálculo
|
| 6 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 7 |
Pino Seco Cepillado de 2"x3" (41x65mm) cada 40cm
|
