P30-SCV3
Entrepiso
F30
Certificado Fuego 2.073.730
Cod. MINVU Fuego En proceso de publicación
187
Espesor SCV (mm)
Acero Galvanizado
Estructura
Viga Perfil C 150/40/12mm. @40 mm.
Montantes
No aplica
Altura Máxima (m)
(No Aplica Montante en Pisos) Distancia Montantes (cm)
No Aplica
Resistencia Acústica
Cod. MINVU Acústico
0
Huella Hídrica
(m3/m2)
0
Huella Carbono
(Kg CO2 Eq./m2)
122
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

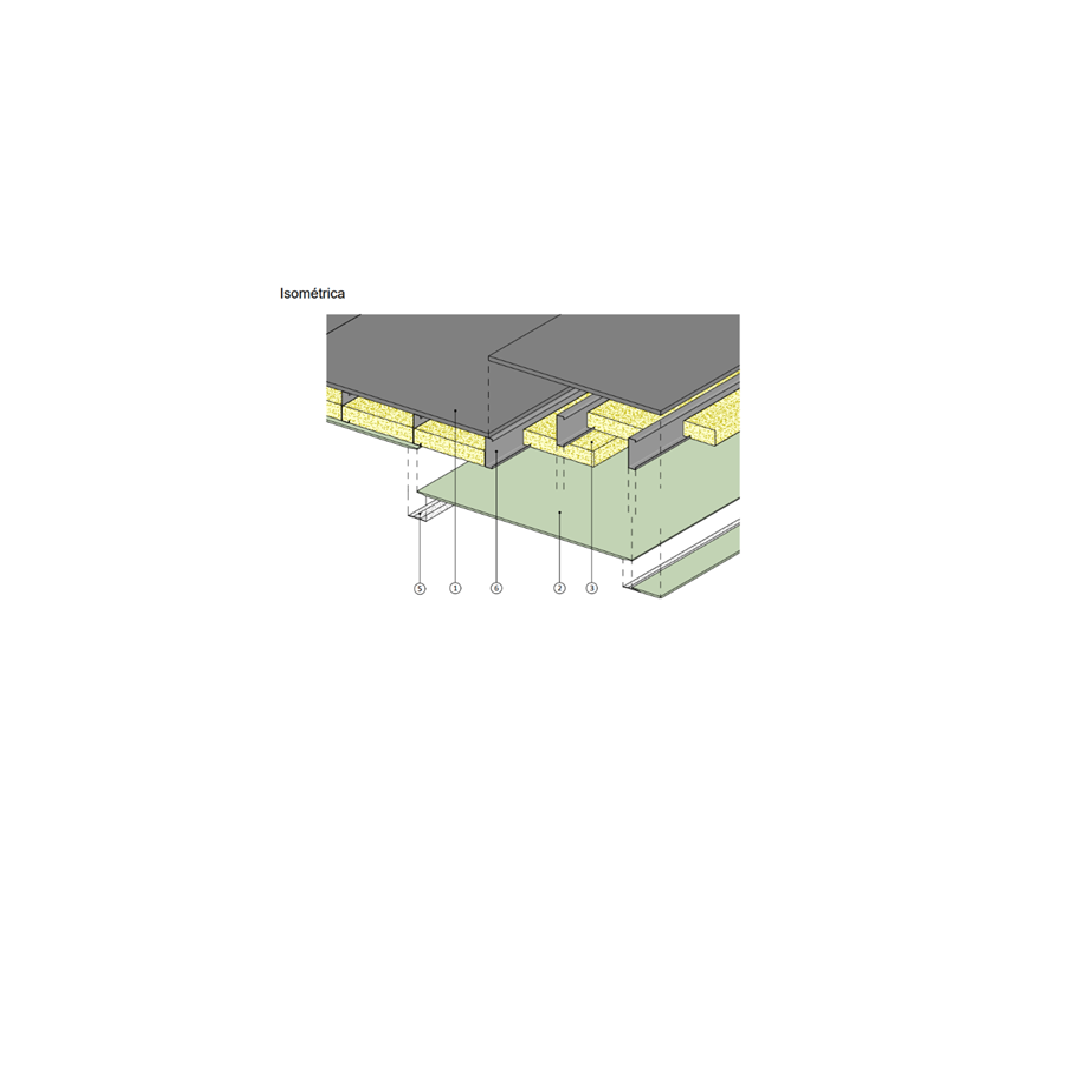

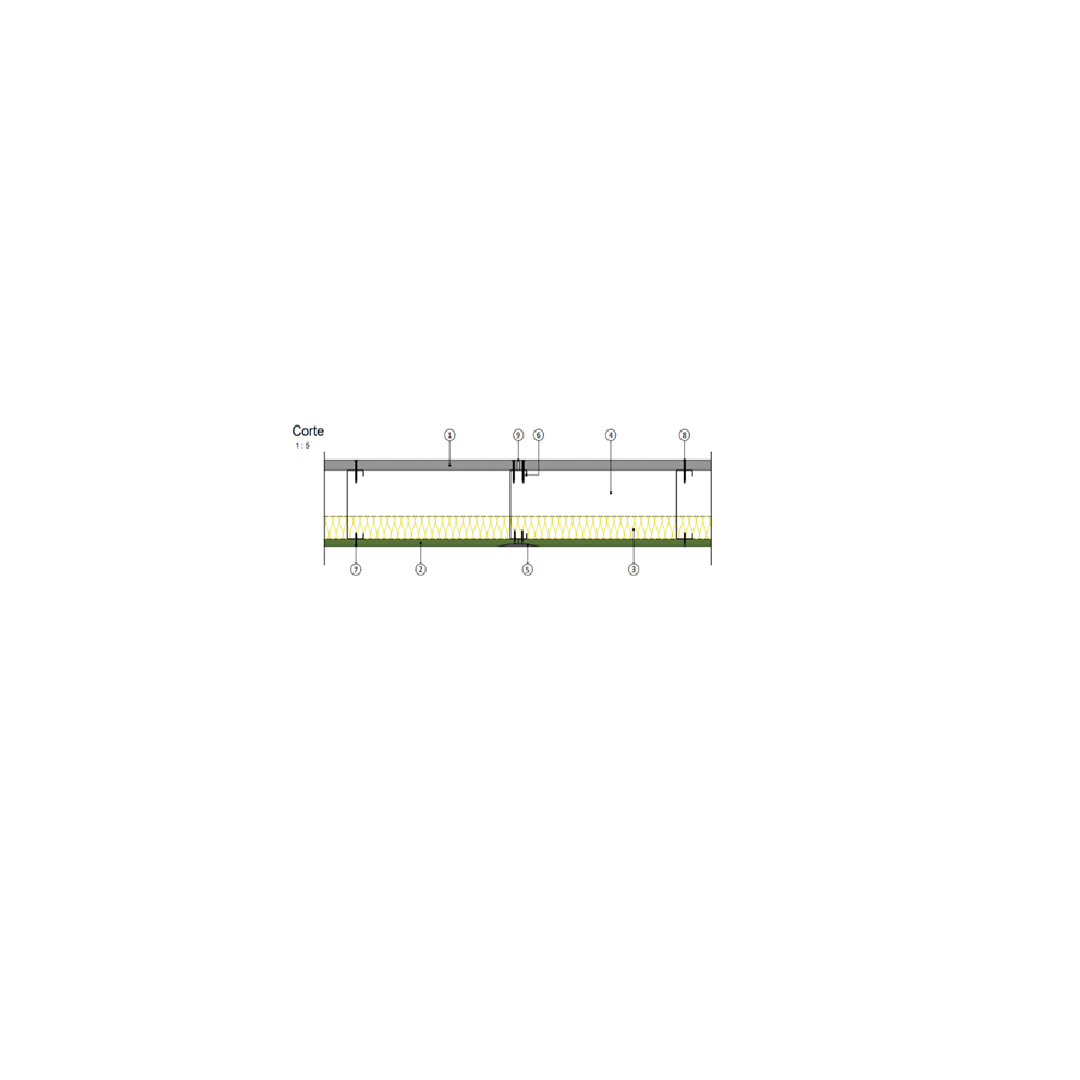

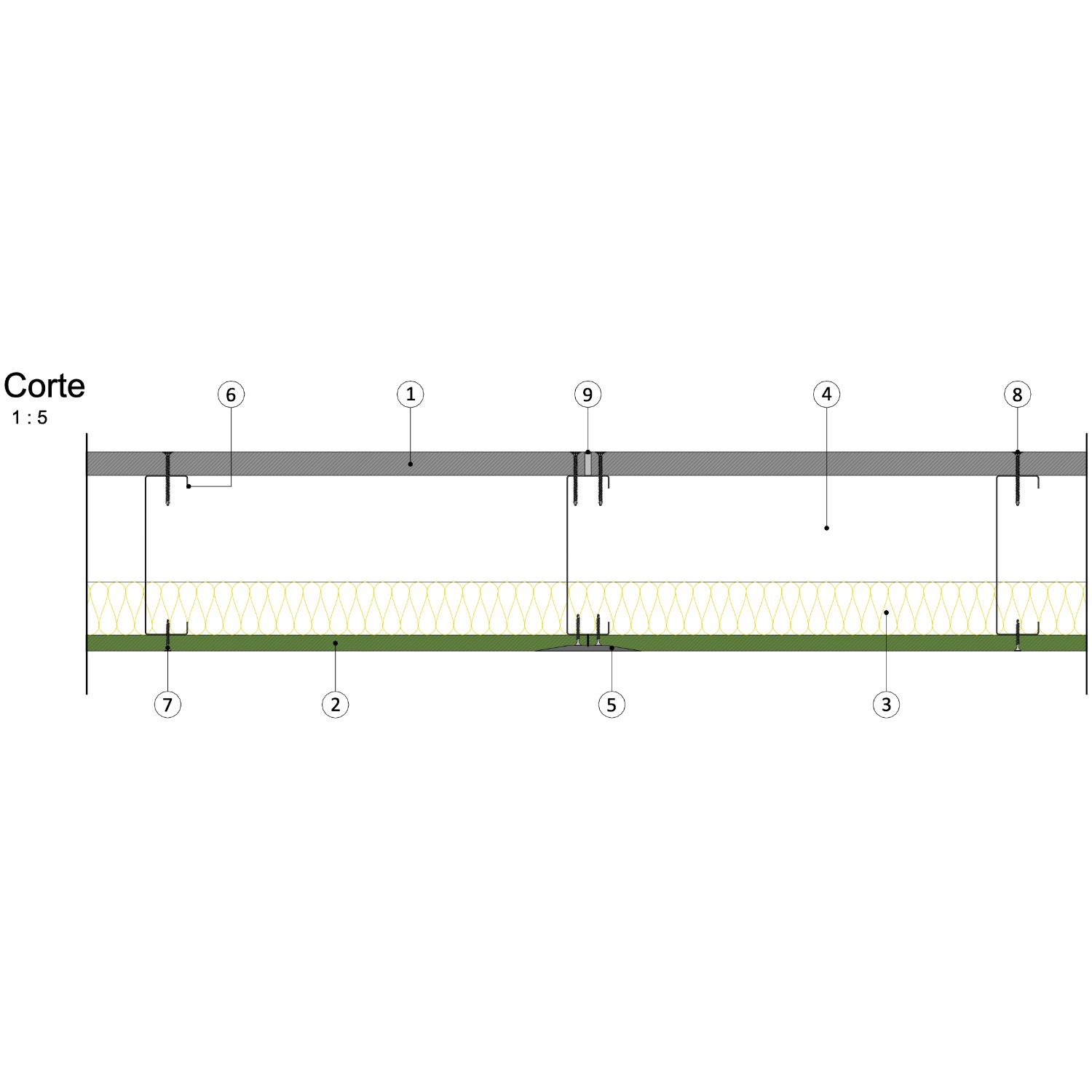

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa de Fibrocemento Volcanboard Entrepiso e=22mm
|
| 2 | |
| 3 |
Aislante Aislanglass R122 e=50mm
|
| 4 |
Viga secundaria Volcometal Montante de acero galvanizado 150x40x12x0,85mm. Cada 1200mm.
|
| 5 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 6 |
Viga principal Volcometal Perfil de acero galvanizado Canal 150x40x12x0,85mm. Cada 400mm
|
| 7 |
Tornillo para Volcanita #6x1 1/4", cabeza de trompeta, punta broca, rosca fina
|
| 8 |
Tornillo para Entrepiso #12x2", cabeza avellanante, punta broca con alas, rosca fina
|
| 9 |
