P30-SCV4
Piso Ventilado / Entrepiso
F30
Certificado Fuego 2.073.729
Cod. MINVU Fuego En proceso de publicación
180
Espesor SCV (mm)
Acero Galvanizado
Estructura
Viga Perfil C 150/40/12mm. @40 mm.
Montantes
No aplica
Altura Máxima (m)
(No Aplica Montante en Pisos) Distancia Montantes (cm)
No Aplica
Resistencia Acústica
Cod. MINVU Acústico
0
Huella Hídrica
(m3/m2)
0
Huella Carbono
(Kg CO2 Eq./m2)
122
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

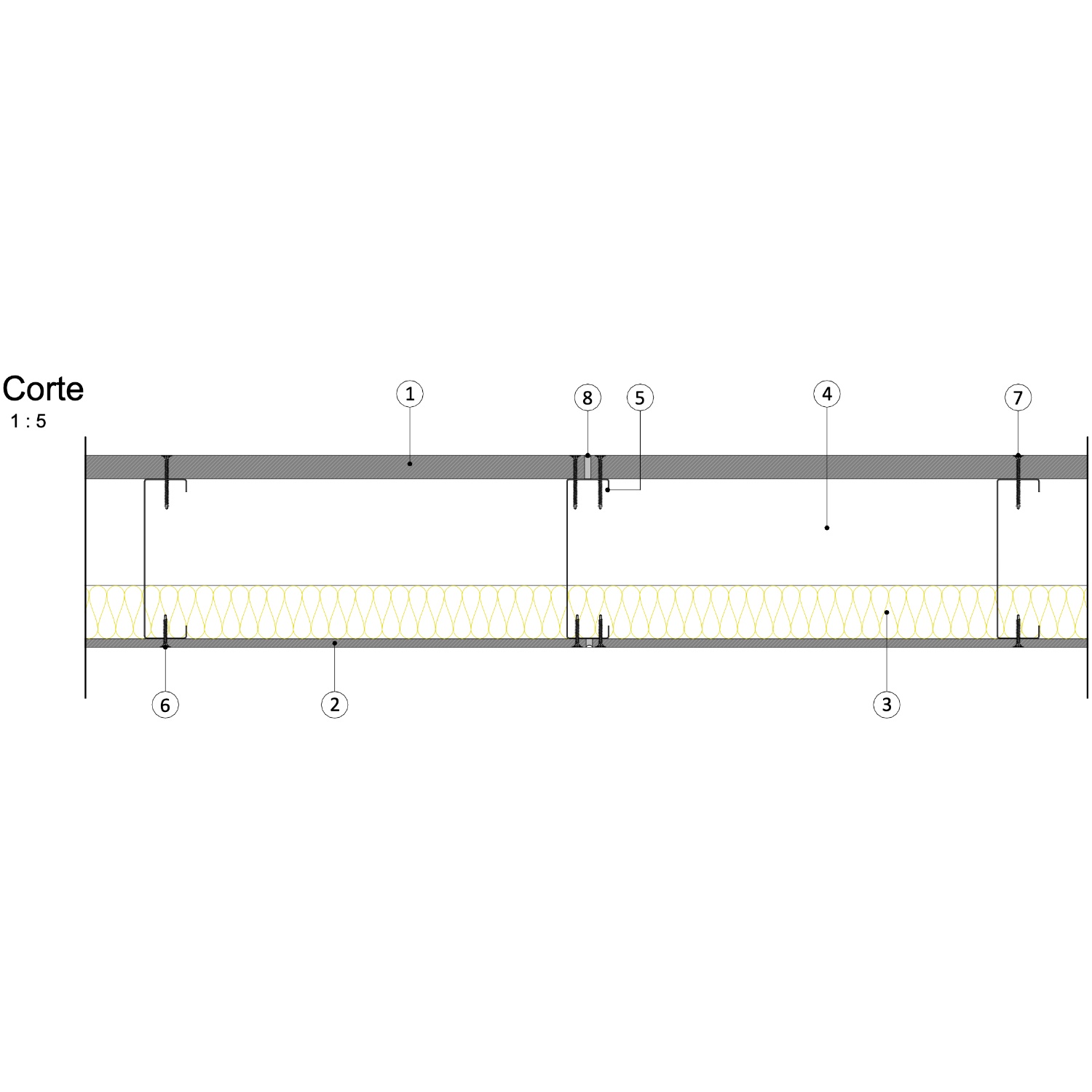

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa de Fibrocemento Volcanboard Entrepiso e=22mm
|
| 2 |
Placa de Fibrocemento Volcanboard e=8mm
|
| 3 |
Aislante Aislanglass R122 e=50mm
|
| 4 |
Viga secundaria Volcometal Montante de acero galvanizado 150x40x12x0,85mm. Cada 1200mm.
|
| 5 |
Viga principal Volcometal Perfil de acero galvanizado Canal 150x40x12x0,85mm. Cada 400mm
|
| 6 |
Tornillo para Volcanboard #7x1 1/4", cabeza avellanante punta broca, rosca Hi Lo
|
| 7 |
Tornillo para Entrepiso #12x2", cabeza avellanante, punta broca con alas, rosca fina
|
| 8 |
