AC120-SCV11
Tabique Interior Acústico
Seco-Seco
F120
Certificado Fuego No aplica
Cod. MINVU Fuego xxxx
190
Espesor SCV (mm)
Acero Galvanizado
Estructura
e=0,85mm
Montantes
3,2
Altura Máxima (m)
40cm Distancia Montantes
54 [dB]
Resistencia Acústica
Cod. MINVU Acústico xxxx
37,71
Huella Hídrica (m3/m2)
14,11
Huella Carbono (Kg CO2 Eq./m2)
282
Resistencia Térmica
Cod. MINVU Térmico xxxx
Fuego
Dimensiones
Acústica
Térmico

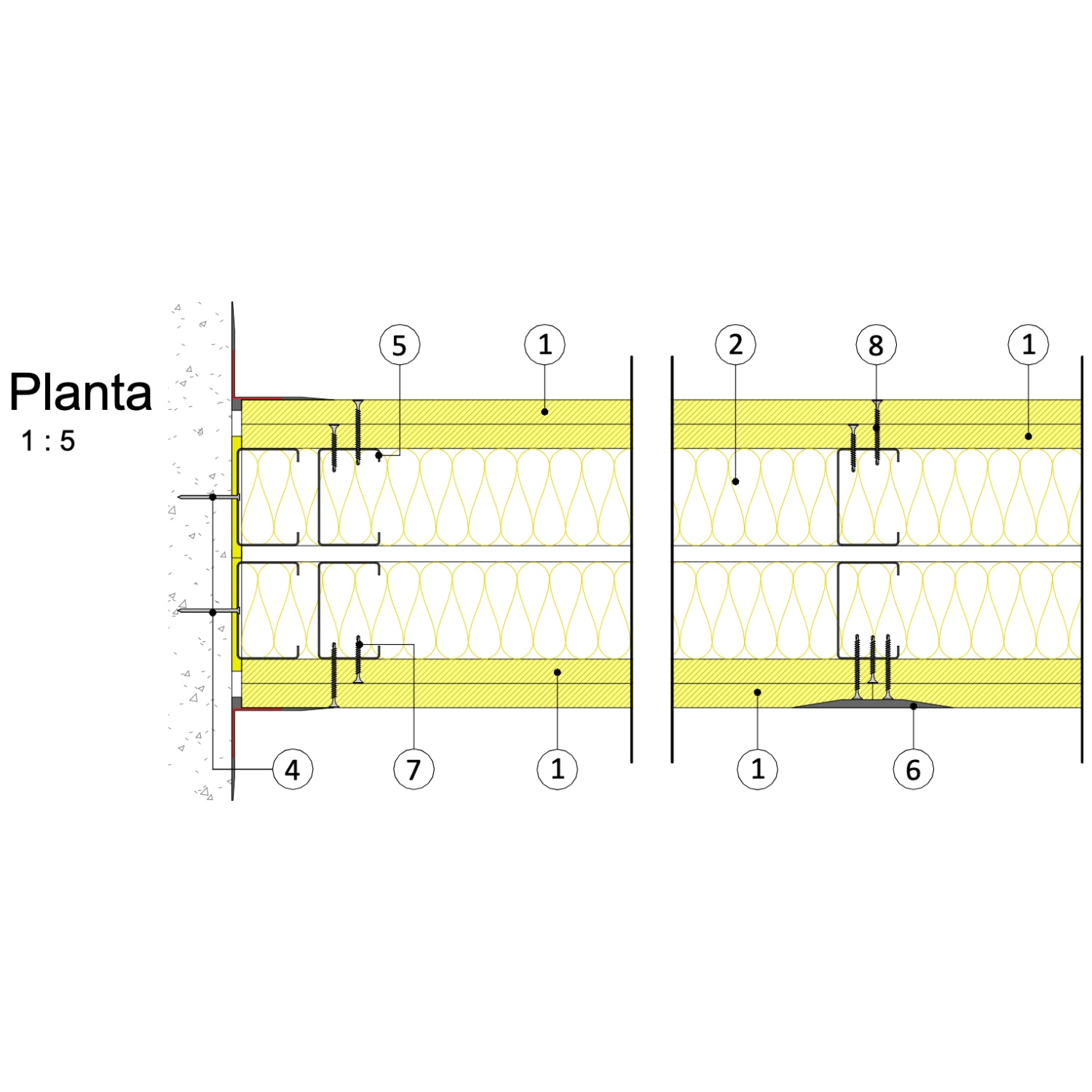

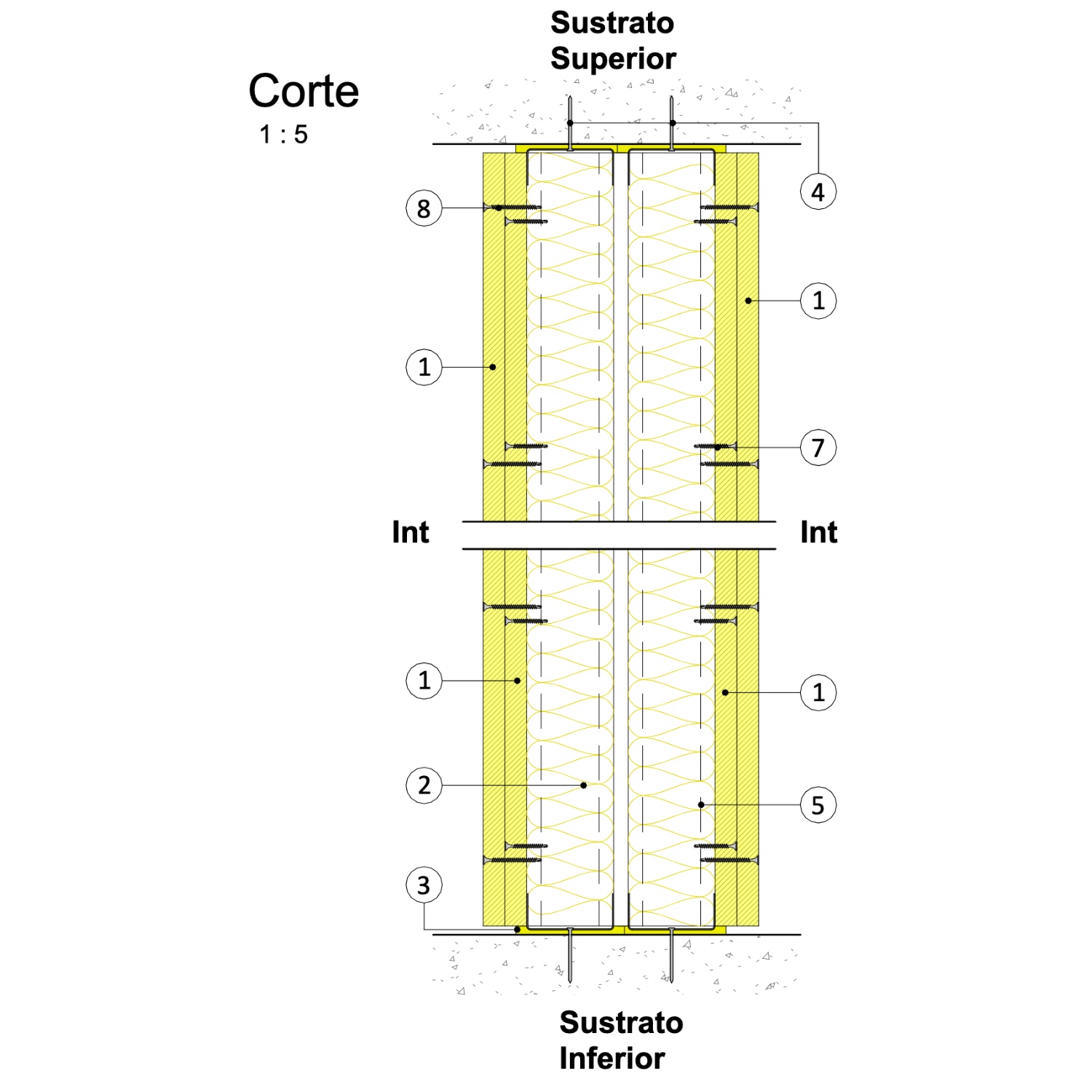

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita® XR Borde rebajado e= 15mm
|
| 2 |
Aislante Aislanglass® R141 e=60mm
|
| 3 |
Banda acústica Sonoglass® a= 75mm. e=40mm en todo el perímetro.
|
| 4 |
Clavo de impacto 1" cada 50cm.
|
| 5 |
Composición Estructural Volcometal®(o similiar): Doble Canal de acero galvanizado (superior e inferior) 62x25x0,85mm. Doble Montante de acero galvanizado 60x38x8x0,85mm
|
| 6 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 7 |
Tornillo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina
|
| 8 |
Tornillo para Volcanita® #6x1 5/8”, cabeza de trompeta, punta broca, rosca fina
|
