C15-SCV4

Cielo Raso

Seco

F15

Certificado Fuego 2.070.743

Cod. MINVU Fuego En proceso de publicación

111
Espesor SCV (mm)

Madera
Estructura

Sin Montantes
Montantes

No aplica
Altura Máxima (m)

Sin Montantes. Vigas Principales 60x38x8x0,85mm @120cm. Estructura Secundaria 40x18x10x0,5mm @40cm Distancia Montantes (cm)

No Aplica
Resistencia Acústica


Cod. MINVU Acústico

0
Huella Hídrica
(m3/m2)

0
Huella Carbono
(Kg CO2 Eq./m2)

188
Resistencia Térmica (R100)


Cod. MINVU Térmico

Fuego
Dimensiones
Acústica
Térmico

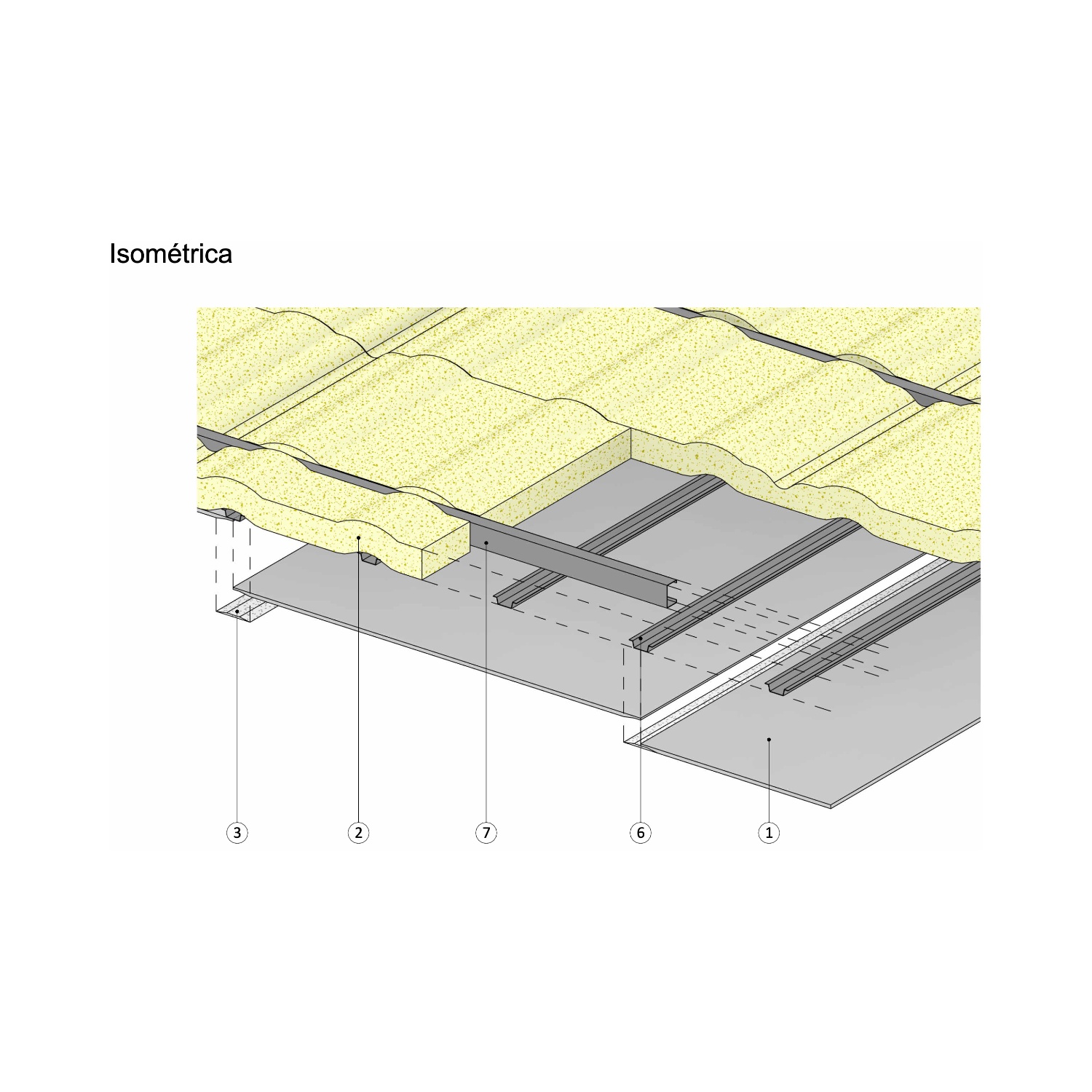

Imagen isométrica
Imagen isométrica

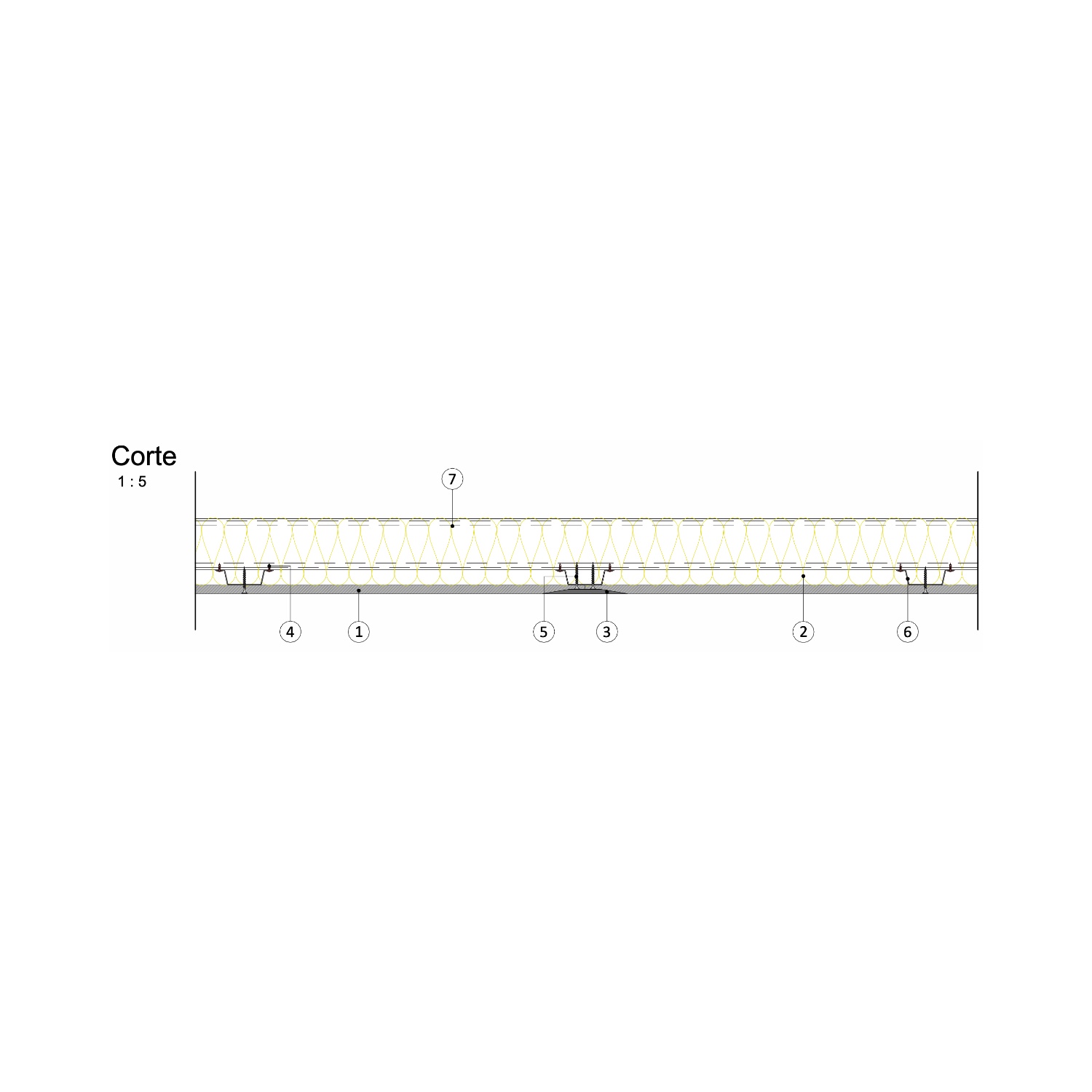

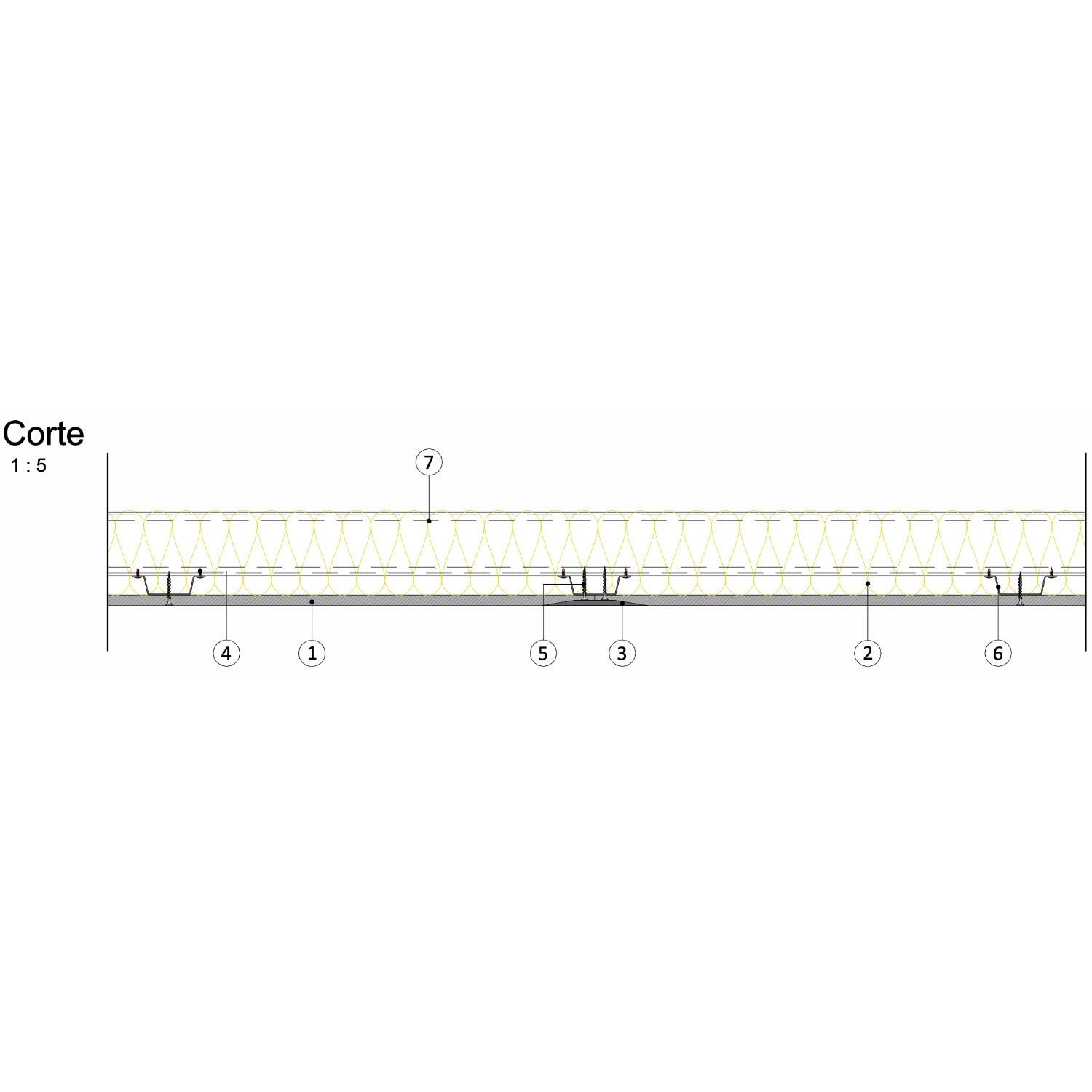

Imagen de corte

Descripción Solución Constructiva Volcán

Descripción
1
Placa Volcanita ST borde rebajado e=12,5mm
2
Lana de Vidrio Aislanglass e=80mm R188
3
4
Tornillo para fijacion de estructura Fe. Galv. #8x1/2 Lenteja Punta Broca
5
Tornillo para Volcanita #6x1 1/4", cabeza de trompeta, punta fina, rosca fina
6
Volcometal (o similar) Perfil Omega 40x18x10x0,5mm @40cm
7
Vigas principales Volcometal Perfil de acero galvanizado 60x38x8x0,85mm @120cm
