C15-SCV5
Cielo Raso
Seco
F15
Certificado Fuego 2.090.619
Cod. MINVU Fuego En proceso de publicación
121
Espesor SCV (mm)
Madera
Estructura
Sin Montantes
Montantes
No aplica
Altura Máxima (m)
Sin Montantes. Vigas Principales 60x38x8x0,85mm @120cm. Estructura Secundaria 40x18x10x0,5mm @40cm Distancia Montantes (cm)
No Aplica
Resistencia Acústica
Cod. MINVU Acústico
0
Huella Hídrica
(m3/m2)
0
Huella Carbono
(Kg CO2 Eq./m2)
188
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

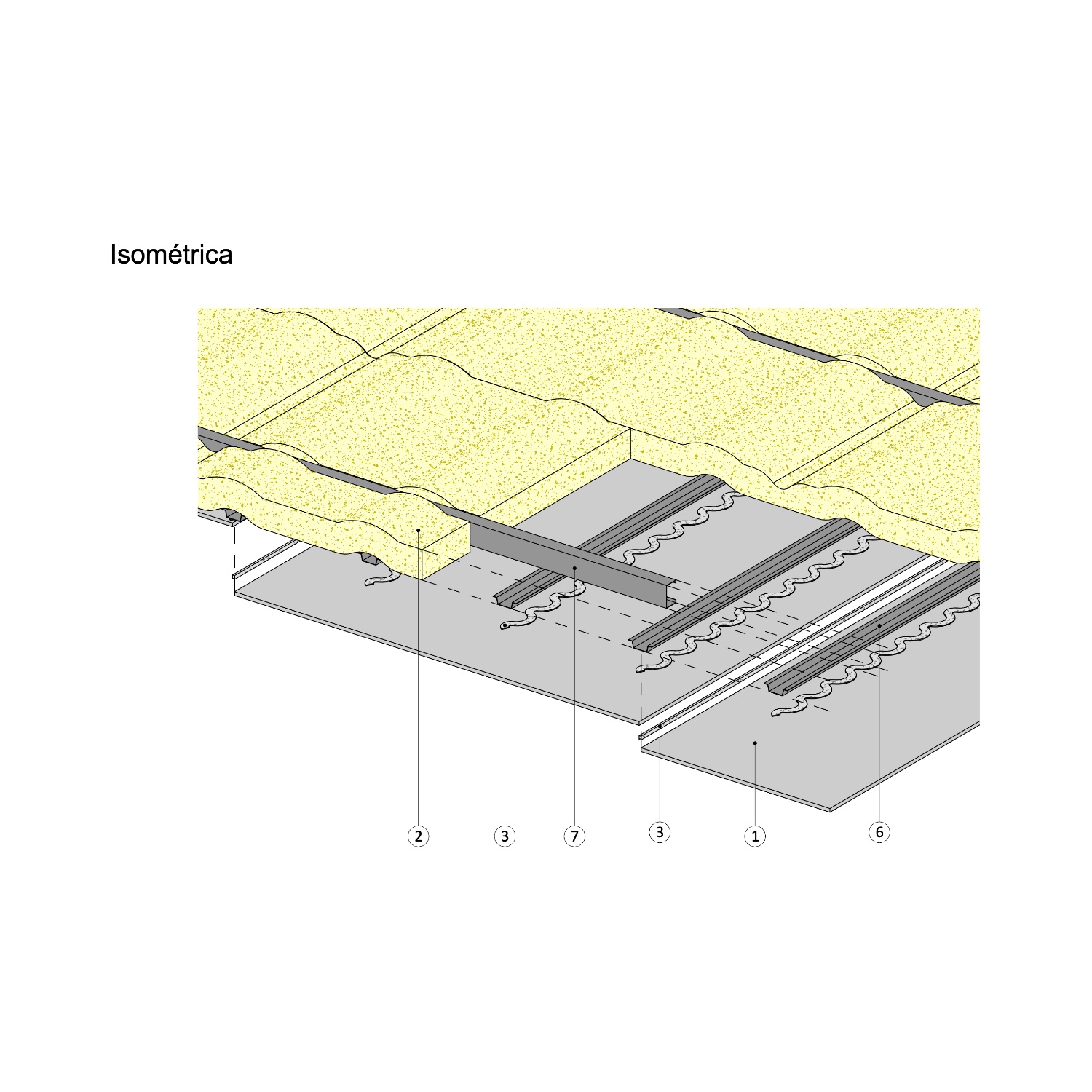

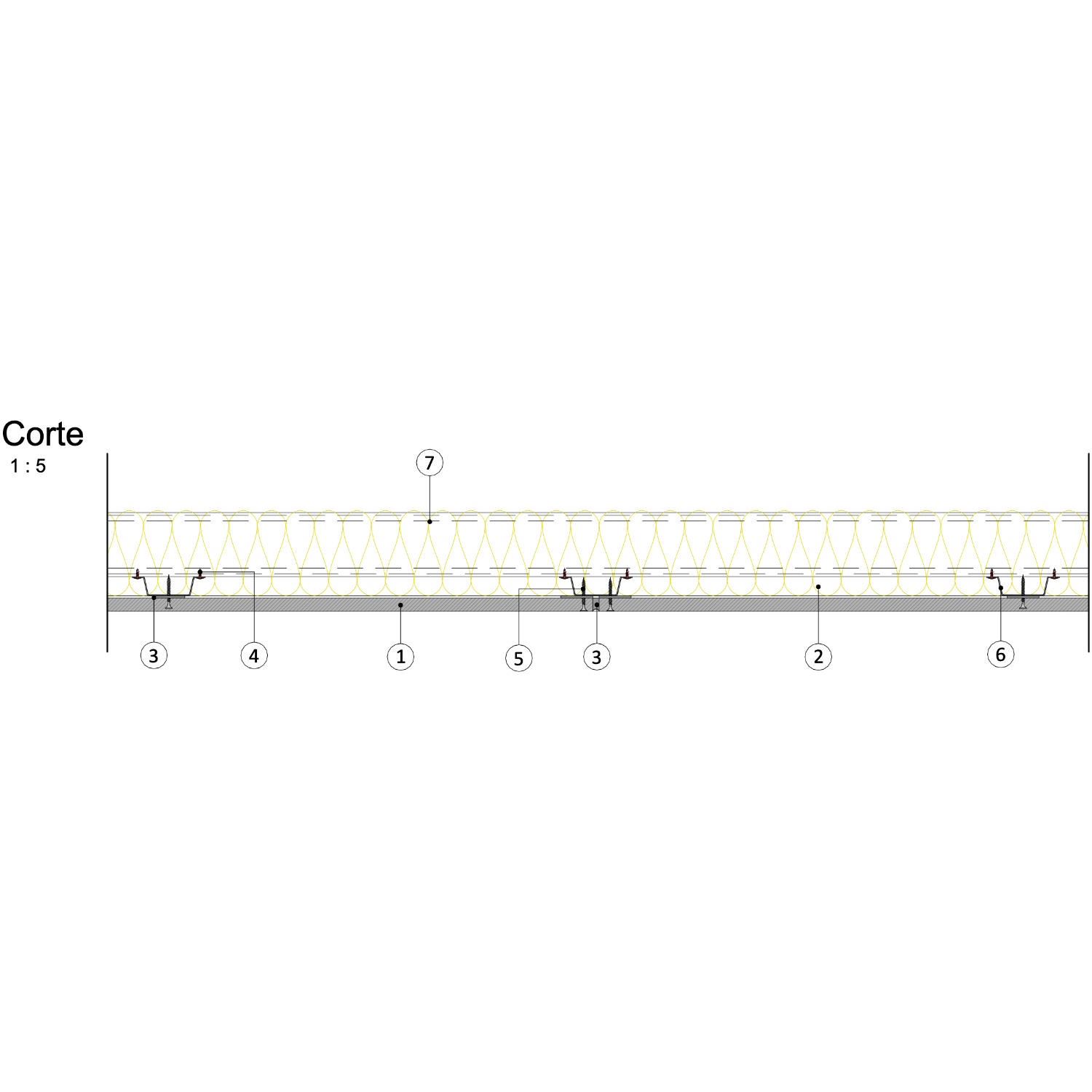

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita ST Decorada e=12,5mm
|
| 2 |
Lana de Vidrio Aislanglass e=80mm R188
|
| 3 | |
| 4 |
Tornillo para fijacion de estructura Fe. Galv. #8x1/2 Lenteja Punta Broca
|
| 5 |
Tornillo para Volcanita #6x1 1/4", cabeza de trompeta, punta fina, rosca fina cada 800mm (En el perímetro considerar fijación cada 400mm)
|
| 6 |
Volcometal (o similar) Perfil Omega 40x18x10x0,5mm @40cm
|
| 7 |
Vigas principales Volcometal Perfil de acero galvanizado 60x38x8x0,85mm @120cm
|
