EX120-SCV23
Fachada - Muro Perimetral
F120
Certificado Fuego 1.968.751
Cod. MINVU Fuego A.2.3.120.106
140
Espesor SCV (mm)
Acero Galvanizado
Estructura
90 mm. e=0,85mm
Montantes
4,2
Altura Máxima (m)
40cm Distancia Montantes (cm)
49 [dB]
Resistencia Acústica
Cod. MINVU Acústico
30,25
Huella Hídrica
(m3/m2)
12,59
Huella Carbono
(Kg CO2 Eq./m2)
212
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

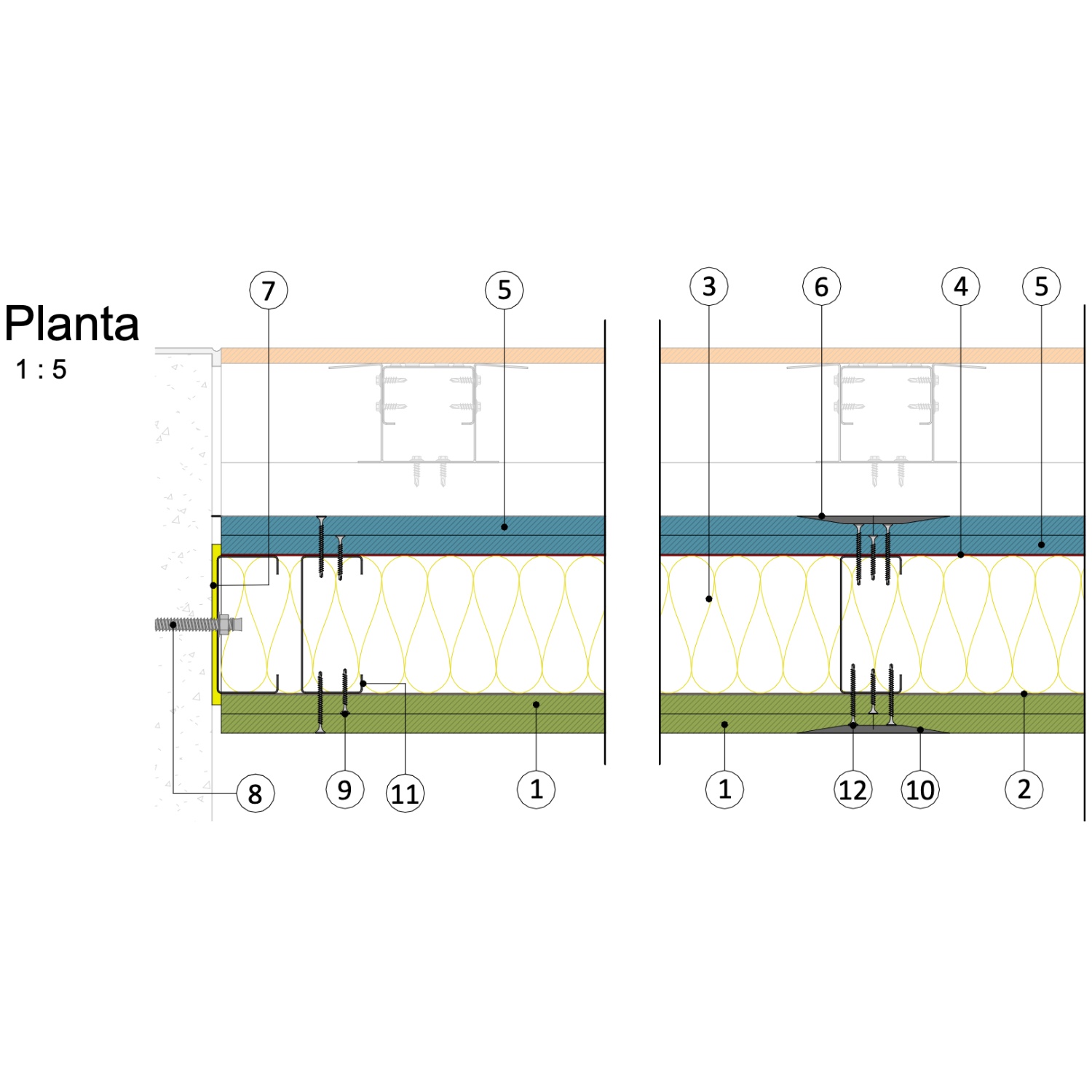

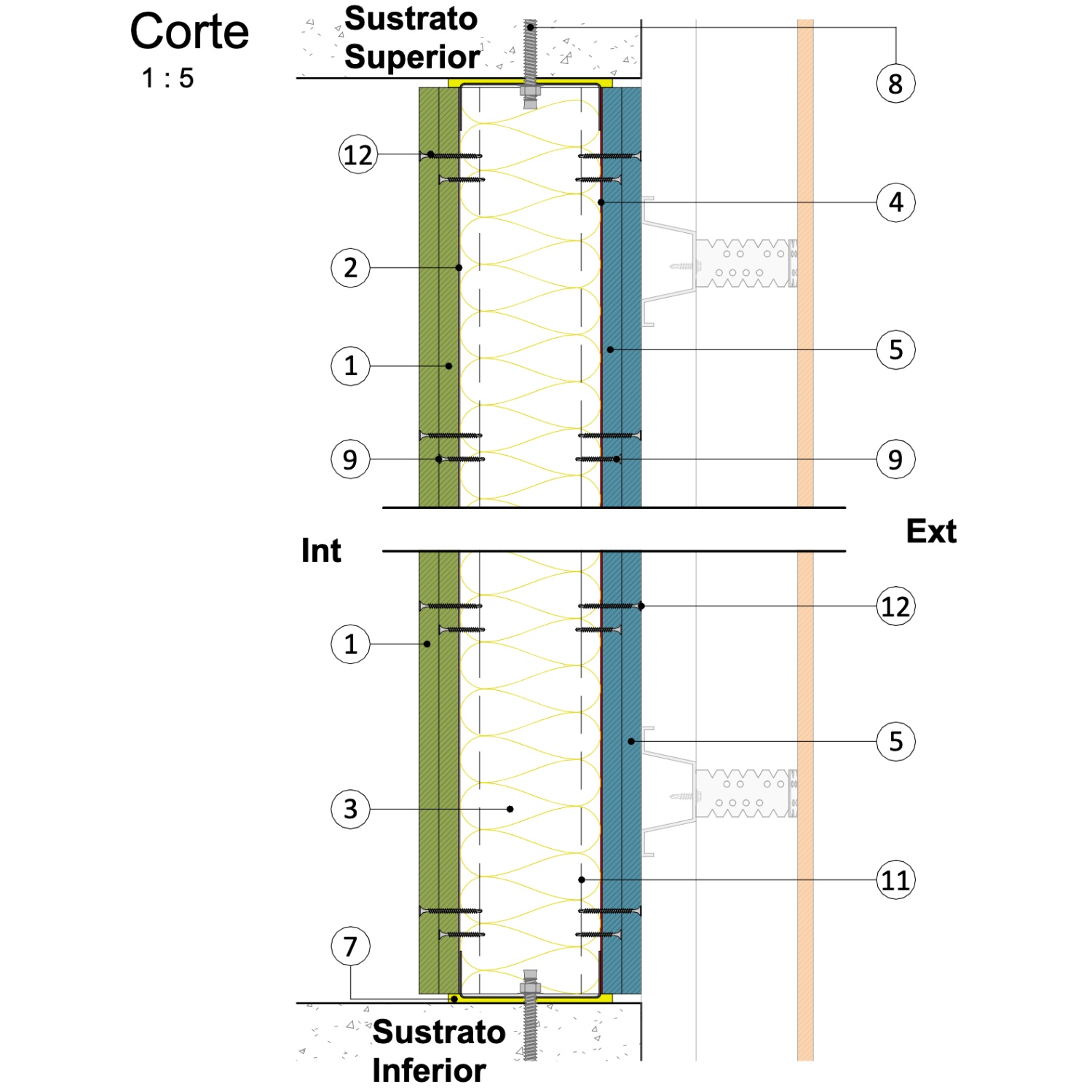

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 | |
| 2 | |
| 3 |
Aislante Aislanglass Rollo papel una cara R212 e=90mm. Alternativa: Aislanglass Rollo libre R212 e=90mm + VolcanWrap Barrera de Vapor (Orientar papel, Barrera de Vapor, al espacio interior)
|
| 4 |
VolcanWrap Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar)
|
| 5 |
Placa Volcoglass X e=12,5mm
|
| 6 |
Solución Junta Invisible unión de placas Volcoglass X: Weber Pasta Pro + Weber Cinta Unión
|
| 7 |
Banda acústica Sonoglass a= 100mm. e=40mm en todo el perímetro
|
| 8 |
Perno de Anclaje a definir por cálculo
|
| 9 |
Tornillo para Volcanita #6x1 1/4", cabeza de trompeta, punta broca, rosca fina
|
| 10 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 11 |
Composición Estructural Volcometal (o similar): Canal de acero galvanizado (superior e inferior) 92x30x0,85mm. Montante de acero Galvanizado 90x38x12x0,85mm
|
| 12 |
Tornillo para Volcanita #6x1 5/8”, cabeza de trompeta, punta broca, rosca fina
|
