EX180-SCV7
Fachada - Muro Perimetral
F180
Certificado Fuego 2.064.405
Cod. MINVU Fuego En proceso de publicación
120
Espesor SCV (mm)
Acero Galvanizado
Estructura
60 mm. e=0,85mm
Montantes
3,2
Altura Máxima (m)
40cm Distancia Montantes (cm)
46 [dB]
Resistencia Acústica
Cod. MINVU Acústico
30,25
Huella Hídrica
(m3/m2)
12,59
Huella Carbono
(Kg CO2 Eq./m2)
122
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

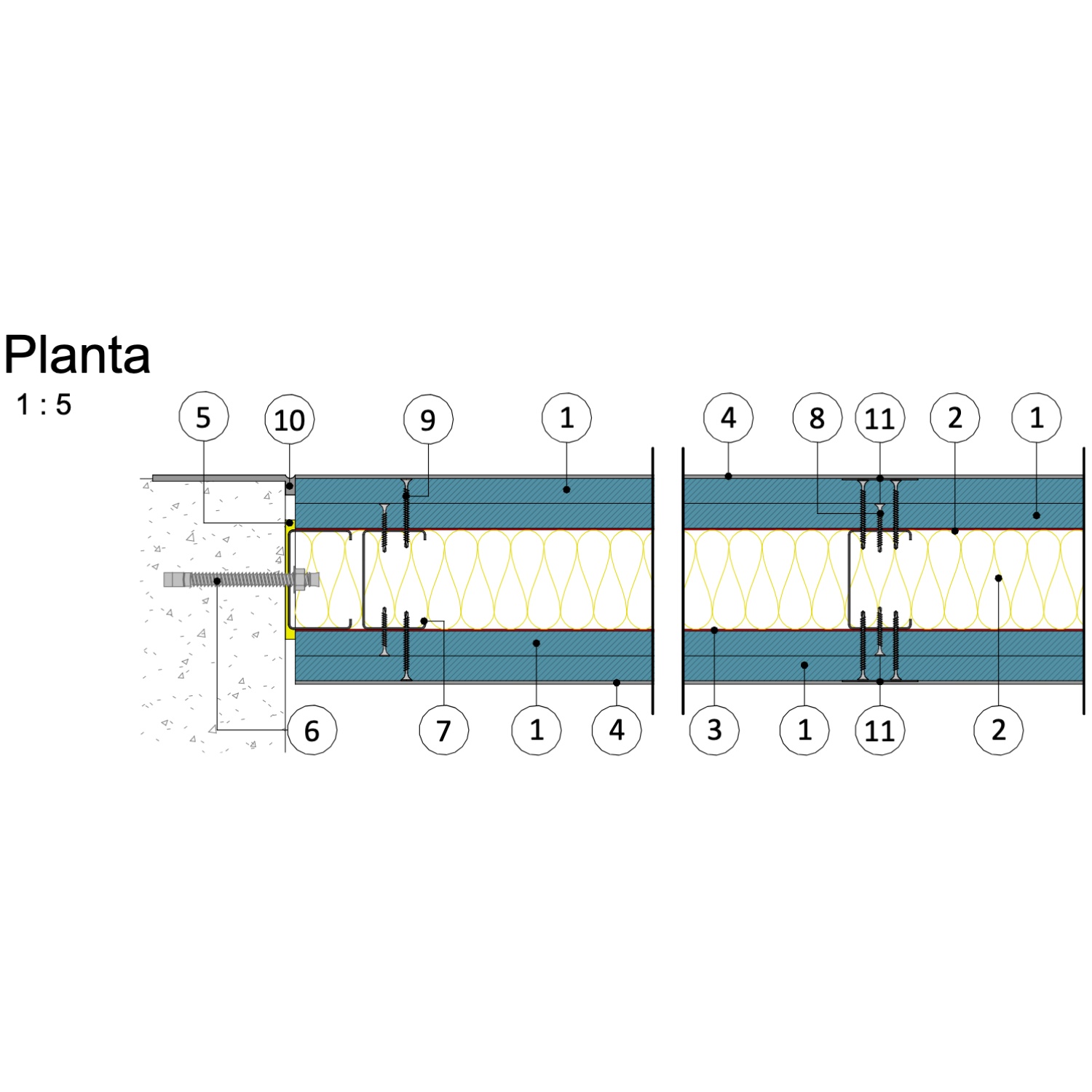

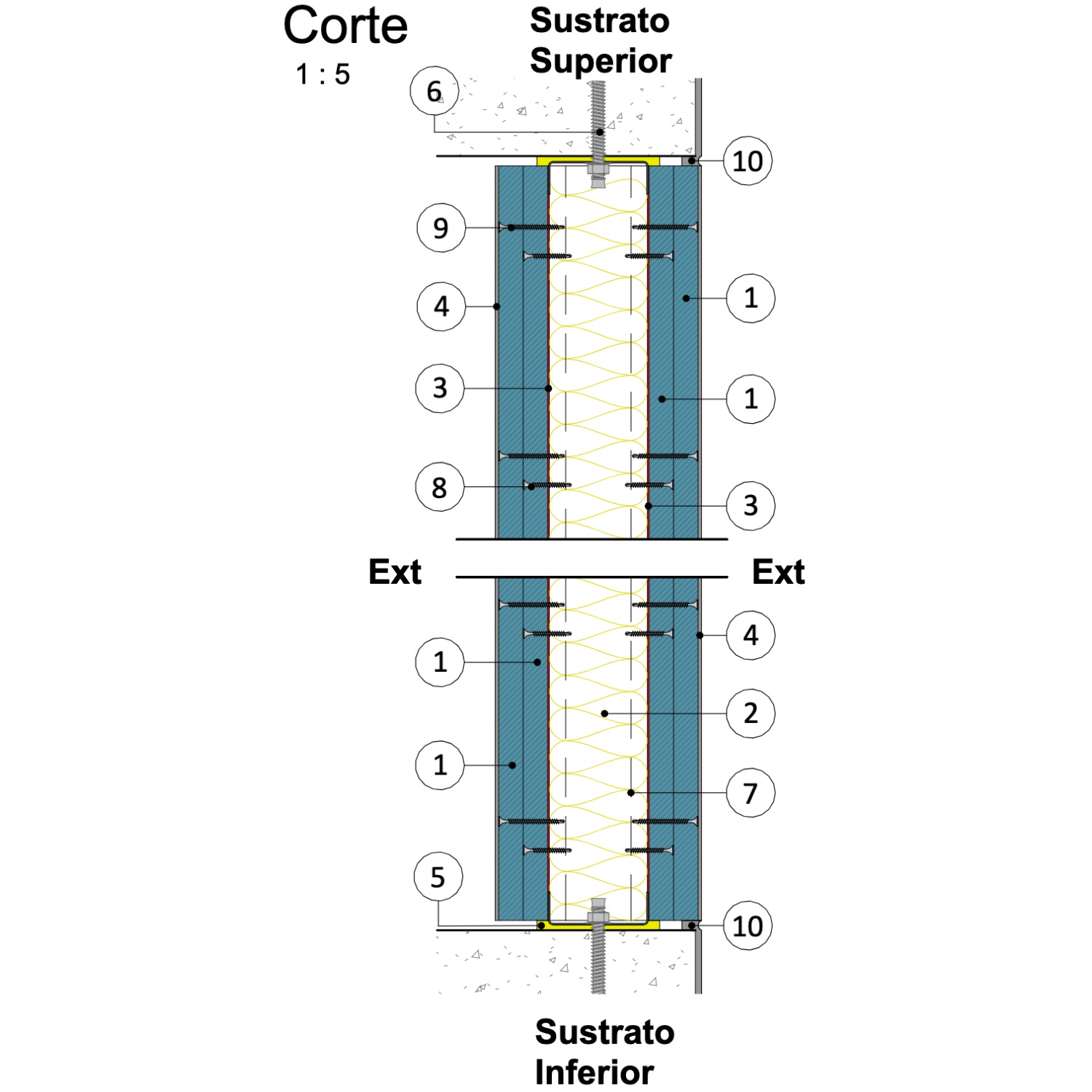

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcoglass X e=15mm
|
| 2 |
Aislante Aislanglass R141 e=60mm
|
| 3 |
VolcanWrap Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar)
|
| 4 |
Sistema Direct Applied
|
| 4 |
Primera capa Weber Pasta Pro
|
| 4 | |
| 4 |
Segunda capa Weber Pasta Pro
|
| 4 | |
| 5 |
Banda acústica Sonoglass a= 75mm. e=40mm en todo el perímetro
|
| 6 |
Perno de Anclaje a definir por cálculo
|
| 7 |
Composición Estructural Volcometal (o similar): Canal de acero galvanizado (superior e inferior) 62x25x0,85mm. Montante de acero galvanizado 60x38x8x0,85mm
|
| 8 |
Tornillo para Volcanita #6x1 1/4", cabeza de trompeta, punta broca, rosca fina
|
| 9 |
Tornillo para Volcanita #6x1 5/8”, cabeza de trompeta, punta broca, rosca fina
|
| 10 | |
| 11 |
Solución Junta Invisible unión de placas Volcoglass X: Weber Pasta Pro + Weber Cinta Unión
|
