EX180-SCV8
Fachada - Muro Perimetral
F180
Certificado Fuego 1.968.379
Cod. MINVU Fuego A.2.3.180.19
205
Espesor SCV (mm)
Acero Galvanizado
Estructura
150 mm. e=0,85mm
Montantes
6
Altura Máxima (m)
40cm Distancia Montantes (cm)
53 [dB]
Resistencia Acústica
Cod. MINVU Acústico
0
Huella Hídrica
(m3/m2)
0
Huella Carbono
(Kg CO2 Eq./m2)
329
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

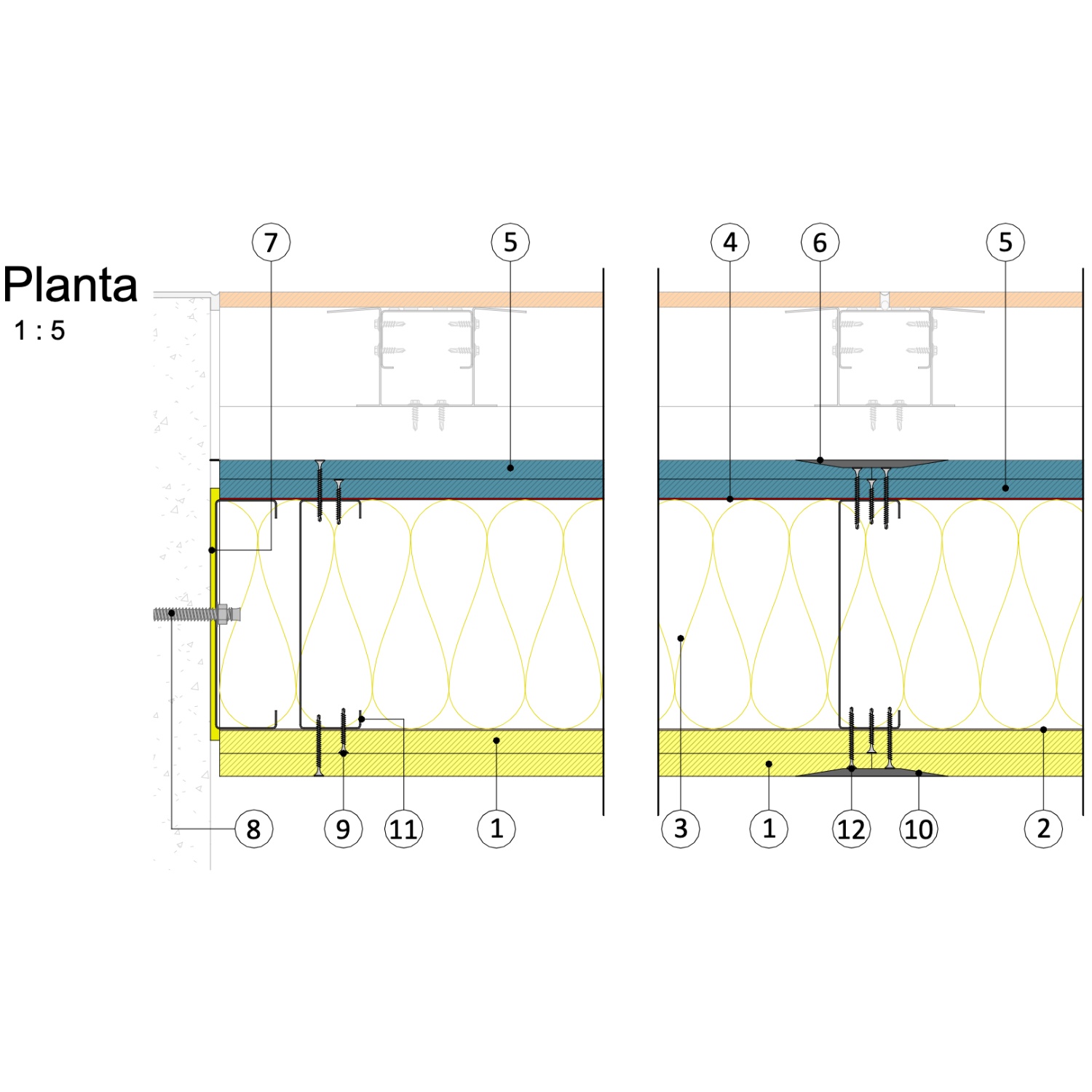

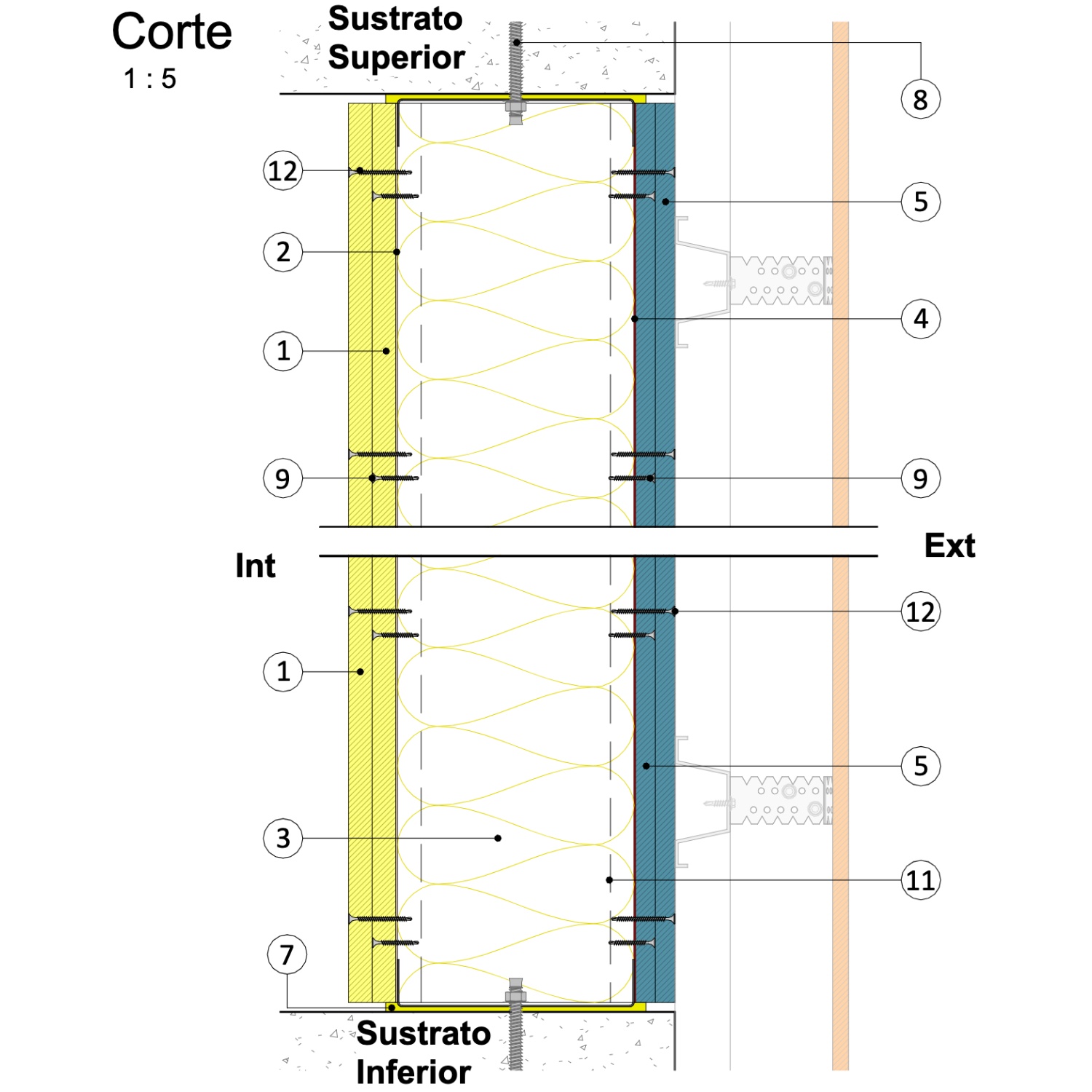

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 | |
| 2 | |
| 3 |
Aislante Aislanglass R376 e=160mm
|
| 4 |
VolcanWrap Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar)
|
| 5 |
Placa Volcoglass X e=12,5mm
|
| 6 |
Solución Junta Invisible unión de placas Volcoglass X: Weber Pasta Pro + Weber Cinta Unión
|
| 7 |
Doble Banda acústica Sonoglass a= 75mm. e=40mm en todo el perímetro
|
| 8 |
Perno de Anclaje a definir por cálculo
|
| 9 |
Tornillo para Volcanita #6x1 1/4", cabeza de trompeta, punta broca, rosca fina
|
| 10 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 11 |
Composición Estructural Volcometal (o similar): Canal de acero galvanizado (superior e inferior) 153x30x1,0mm. Montante de acero Galvanizado 150x40x12x0,85mm
|
| 12 |
Tornillo para Volcanita #6x1 5/8”, cabeza de trompeta, punta broca, rosca fina
|
