EX30-SCV29
Muro Perimetral
F30
Certificado Fuego No aplica
115
Espesor
Acero Galvanizado
Estructura
e=0,85mm
Montantes
5,4
Altura Máxima
40cm Distancia Montantes
42 Ra (dB)
Resistencia Acústica
212
Resistencia Térmica
24,42
Huella Hídrica
9,05
Huella Carbono
No incluido Codificación MINVU
Fuego
Dimensiones
Acústica
Térmico

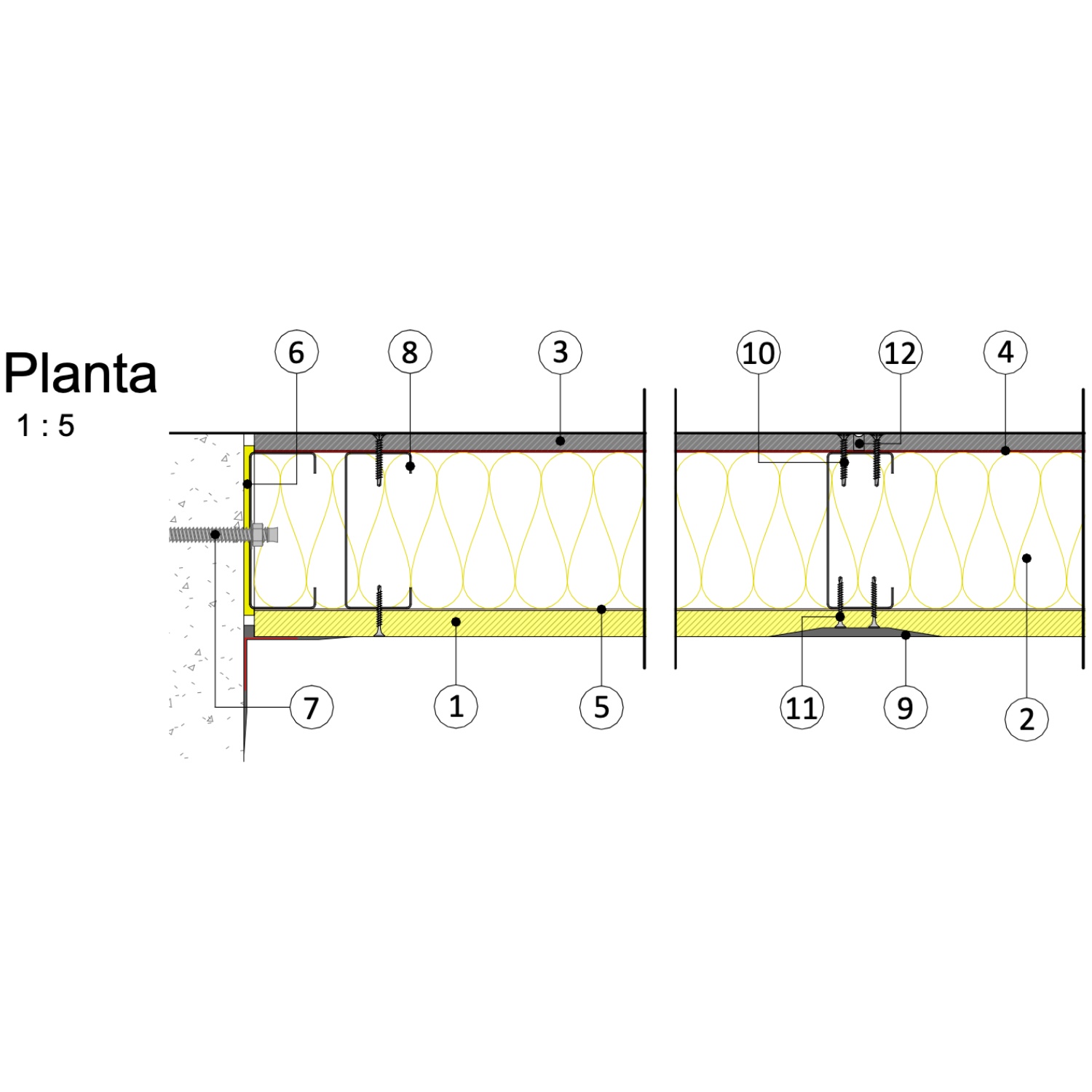

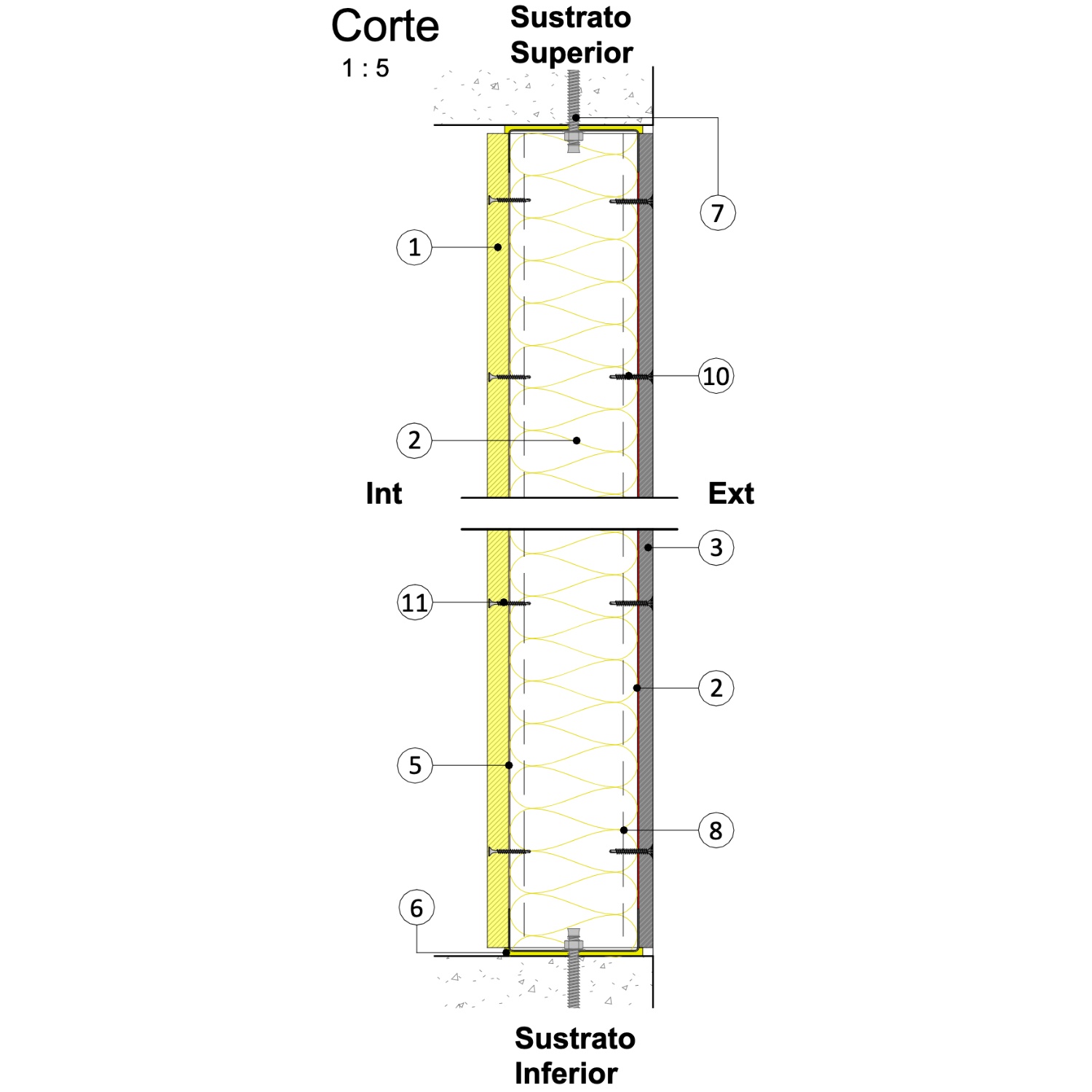

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita® XR Borde rebajado e= 15mm
|
| 2 |
Aislante Aislanglass® Rollo papel una cara R212 e=90mm. Alternativa: Aislanglass® Rollo libre R212 e=90mm + VolcanWrap® Barrera de Vapor (Orientar papel, barrera de vapor, al espacio interior)
|
| 3 |
Placa de Fibrocemento Volcanboard® e=10mm
|
| 4 |
VolcanWrap® Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap® para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar)
|
| 5 |
VolcanWrap® Barrera de vapor
|
| 6 |
Banda acústica Sonoglass® a= 100mm. e=40mm en todo el perímetro.
|
| 7 |
Perno de Anclaje a definir por cálculo
|
| 8 |
Composición Estructural Volcometal® (o similar): Canal de acero galvanizado (superior e inferior) 92x30x0,85mm. Montante de acero galvanizado 90x38x12x0,85mm
|
| 9 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 10 |
Tornillo para Volcanboard® #7x1 1/4" cabeza avellanante punta broca, rosca Hi Lo
|
| 11 |
Tornillo para Volcanita® #6x1 1/4", cabeza de trompeta, punta broca, rosca fina
|
| 12 |
VolcánSello® Híbrido
|
