EX30-SCV44
Fachada - Muro Perimetral
F30
Certificado Fuego 2.096.865
Cod. MINVU Fuego En proceso de publicación
100
Espesor SCV (mm)
Madera
Estructura
2"x3"
Montantes
3,6
Altura Máxima (m)
40cm-sin cadenetas Distancia Montantes (cm)
32 [dB]
Resistencia Acústica
Cod. MINVU Acústico
2,99
Huella Hídrica
(m3/m2)
14,83
Huella Carbono
(Kg CO2 Eq./m2)
141
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

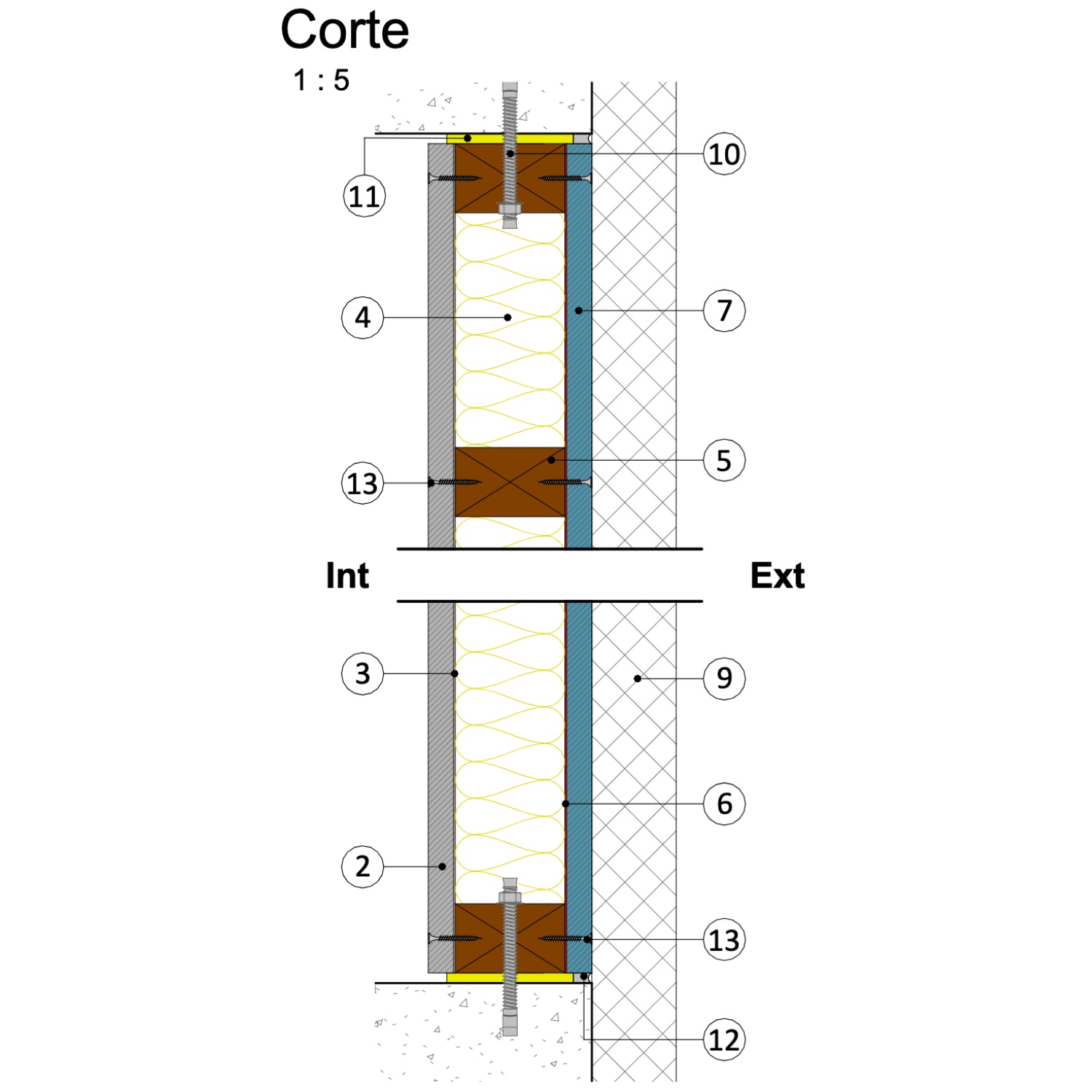

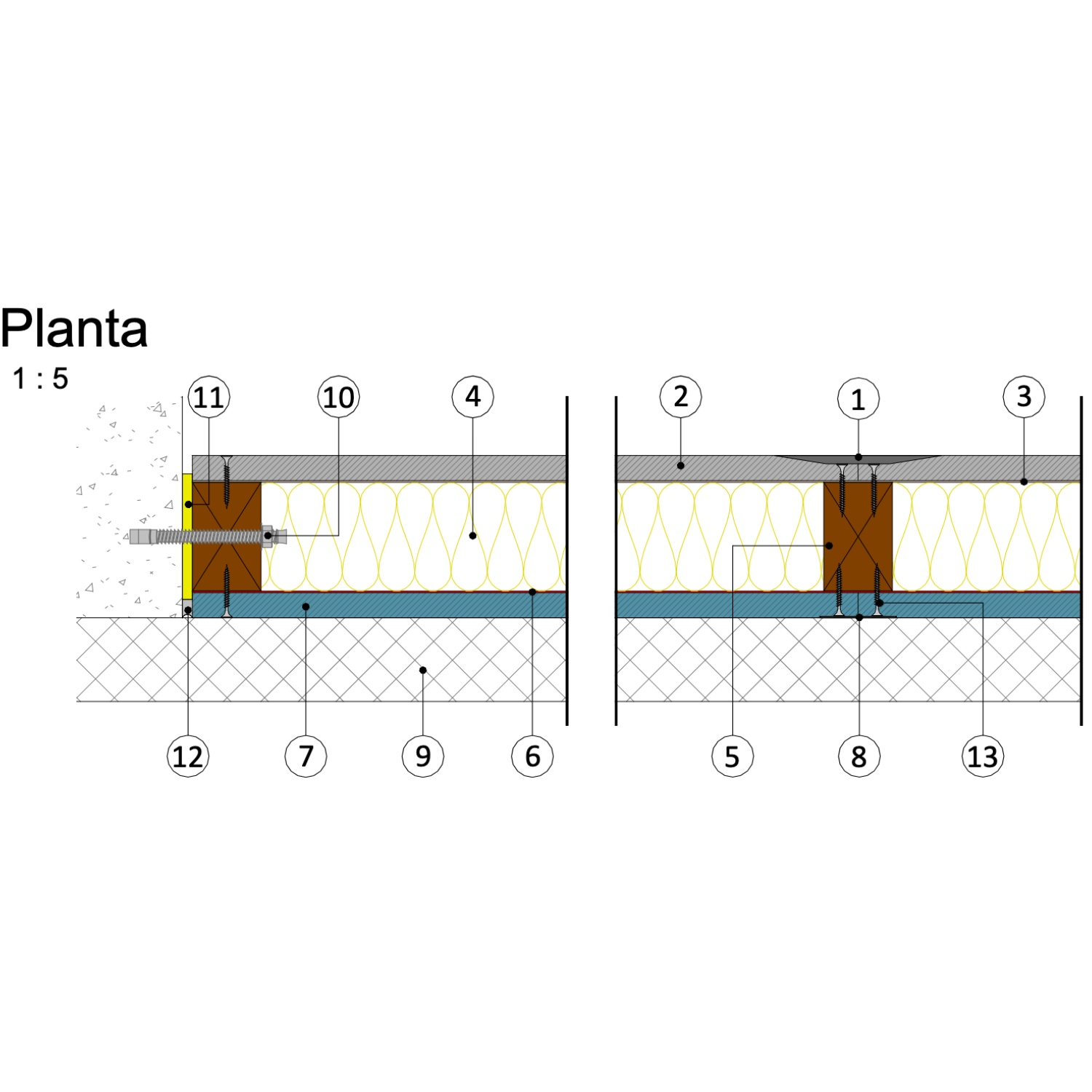

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 2 |
Placa Volcanita ST borde rebajado e=15mm
|
| 3 | |
| 4 |
Aislante Aislanglass R141 e=60mm
|
| 5 |
Pino Seco Cepillado de 2"x3" (65x41mm) cada 40cm
|
| 6 |
VolcanWrap Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar)
|
| 6 |
Primera capa Weber Pasta Pro
|
| 6 | |
| 6 |
Segunda capa Weber Pasta Pro
|
| 6 | |
| 7 |
Placa Volcoglass X e=15mm
|
| 8 |
Solución Junta Invisible unión de placas Volcoglass X: Weber Pasta Pro + Weber Cinta Unión
|
| 9 |
Terminación según detalle en lamina de complementos
|
| 10 |
Perno de Anclaje a definir por cálculo
|
| 11 |
Banda acústica Sonoglass a= 50mm. e=40mm en todo el perímetro
|
| 12 | |
| 13 |
Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4"
|
