EX60-SCV40
Fachada - Muro Perimetral
F60
Certificado Fuego 2.043.465
Cod. MINVU Fuego En proceso de publicación
108
Espesor SCV (mm)
Madera
Estructura
2"x3"
Montantes
2,4
Altura Máxima (m)
40cm-sin cadeneteado Distancia Montantes (cm)
46 [dB]
Resistencia Acústica
Cod. MINVU Acústico
7,97
Huella Hídrica
(m3/m2)
16,33
Huella Carbono
(Kg CO2 Eq./m2)
122
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

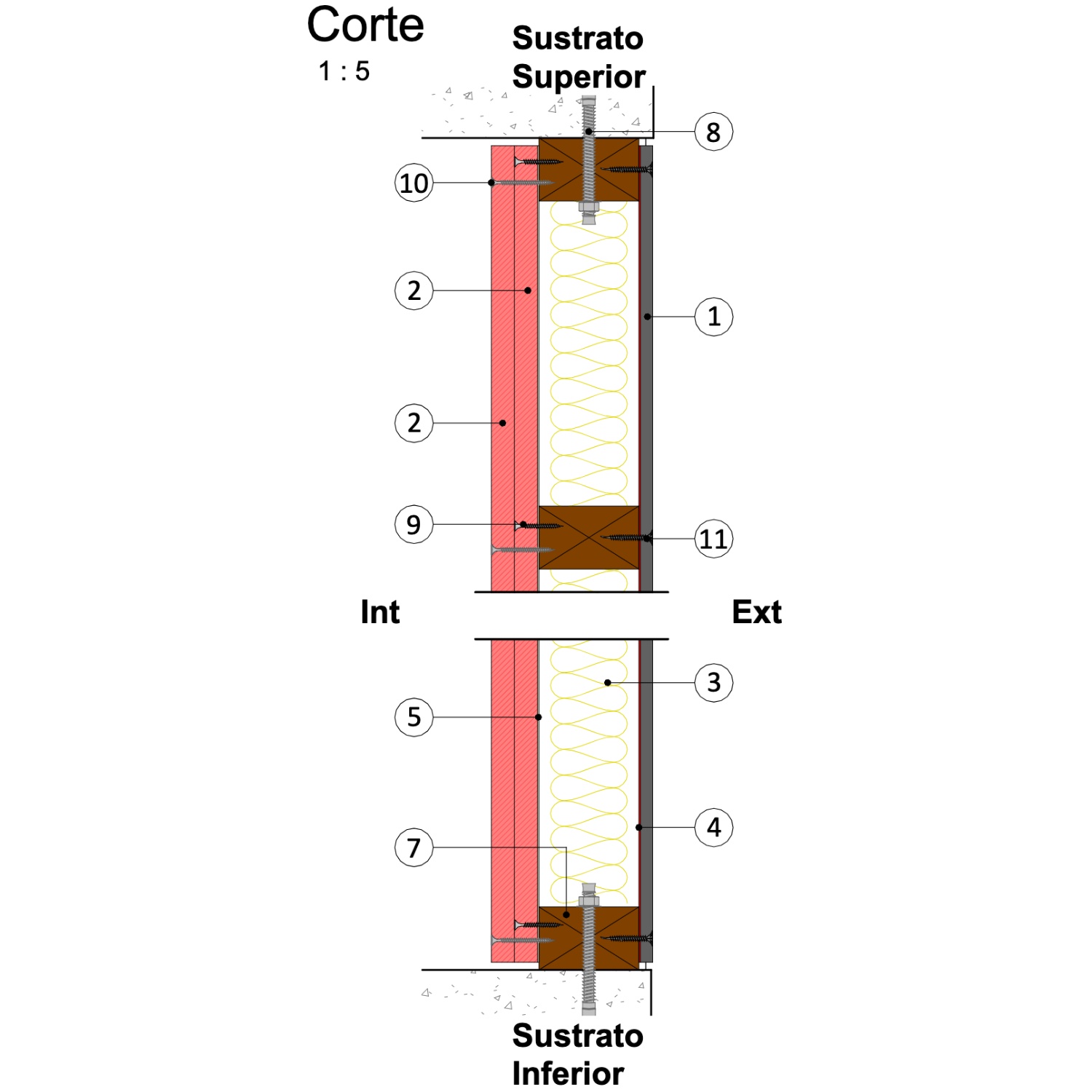

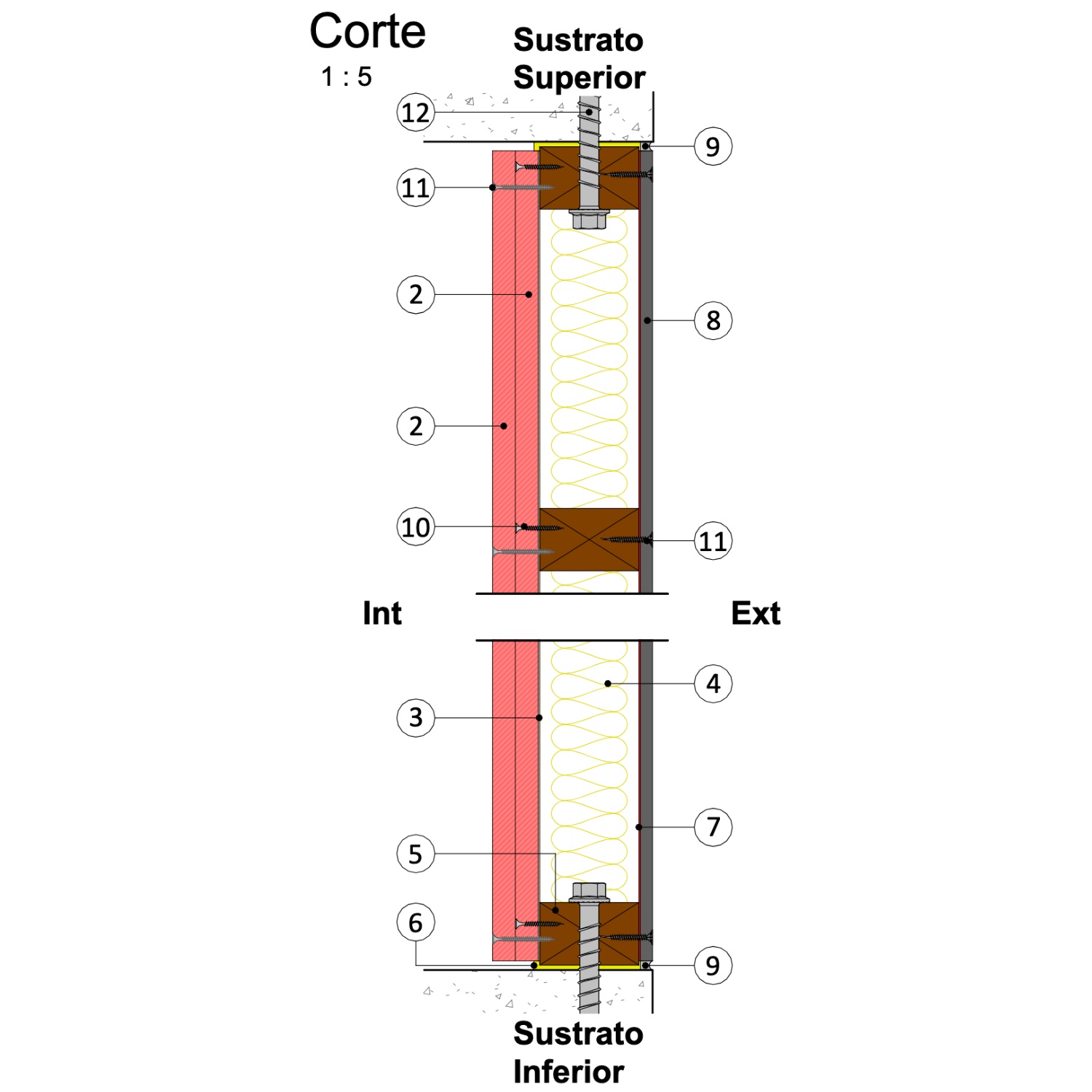

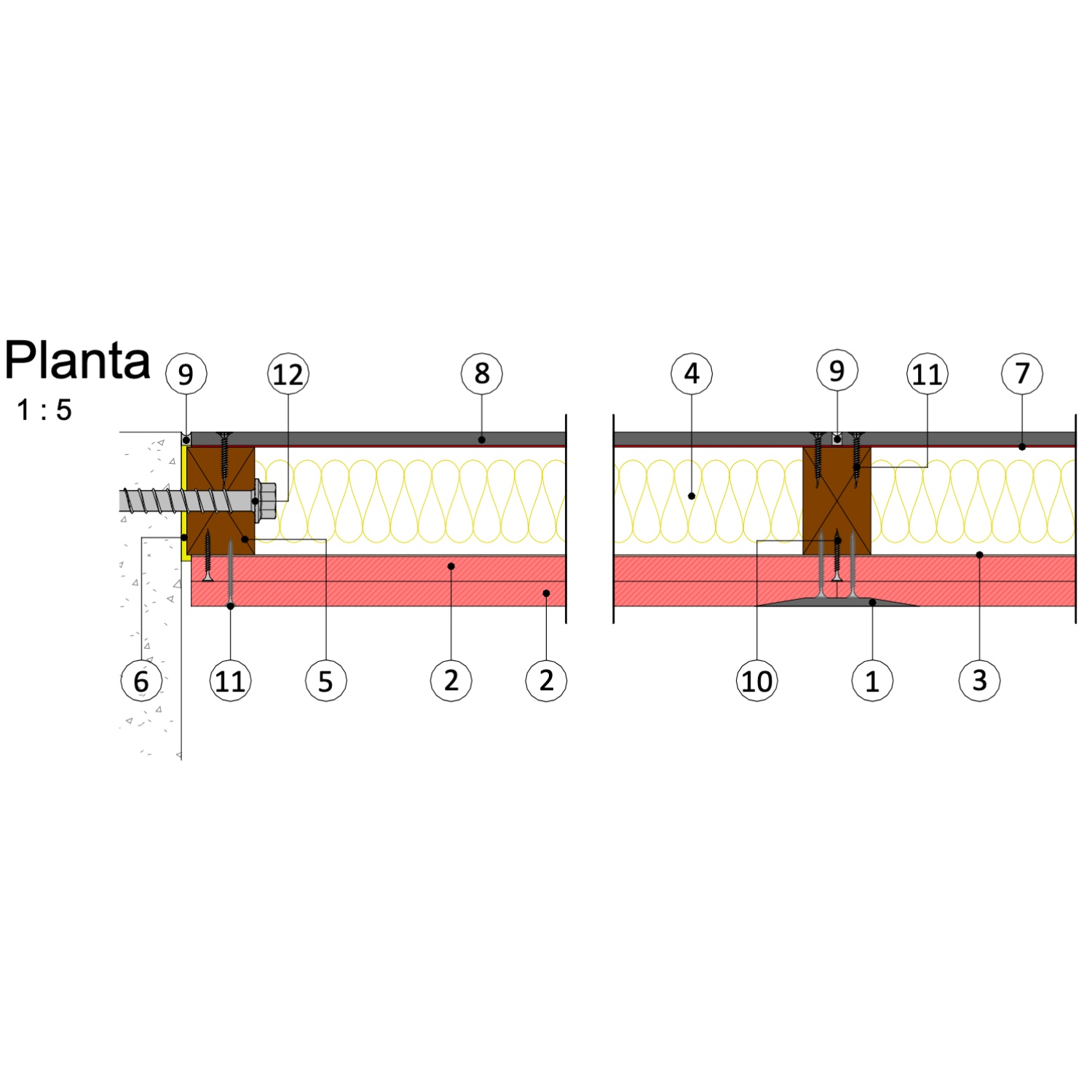

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa de Fibrocemento Volcanboard Textura Madera e= 8mm
|
| 2 | |
| 3 |
Aislante Aislanglass Rollo papel una cara R122 e=50mm. Alternativa: Aislanglass Rollo libre R122 e=50mm + VolcanWrap Barrera de Vapor (Orientar papel, Barrera de Vapor, al espacio interior)
|
| 4 |
VolcanWrap Typar Membrana hidrófuga respirable (Complementos VolcanWrap: Cinta de construcción VolcanWrap para los traslapes. Cinta sellado Volcanwrap Flashing AT para retornos de vanos y Cinta Sellado Flexible TVW Flashing Flex para alfeizar)
|
| 5 | |
| 6 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 7 |
Pino Seco Cepillado de 2"x3" (41x65mm) cada 40cm
|
| 8 |
Perno de Anclaje a definir por cálculo
|
| 9 |
Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4"
|
| 10 |
Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 5/8"
|
| 11 |
Tornillo para Volcanboard #10x1 1/4", cabeza avellanante, punta espada, rosca Hi Lo
|
| 12 |
