P15-SCV6
Piso Ventilado / Entrepiso
F15
Certificado Fuego 792.048
Cod. MINVU Fuego No incluido
195
Espesor SCV (mm)
Acero Galvanizado
Estructura
Viga Canal 150x40x12x0,85mm @ 400mm. + Perfil Omega
40x18x10x0,5mm
Montantes
No aplica
Altura Máxima (m)
(No Aplica Montante en Pisos) Distancia Montantes (cm)
No Aplica
Resistencia Acústica
Cod. MINVU Acústico
0
Huella Hídrica
(m3/m2)
0
Huella Carbono
(Kg CO2 Eq./m2)
188
Resistencia Térmica (R100)
Cod. MINVU Térmico
Fuego
Dimensiones
Acústica
Térmico

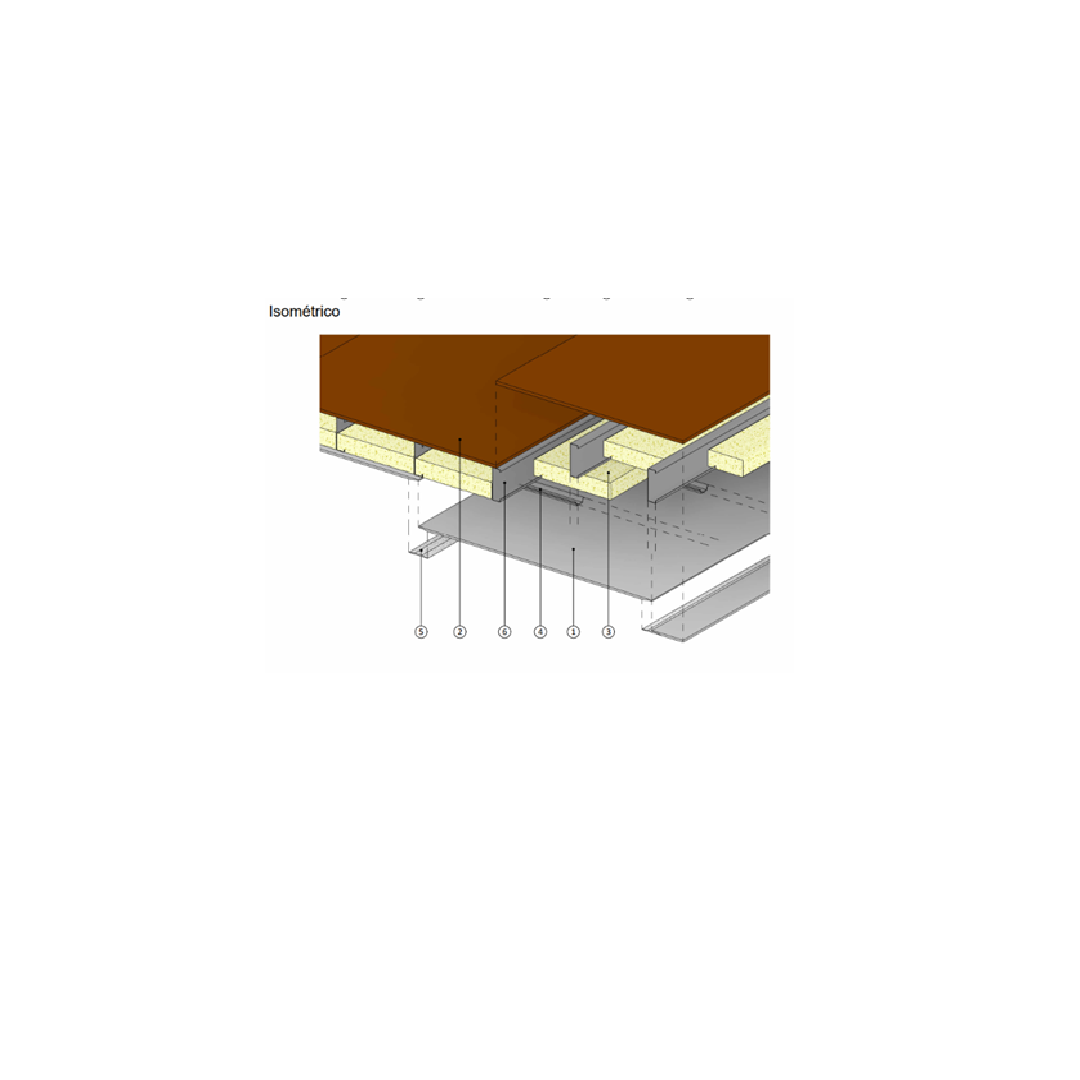

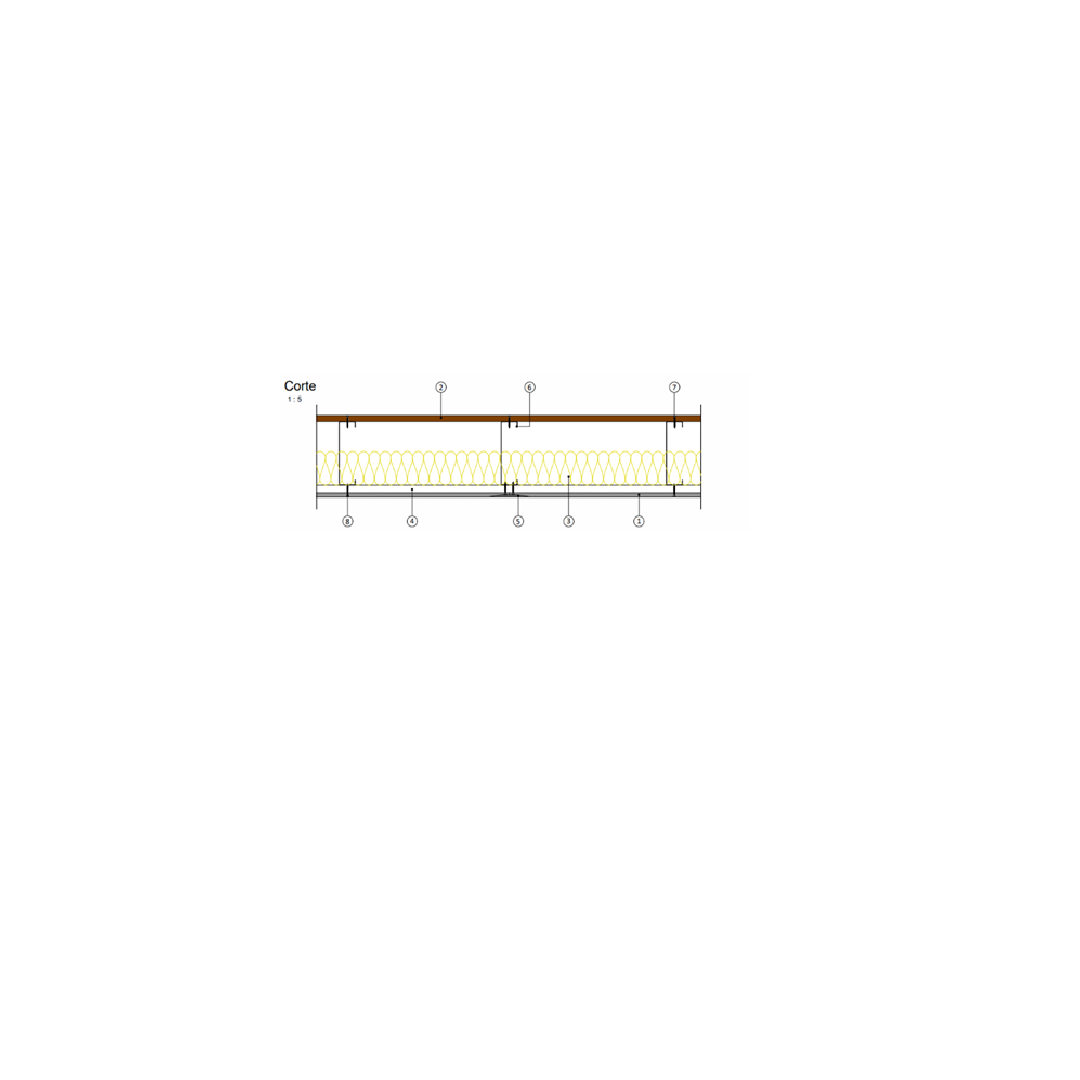

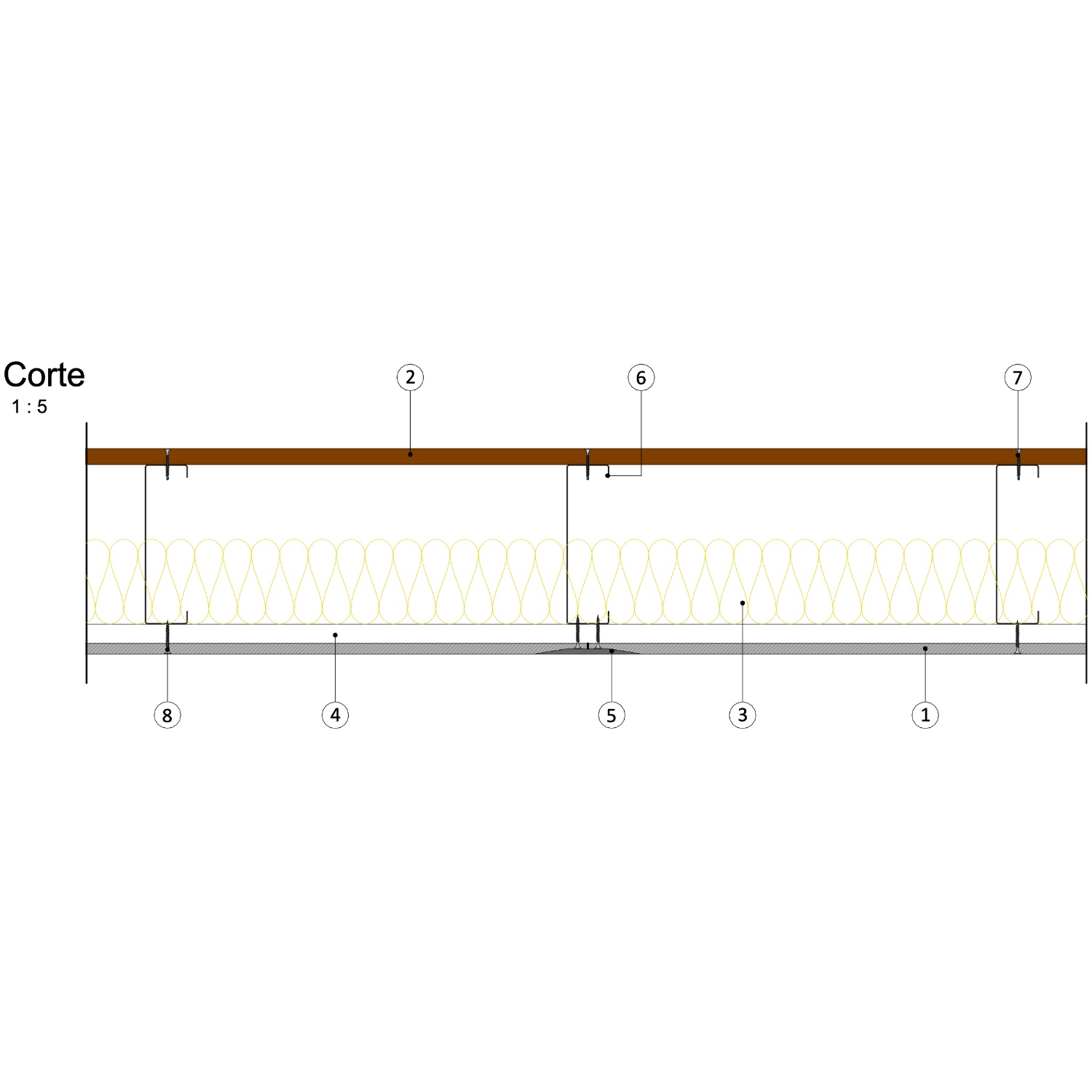

Descripción Solución Constructiva Volcán
| N° | Descripción |
|---|---|
| 1 |
Placa Volcanita ST borde rebajado e=10mm
|
| 2 |
Placa OSB e=15,1mm
|
| 3 |
Aislante Aislanglass R188 e=80mm
|
| 4 |
Volcometal (o similar) Perfil Omega 40x18x10x0,5mm
|
| 5 |
Solución Junta Invisible: (Cinta de Papel Microperforado + Masilla Lista) o (Cinta de Fibra de Vidrio + Masilla Base)
|
| 6 |
Viga Secundaria Volcometal Perfil de acero galvanizado Canal 150x40x12x0,85mm @ 400mm
|
| 7 |
Tornillo para Volcanita #6x1 1/4", cabeza de trompeta, punta broca, rosca fina
|
| 8 |
Tornillo Cabeza Trompeta CRS Zincado Punta Fina #6 x 1 1/4"
|
