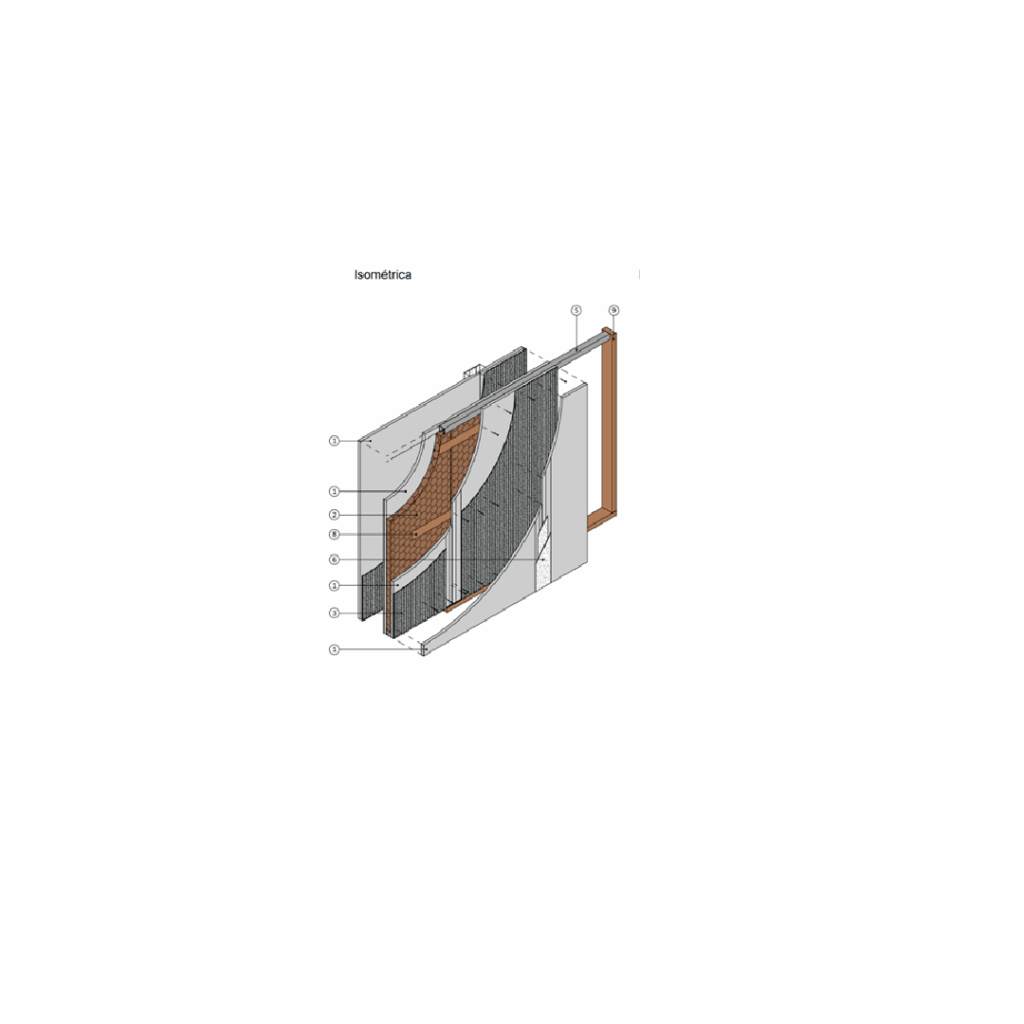

I60-SCV14

Tabique Interior Volcopanel HC

Seco Seco

F60

Certificado Fuego 837.853

Cod. MINVU Fuego No incluido

75
Espesor SCV (mm)

Madera
Estructura

Bastidor Fe Galv 32x38x6x0,5mm
Montantes

2,4
Altura Máxima (m)

No aplica Distancia Montantes (cm)

31 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

0
Huella Hídrica
(m3/m2)

0
Huella Carbono
(Kg CO2 Eq./m2)

0
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

IN60-SCV15

Tabique Shaft

Seco Seco

F60

Certificado Fuego 448.735

Cod. MINVU Fuego No incluido

73
Espesor SCV (mm)

Acero Galvanizado
Estructura

38 mm. e=0,5mm
Montantes

2,3
Altura Máxima (m)

40cm Distancia Montantes (cm)

39 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

13,73
Huella Hídrica
(m3/m2)

5,63
Huella Carbono
(Kg CO2 Eq./m2)

94
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

IN60-SCV16

Tabique Interior Estructural

Seco Seco

F60

Certificado Fuego 246.019

Cod. MINVU Fuego No incluido

180
Espesor SCV (mm)

Madera
Estructura

Doble pie derecho 2x3", unidas por 1V10ST.
Montantes

2,3
Altura Máxima (m)

60cm Distancia Montantes (cm)

38 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

3,88
Huella Hídrica
(m3/m2)

20,2
Huella Carbono
(Kg CO2 Eq./m2)

0
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

IN60-SCV17

Tabique Shaft

Seco Seco

F60

Certificado Fuego 837.852

Cod. MINVU Fuego No incluido

78
Espesor SCV (mm)

Acero Galvanizado
Estructura

38 mm. e=0,5mm
Montantes

2,3
Altura Máxima (m)

40cm Distancia Montantes (cm)

39 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

14,71
Huella Hídrica
(m3/m2)

5,94
Huella Carbono
(Kg CO2 Eq./m2)

94
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

IN60-SCV19

Tabique Shaft

Seco Triple placa

F60

Certificado Fuego 1.968.381

Cod. MINVU Fuego A.2.3.60.155

50
Espesor SCV (mm)

Acero Galvanizado
Estructura

Sin montantes-placas pegadas entre sí con adhesivo Volcafix
Montantes

2,4
Altura Máxima (m)

* Requiere estructura base Distancia Montantes (cm)

36 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

10,29
Huella Hídrica
(m3/m2)

4,3
Huella Carbono
(Kg CO2 Eq./m2)

0
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

IN60-SCV19H

Tabique Shaft

Húmedo Triple placa

F60

Certificado Fuego 1.015.044

Cod. MINVU Fuego No incluido

50
Espesor SCV (mm)

Acero Galvanizado
Estructura

Sin montantes-placas pegadas entre sí con adhesivo Volcafix
Montantes

2,4
Altura Máxima (m)

* Requiere estructura base Distancia Montantes (cm)

35 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

10,78
Huella Hídrica
(m3/m2)

4,85
Huella Carbono
(Kg CO2 Eq./m2)

0
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

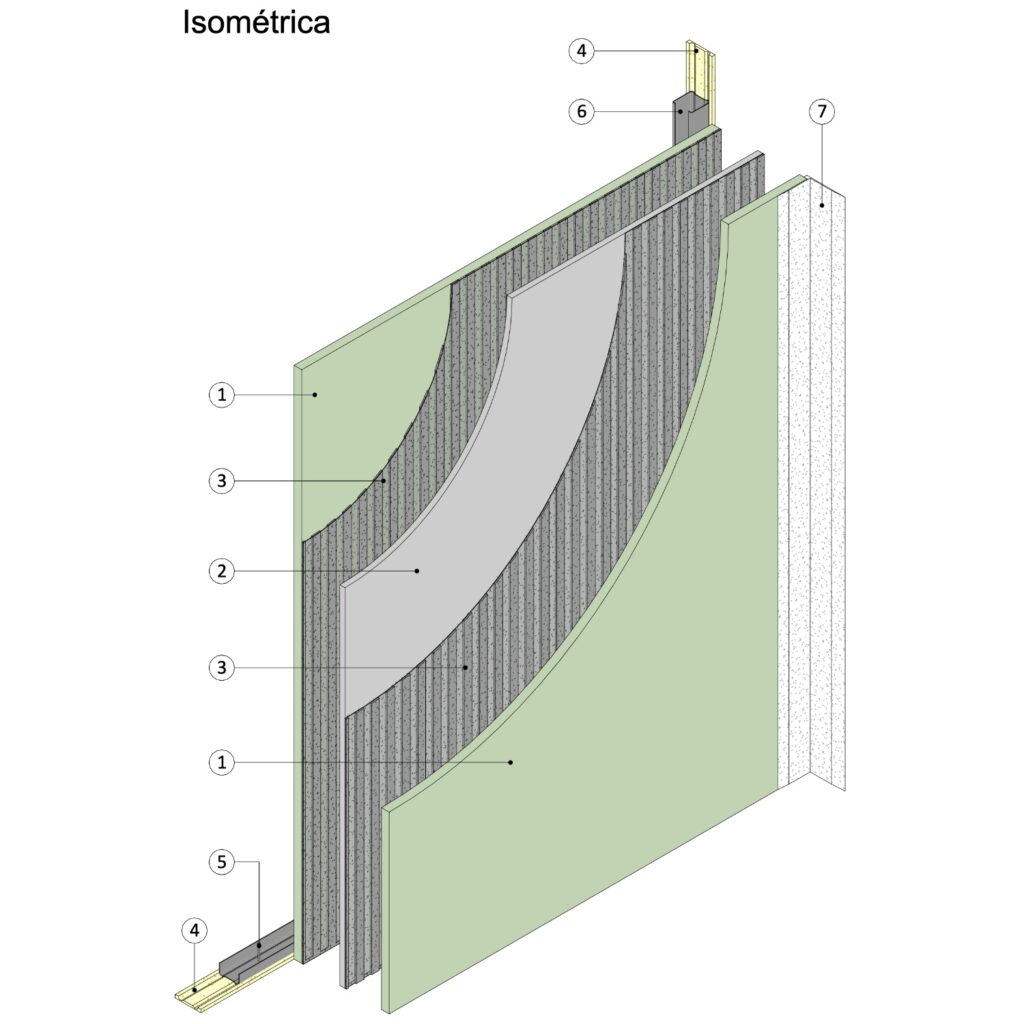

IN60-SCV20

Tabique Shaft

Húmedo

F60

Certificado Fuego 890.742

Cod. MINVU Fuego En proceso de publicación

120
Espesor SCV (mm)

Acero Galvanizado
Estructura

90 mm. e=0,85mm
Montantes

5,4
Altura Máxima (m)

40cm Distancia Montantes (cm)

44 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

0
Huella Hídrica
(m3/m2)

0
Huella Carbono
(Kg CO2 Eq./m2)

267
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

IN60-SCV20H

Tabique Interior

Húmedo Húmedo

F60

Certificado Fuego 892.012

Cod. MINVU Fuego No incluido

130
Espesor SCV (mm)

Acero Galvanizado
Estructura

100 mm. e=0,85mm
Montantes

5,4
Altura Máxima (m)

40cm Distancia Montantes (cm)

45 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

0
Huella Hídrica
(m3/m2)

0
Huella Carbono
(Kg CO2 Eq./m2)

278
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

IN60-SCV21

Tabique Shaft

Húmedo Húmedo

F60

Certificado Fuego 906.269

Cod. MINVU Fuego No incluido

73
Espesor SCV (mm)

Acero Galvanizado
Estructura

38 mm. e=0,5mm
Montantes

1,9
Altura Máxima (m)

40cm Distancia Montantes (cm)

38 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

15,69
Huella Hídrica
(m3/m2)

6,91
Huella Carbono
(Kg CO2 Eq./m2)

94
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

EX60-SCV22

Fachada - Muro Perimetral

F60

Certificado Fuego 925.391

Cod. MINVU Fuego No incluido

120
Espesor SCV (mm)

Acero Galvanizado
Estructura

90 mm. e=0,85mm
Montantes

5,4
Altura Máxima (m)

60cm Distancia Montantes (cm)

45 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

0
Huella Hídrica
(m3/m2)

0
Huella Carbono
(Kg CO2 Eq./m2)

122
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

IN60-SCV25

Tabique Shaft

Seco Seco

F60

Certificado Fuego 1.968.037

Cod. MINVU Fuego A.2.3.60.150

78
Espesor SCV (mm)

Acero Galvanizado
Estructura

38 mm. e=0,5mm
Montantes

2,4
Altura Máxima (m)

40cm Distancia Montantes (cm)

40 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

14,71
Huella Hídrica
(m3/m2)

5,94
Huella Carbono
(Kg CO2 Eq./m2)

94
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución

IN60-SCV26

Tabique Interior

Seco Seco

F60

Certificado Fuego 795.048-2

Cod. MINVU Fuego No incluido

120
Espesor SCV (mm)

Acero Galvanizado
Estructura

90 mm. e=0,85mm
Montantes

5,4
Altura Máxima (m)

60cm Distancia Montantes (cm)

43 [dB]
Resistencia Acústica

En Proceso
Cod. MINVU Acústico

19,54
Huella Hídrica
(m3/m2)

7,37
Huella Carbono
(Kg CO2 Eq./m2)

212
Resistencia Térmica (R100)

En Proceso
Cod. MINVU Térmico

Fuego

Dimensiones

Acústica

Térmico

Ver Solución
